Як зігнути профільну трубу

Розвиток технологій виробництва дозволило з'явитися безлічі зручних в роботі матеріалів, які полегшують проведення багатьох типів робіт. Хорошим прикладом такого матеріалу служать профільні труби. Їх можна використовувати при створенні різноманітних каркасних конструкцій. Труби доступні і зручні в роботі. Однак іноді виникає необхідність їх згинання, і тут можу виникати деякі проблеми. У зв'язку з цим розглянемо, як зігнути профільну трубу.

Спочатку необхідно дати деякий загальний опис проблеми і намітити приблизний вектор пошуків її рішення. Отже, основні складності при згинанні металевих профільних труб полягають в тому, що під час виконання завдання штатними способами відбувається зминання кромки і труба втрачає характеристики. Однак вихід із ситуації є і навіть не один.

Трубогиби

Як приклад найбільш поширеного способу згинання профільної труби виступає застосування спеціальних пристроїв, званих трубогиба. Ці пристосування можуть мати відмінну один від одного конструкцію і приводитися в рух за допомогою фізичних зусиль людини або ж бути електричними. Принцип дії схожий. Труба вставляється всередину пристрою і під впливом елементів згинається.

Наприклад, існує модель, принцип дії якої базується на обертанні декількох валиків. Два з них закріплені горизонтально нерухомо, а третій рухається вертикально. Труба укладається на горизонтальні валики і притискається третім зверху. Потім валики обертаються (за ручку або електромотором) і труба, проходячи всієї довжиною між ними, набуває невеликий вигин. Далі верхній валик притискається ще, і процедура повторюється. Таким чином проводиться згинання труби до необхідного радіусу. Треба сказати, що цей спосіб є найбільш простим і безпечним, а трубогиб можна виготовити своїми руками.

народні методи

Далі слід розглянути кілька способів згинання профільної труби народними методами.

болгарка

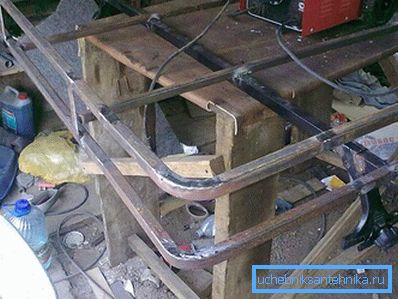

Першим з них можна розглянути варіант з використанням углошлифовальной машини, а в просторіччі «болгаркою» з встановленим відрізним диском по металу. Суть методу полягає в тому, що по всій довжині труби виконується ряд пропилов, приблизно на третину товщини перетину труби. Далі, використовуючи будь-якої стаціонарний об'єкт як упор, труба загинається до потрібного діаметру. Утворилися на зовнішній стороні вигину щілини заварюються за допомогою електрозварювання, а шви зачищаються. Спосіб більш трудомісткий, ніж вищеописаний, і навряд чи може бути використаний при виготовленні декоративних деталей, але зігнути трубу таким чином реально, і в разі необхідності застосовувати його можна.

пружина

Ще одним народним методом згинання труб без трубогиба є застосування пружини. Виготовити її можна зі сталевого дроту, використовуючи профільну трубу, зовнішнє перетин якої трохи менше внутрішнього перетину загинається. Дріт загинається в пружину і вставляється всередину труби. Далі труби нагрівається за допомогою паяльної лампи до придбання характерною окалини і загинається через упор, наприклад, старий диск від автомобільного колеса. При необхідності нагрівання можна зробити кілька разів. Пружина всередині створить певний опір, і грані не замнуть. Для того щоб пружину можна було витягнути, до одного з її країв можна закріпити відрізок тієї ж дроту. Брати мотузку небажано, тому що під впливом нагрівання вона може перегоріти і пружину можна буде не витягнути. Ситуація некритична, але якщо потрібно загнути не одну трубу, то робити другу пружину навряд чи захочеться. Метод також вимагає докладання зусиль, але діє і може бути використаний.

розігрів

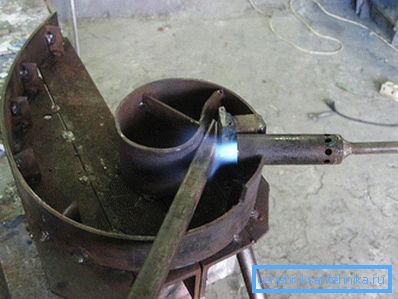

Також трубу можна зігнути по заздалегідь підготовленій формі. Полегшити процес згинання можна шляхом розігріву труби різаком або пальником.

лід

Ще одним варіантом згинання профільної труби в домашніх умовах є використання льоду. Метод полягає в наступному - один торець труби забивається пробкою, виготовленої, наприклад, з дерева, після чого всередину заливається вода. Другий торець труби аналогічно закривається, і труба залишається на деякий час на морозі. В якості контрольного моменту можна залишити поруч ємність з водою. Вода при замерзанні має властивість розширюватися, а тому внутрішній тиск на стінки дозволить уникнути заломів кромки. Метод, прямо кажучи вельми екзотичний, і навряд чи може бути використаний у разі, коли потрібен красивий і рівний вигин, але якщо іншого варіанту немає, то підійде і він.

Кожен з перелічених видів здійснення завдання має свої плюси і мінуси, але працює і може бути використаний.

Відео

У цьому відео показано, як виконується згинання профільних труб під 90 градусів в спеціально зробленому для цього верстаті:

Такий трубогиб можна запросто зробити своїми руками:
