Монтаж металопластикових труб самому

Прокладання інженерних систем в будинку нерідко виконують самі власники. Для установки вибирається матеріал, який легко з'єднується в загальний трубопровід. Металопластикові труби - поширений варіант для створення водопровідної системи в приватному будинку або квартирі. Завдяки особливості конструкції вони гнучкі і міцні, в той же час утримують задану форму. У цій статті ми розповімо, як виконати монтаж металопластикових труб своїми руками.

Характеристики та властивості

Металопластикові труби відрізняються вдалим поєднанням двох матеріалів в одній конструкції, їх зовнішній шар виконаний з міцного захисного поліетилену, внутрішня частина - харчової поліетилен, що забезпечує безпеку питної води, а між клейовими прокладками утримується шар алюмінію. Металева складова необхідна для компенсації розширення пластика при нагріванні і додання трубах міцності. Конструкція визначила властивості і сферу використання виробів. Водопровід з металопластикових труб - найпопулярніший варіант їх застосування, крім цього, матеріал підходить для системи опалення та теплої підлоги, його встановлюють на кухні та у ванній. Серед плюсів вироби:

1. Висока стійкість до корозії і хімічного впливу.
2. Простота монтажу і можливість ремонту при з'єднанні різьбовим фитингом.
3. Відсутність відкладень всередині труб.
4. Здатність зберігати задану форму.
5. Доступна вартість.
6. Довгий термін служби.

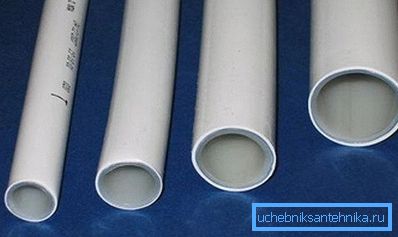

Діаметр виробів становить 16-53 мм, але найбільш затребувані труби O 16 і 20 мм, вони самі і фітінг потрібно розміру коштують дешевше інших розмірів. Труби випускаються в бухтах значного метражу, тому можна відрізати будь-яку довжину. Рівень робочої температури труб коливається від 0 до +95? C. При маркуванні виробів вказується виробник, номінальний тиск і температура, діаметр і тип матеріалу. Цієї інформації достатньо для вибору, якщо її немає на трубі, значить, купувати такий товар не варто.

Створення схеми розводки труб дозволяє порахувати їх метраж і кількість фитинга. По ній визначаються місця кріплення труб до стін або вирізання штроб для прихованої проводки трубопроводу. Можна нанести розмітку трубопроводу безпосередньо на стіни - це полегшить роботу.

способи з'єднання

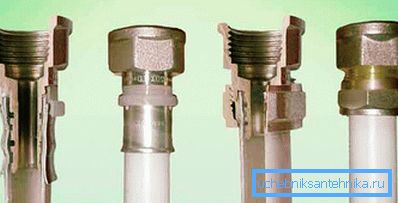

Монтаж можливий двома способами:

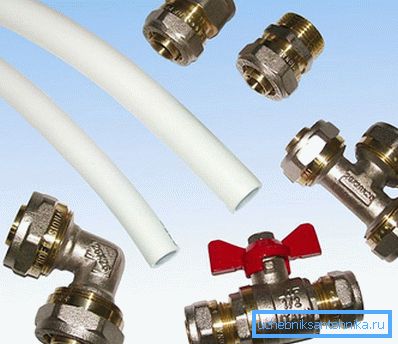

• нарізним компресійним фитингом;
• пресовим фитингом (нероз'ємне з'єднання).

З'єднання різьбовим фитингом не вимагає особливого інструмента, його можна розбирати і переробляти. Серед недоліків - висока ціна компресійних деталей і необхідність перевірки і підтягування з'єднання. Таку систему можна замуровувати в стіну, а корпус деталей схильний до корозії і зносу.

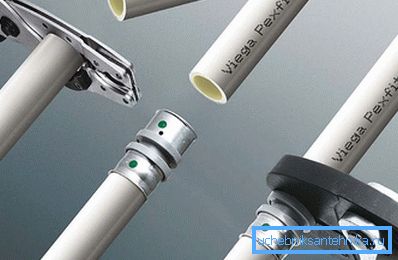

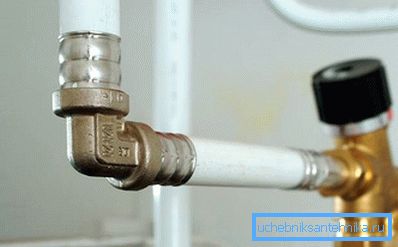

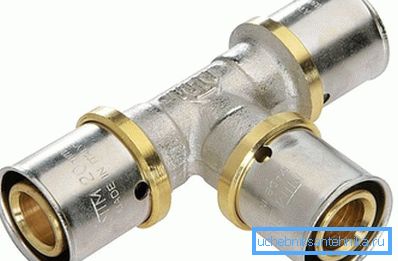

Пресовий фітінг з'єднує труби надійно і довговічно, найчастіше використовується для монтажу теплої підлоги прихованої розводки. У з'єднання немає недоліків, але необхідний спеціальний прес і деякий досвід роботи з цим обладнанням.

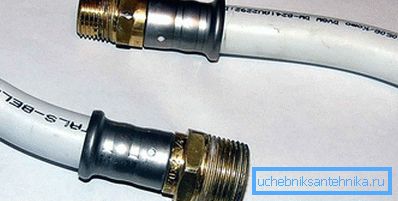

З'єднання прес фитингом виходить нерозбірним.

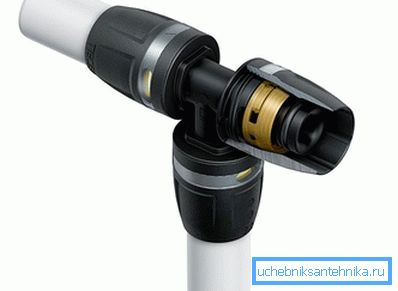

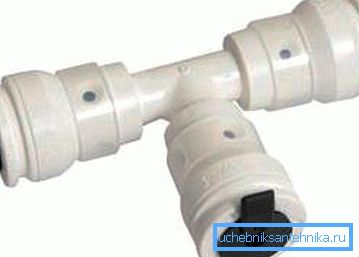

Крім розглянутих способів є альтернативне з'єднання - пуш-фітінг. Це самофіксуються з'єднання, яке не потребує застосування обладнання. Усередині корпусу сучасного фитинга встановлена ​​муфта і подпружиненное кільце, а також кільця ущільнювачів, що запобігають протікання. При виконанні монтажу необхідно ввести трубу в пуш-фітінг до упору. Для контролю фіксації краю труби в муфті фитинга є оглядове віконце. Корпус вироби ударостійкий, він виготовлений із стійкого полімеру.

З'єднання застосовується для холодної і гарячої води і служить 50 років. Матеріал екологічно чистий і безпечний для питної води.

Інструменти для роботи

• Прес-кліщі для нероз'ємного з'єднання.
• Гострі ножиці для різання металопластикових труб.
• Калібратор.
• Гайкові ключі.
• Шліфувальний папір і напилок.
• Рулетка і олівець.
• Пружина для загинання труб.

технологія монтажу

Установка металопластикових труб проводиться наступним чином:

1. Відміряється необхідний відрізок труби з урахуванням входження в фітінг і відрізається по наміченої межі. Процес розрізання має складність через м'якість труби і її схильності до деформації. Якщо край прим'яти, його вирівнюють калибратором. Гострі краї труби і задирки зачищають круглим напилком. Якщо цього не зробити, то вони зашкодять гумову прокладку фитинга і порушиться герметичність стику. Розрізання труби виконується спеціальними ножицями, при використанні інших інструментів місце розрізу виходить нерівним, а захисний шар труби може отримати пошкодження. В такому місці можливі протікання води.
2. На штуцері фітинга розташовані кільця ущільнювачів, а всередині гумова прокладка - перед з'єднанням переконайтеся в їх придатності. Після огляду на край труби надівається обтискна гайка і кільце, яке буває прямим або конусним. Останній варіант надаватися тонкої стороною до гайки.

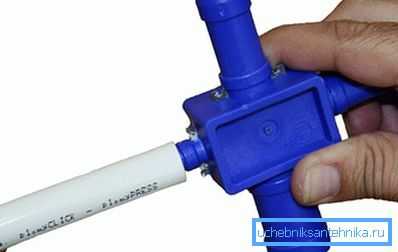

3. В край труби вставляється калибратор і повертається в різні боки. Це необхідно для збільшення внутрішнього діаметра, такий процес називається розвальцюванням. Для щільного з'єднання розмір штуцера перевищує перетин труби.

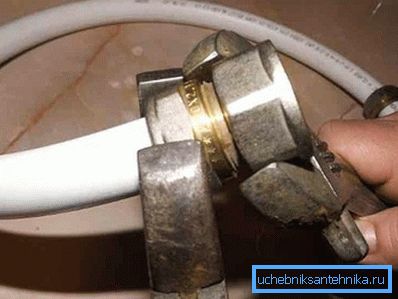

4. Зволоживши штуцер, на нього натягують трубу, посувають гайку з кільцем ущільнювача і закручують ключем. Зручно користуватися двома інструментами - одним утримувати штуцер, а другим закручувати гайку. Її затягують до появи характерного тріску, якщо продовжити закручування, метал лопне.

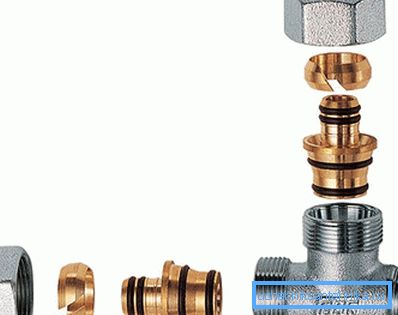

5. Для переходу з металопластикової труби на металеву використовується цанговий фітінг. Він же дозволяє з'єднувати труби різного діаметру. Монтаж каналізаційних труб виконується компресійними фітингами.

Як правильно зігнути трубу

На відміну від пластикових труб, металопластикові комунікації можна загинати під потрібним кутом, що економить кількість дорогого фитинга, а відсутність стиків виключає протікання. Виконати вигин труби можна кількома способами:

• Вручну без використання інструментів, такий метод підходить для вигину на маленький кут до 20 ?.
• Після нагрівання місця згину будівельним феном, загин виконується простим рухом. Цей метод вимагає уважності, не можна перегрівати пластик.
• За допомогою спеціальної пружини, яка вставляється всередину труби, і дозволяє легко і якісно зігнути виріб. Для кожного перетину вибирається підходяща пружина.
• Спеціальним трубогибам, цей інструмент допоможе майстрам, які не мають досвіду. Алгоритм використання простий - задається потрібний кут і в пристрій вставляється металопластикова труба, при зведенні рукояток виконується вигин.

Величина вигину труби O16 мм (виробленого вручну) повинна бути такою, щоб отримане відстань між труб вийшло не менше 80 мм.

Кріплення трубопроводу до стіни

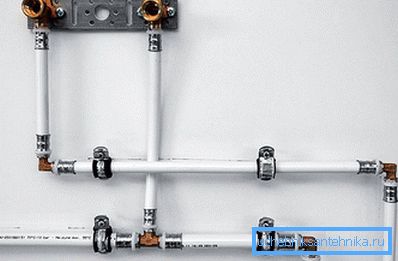

Для кріплення металопластикової труби використовують спеціальні кліпси, в які виріб просто вставляється. Вони виготовляються для різних перетинів труб. Перед установкою кліпс виконується розмітка, тоді трубопровід ляже рівно. Кріплення до стіни виконується саморізами або дюбелями, його крок становить 1 метр, що дозволяє уникнути провисання труб. У місці, де виконується поворот трубопроводу, виконується фіксація з двох сторін.

Розглянувши всі способи монтажу, можете вибрати для себе найбільш доступний і прийнятний.

Відео

Це відео ознайомить вас з основними правилами роботи з металопластиковими трубами:

З цього відео ви дізнаєтеся, як зігнути металопластикових труб без спеціального інструменту. Також в ролику міститься інформація про роботу з кондуктором для МП труб:
