Монтаж поліпропіленових труб самому

Пластикові труби поступово витісняють металеві у всіх інженерних системах будинку - водопроводі, опаленні і каналізації. Їх популярності сприяв довгий термін експлуатації, доступна ціна і простий монтаж. Поліпропіленові труби підходять для транспортування холодної і гарячої води. До їх складу додані стабілізатори, що забезпечують особливу стійкість до високого тиску і зміни температури.

Виконати монтаж пропіленових труб своїми руками під силу кожному, а щоб зробити якісне з'єднання не потрібно володіти професійними знаннями - досить слідувати технології.

маркування

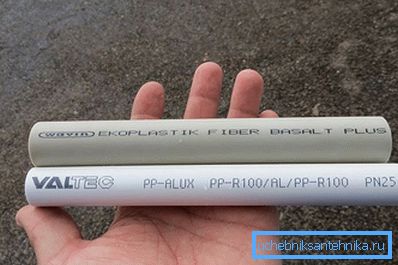

Поліпропіленові труби підходять для будь-яких цілей, але слід підбирати відповідно до характеристикам, позначених маркуванням:

• PN 10, 16 - труба з тонкими стінками використовується для подачі холодної води.
• PN 20 - армуються скляним волокном і можуть використовуватися для холодної і гарячої води.
• PN 25 - труба з товстими стінками і шаром алюмінієвої армуючої фольги, використовується в системі опалення і теплої підлоги.

Армування труб виконується для компенсації розширення при нагріванні. Це істотний недолік пропілену, так як при температурі вище +20? C він втрачає форму. Розміщення алюмінієвої смуги між шарами пластику дозволяє уникнути подовження матеріалу. Діаметр труб пропонується в широкому розмірному ряду від 16 до 125 мм.

Плюси пропіленового трубопроводу

• на гладкій поверхні пластика не відкладається вапняковий наліт;
• низька вага полегшує установку;
• температурні межі експлуатації від -10 до +90? C;
• довговічність 50 років;
• не тріскаються при замерзанні води;
• не є провідниками електрики.

Для продовження служби опалювальної системи з пропіленових труб слід контролювати температуру води в межах +70? C.

Способи розведення водопровідних труб

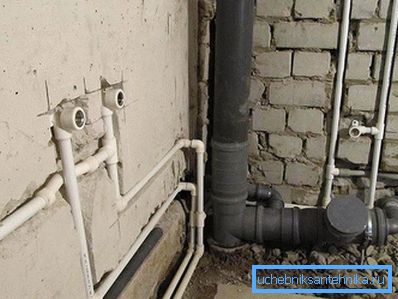

Виконати розводку труб від місця підключення до головної магістралі до кінцевих точок - кранів, унітазів, ванни, можна відкритим способом або прихованим - в стіні. Другий варіант не псує зовнішній вигляд будинку, але він складніше в монтажі та експлуатації. Для нього потрібні цілісні ділянки труб і наявність доступу до стиків. При відкритому способі труби укладаються близько статі, а у вертикальній площині - в кутах кімнат.

Схема розведення буває колекторна - холодна і гаряча вода підводиться до загального колектора, а від нього спрямовується по точкам, і послідовна - це більш простий спосіб, коли труби проводяться безпосередньо за допомогою трійників. Існує ще варіант з прохідними розетками, але він не користується популярністю.

розводка опалення

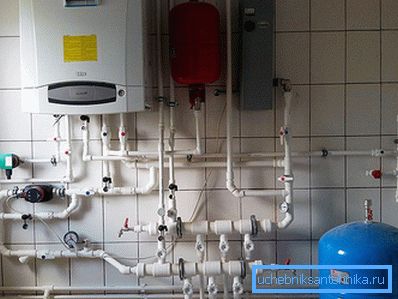

Складаючи план монтажу опалення, враховуються всі деталі, позначається положення фітингів і перехідників. Вказуються місця фіксації труб і радіаторів. Підключення виконується однією або двома трубами, знизу або збоку. Невелике лінійне розширення притаманне і армованим трубам, це необхідно враховувати в проекті. Ергономічність системи - важливий критерій, необхідно закладати мінімальну кількість поворотів.

особливості монтажу

З'єднання труб виконується фітингами, ці деталі бувають різьбовими, вони служать для створення роз'ємних стиків, і виготовленими з одного пластику, які використовуються для створення нероз'ємного зварного з'єднання. З'єднувальні елементи повинні бути хорошої якості, адже від цього залежить герметичність трубопроводу. Не можна встановлювати деформовані деталі. При проходженні поворотів використовуються куточки або ж гнути труби за особливою технологи, що не завжди можливо. Споювання вертикальних і горизонтальних частин вузла виконується під прямим кутом, для забезпечення безперешкодного теплового розширення. Якщо трубопровід з гарячою і холодною водою розташовуються поруч, то гаряча повинна знаходитися вище, інакше на холодній з'явиться конденсат.

Різьбові елементи коштують дорого, тому їх кількість намагаються підрахувати точно і не беруть з запасом, а фітинги та труби доступні за ціною, тому їх купують більше необхідного обсягу, так як частина матеріалу може зіпсуватися при невдалій зварюванні.

Кріплення труб виконується з кроком 500 мм, його слід купити з іншим матеріалом. Роботи по споювання труб проводяться при температурі приміщення не нижче +5? C.

Інструменти для роботи

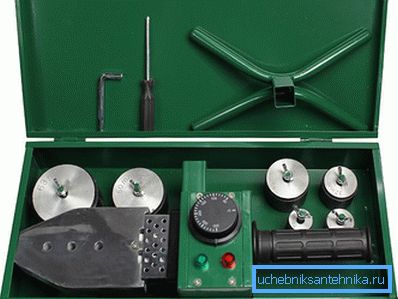

1. Побутовий електропаяльник для труб з набором насадок потрібного діаметру.
2. Гострі ножиці по металу.
3. Рулетка, олівець.
4. Шейвер - інструмент для зачистки армованих труб.

матеріали

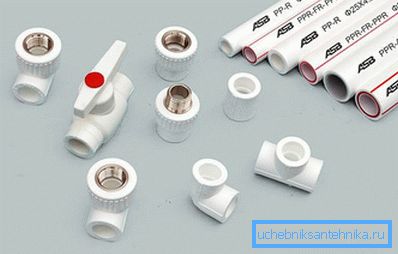

Крім пластикових труб потрібного діаметру, що мають стандартну довжину 4 м, знадобляться з'єднувальні деталі:

• з'єднувальні муфти для прямих відрізків;
• трійники і хрестовини для відгалужень;
• заглушки для герметичного закривання кінців труби;
• фітінг з різьбленням для з'єднання з приладами і запірною арматурою;
• шарові крани;
• хомути для кріплення труб на стінах.

Розводка трубопроводу виконується після установки сантехніки і закріплення радіаторів. Схема розташування труб відзначається на стінах, по розмітці фіксується кріплення.

Пайка

Для монтажу труб вибирають зручне місце, можна споювати окремі вузли, а потім з'єднувати їх в загальний трубопровід.

1. Після установки насадки на паяльник прилад включається в мережу для нагрівання. Звичайна температура апарату 260? C, при її досягненні спрацьовує реле.
2. Від труби відрізається деталь потрібної довжини, головне, не пошкодити матеріал ножицями і виконати розріз під прямим кутом. Якщо залишаються задирки, їх ретельно зачищають.
3. Кінці відрізка знежирюють.
4. Якщо використовується труба з шаром армування, її попередньо зачищають шейвера. Інструмент знімає шар до нижнього шару пропілену і далі виконуються ті ж дії, що і зі звичайною трубою.
5. Тепер відміряється глибина спайки, для цього край труби заводиться в фітінг або муфту і рискою відзначається глибина занурення. Нагрівання труби відбувається зовні, а фитинга зсередини. Вони одночасно вставляються в насадки, якщо через недосвідченість ви не можете це виконати, то першим надягайте фітінг. Час утримання деталей на насадці залежить від їх діаметра - 16 мм - 4 секунди, 20 мм - 5 секунд, 25 мм - 7 секунд, 32 мм - 8 секунд. Чим більше труба, тим довше вона розігрівається.
6. Знімають деталі одночасно плавним рухом без провертання, і відразу вставляють один в одного до наміченої лінії. У такому положенні утримують 5-6 секунд для фіксації пластика.

Не можна рухати деталі, інакше шов не буде герметичним.

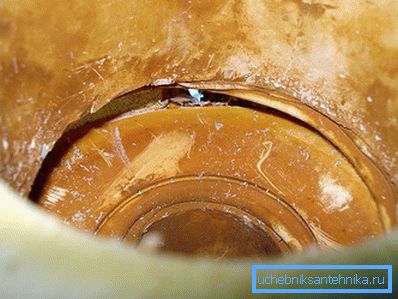

Заглянувши в трубу можна оцінити якість шва, якщо матеріал був перегрітий, виникне потік, який перекриває внутрішній простір. Невдале поєднання варто розцінити як набутий досвід і виконати нове. Всі елементи послідовно зварюються за однією схемою.

Потрібно правильно розподілити черговість з'єднання деталей, щоб не довелося вести зварювання в важкодоступному місці.

Поєднуючи черговий відрізок з основною магістраллю, доведеться тримати паяльник у висячому положенні, одна його насадка вставляється в трубу, а на другу надаватися трійник.

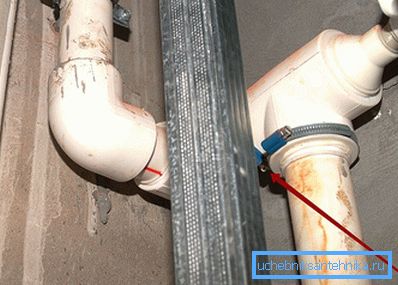

Не можна допускати вологи і забруднення на трубах, це веде в деформації швів і появі протікання в процесі експлуатації. Всі деталі для монтажу системи повинні бути від одного виробника, інакше вони будуть відрізнятися хімічним складом і не вийде герметичне з'єднання.

Відео

У цьому відео ви зможете подивитися, як самостійно виконується пайка поліпропіленових труб і монтаж змішувача:
