Шафа управління насосами

Шафа управління насосами - мозок системи автономного водопостачання, він дозволяє контролювати їх роботу. Завдяки його установці продовжується експлуатація обладнання і економиться електроенергія. Шафа є місцем, де зібрані всі контрольні і запобіжні блоки. Такі блоки формуються для систем водопостачання, каналізації, пожежогасіння, опалення.

призначення

У шафі компактно розміщуються елементи управління декількома інженерними системами: подачі води, її відведення і дренування. У розподільній конструкції встановлені блоки, керуючі свердловинним занурювальним насосом, що забезпечує функціонування водопостачання та опалення, і дренажним, що використовується для автоматичної відкачування води. Всі елементи контролю і комутація захищені металевими стінками від зовнішнього впливу. У функції пристрою входить:

1. Організація ручного та автоматичного режиму управління, захист насосів від коротких замикань і граничних перевантажень, винятків неповнофазного режиму експлуатації.
2. Відстеження основних параметрів системи водопостачання: рівня води, тиску в трубах, температури та інших даних, що впливають на стабільність роботи насоса. Інформування про стан робочих механізмів.
3. Плавний пуск і зупинка електричного двигуна.
4. Захист від обриву фази.
5. Зменшення споживання електроенергії.
6. Регулювання зміни насосів в разі аварії і виходу одного з ладу.
7. Оповіщення про аварію за допомогою сигналу реле «сухий хід».
8. Здійснення роботи в сплячому режимі, коли немає розбору води.
9. При управлінні декількома насосами здійснюється періодична зміна робочого агрегату, що дозволяє вирівняти знос устаткування.

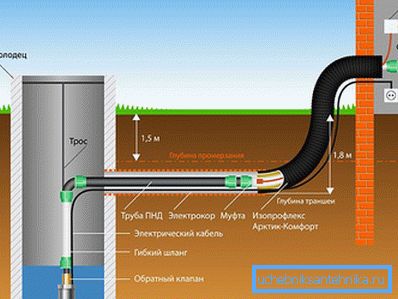

Принцип роботи шафи передбачає включення двигуна насоса при надходженні сигналу на датчик, за погодженням з керуючим блоком задається режим роботи. Управління може здійснюватися в ручному режимі за допомогою кнопок і в автоматичному. Другий варіант є основним.

Стандартна комплектація

Шафи управління для всіх типів насосів мають однакову комплектацію:

• Корпус - короб з металу, в якому розміщується електромеханічне обладнання.
• Блок контролю фаз - три датчика, які повідомляють про роботу кожної фази. Він розміщується перед апаратною частиною.
• Лицьова панель - на ній встановлені пускові кнопки «Пуск» і «Стоп», індикатори роботи насосів і реле, перемикаюче автоматичний режим на ручний.
• Запобіжник - реле, що спрацьовує при короткому замиканні. Пристрій має плавки елемент, який при високій напрузі згорає і розмикає ланцюг, захищаючи від пошкодження все обладнання шафи і обмотку електродвигуна.
• Контактор - є перемикачем, що забезпечує надходження енергії на клеми насоса, і відключає апарат від напруги.

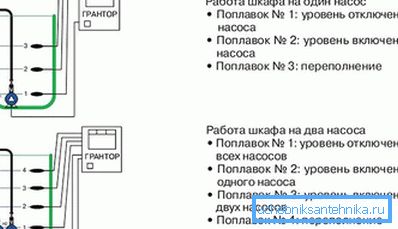

• Керуючий блок - здійснює контроль над режимами роботи насоса. Клеми його датчиків знаходяться в свердловині або баку, а в разі дренажного насоса - в септику. Комплект датчиків - зниження і підвищення рівня води і переповнення, дає команду на включення або виключення агрегату.
• Частотний перетворювач - забезпечує плавний пуск і зупинку асинхронного двигуна, регулює частоту обертання на початковому етапі і в момент відключення.
• Датчики температури і тиску пов'язані з контактором, їх свідчення не дозволяють включити агрегат в неприпустимих умовах - при мінусовій температурі і високому тиску.

Габарити шафи залежать від кількості контрольної апаратури і покладених функцій. Масивна конструкція має підлогове виконання, а при компактному розмірі шафа закріплюють на стіні.

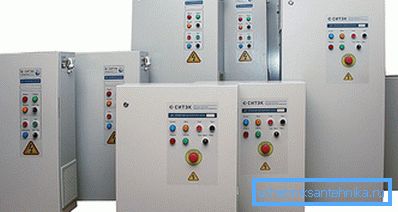

види пристроїв

Випускається кілька різновидів шаф управління насосами:

• з прямим пуском - пристрої компактні і прості в управлінні, включають і вимикають потрібне число насосів, виконують автоматичну зміну агрегатів;

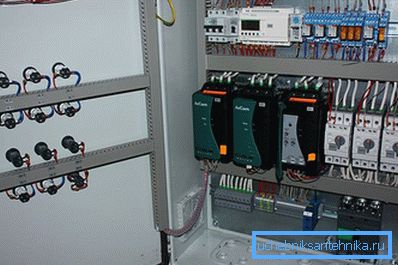

• з одним частотним перетворювачем - плавно регулюють швидкість двигуна, знижують споживання енергії;
• з пристроєм плавного пуску - забезпечують захист агрегатів від механічних перевантажень, гідроударів і пускового струму;
• з перетворювачами частоти, встановленими на всіх двигунах (від 1 до 5) - підтримує параметри експлуатації згідно з показаннями датчиків, підключає резервні насоси в автоматичному режимі.

обслуговування

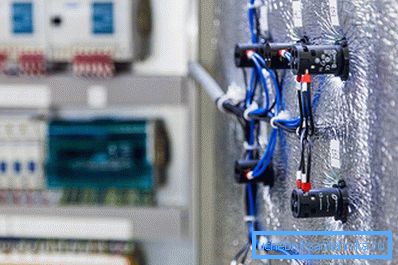

Виробник постачає обладнання технічним паспортом та інструкцією. Перед включенням автоматики необхідно ознайомитися зі схемою і рекомендаціями. Обслуговування шаф полягає в чищенні фільтрів вентиляції, заміні зношених деталей, підтягуванні контактів і кріпильних гвинтів. Вентилятор і радіатор перетворювача мають потребу у видаленні пилу. При серйозних поломки виконується гарантійне обслуговування.

Вся робота по обслуговуванню шафи виконується при відключеному харчуванні.
