Трубогиб для профільної труби самому

При будівництві теплиці, роботі на присадибній ділянці або прокладанні трубопроводу виникає необхідність зігнути під певним кутом трубу або металеву смугу. Для цих цілей є спеціальний інструмент - трубогиб. Можна придбати його в магазині або виготовити трубогиб для профільної труби своїми руками. Таке пристосування здатне гнути вироби з алюмінію, міді і стали.

різновиди

Моделі апаратного забезпечення відрізняються принципом роботи:

1. Найменшою потужністю володіють ручні інструменти, якими можна зігнути трубу з мінімальним діаметром.
2. Для виробів більшого розміру буде потрібно докласти зусилля гідравлічного приводу. Така модель використовується професіоналами і дозволяє виконувати суттєвий обсяг роботи в короткий термін.

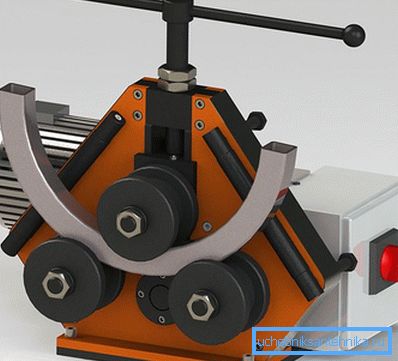

3. Трубогиб із електричним приводом виготовляється в стаціонарному і мобільному варіанті. З його допомогою можна згинати труби різного діаметру, а ручна модель налаштована тільки на один типорозмір. Використання електромеханічного інструменту гарантує точний кут вигину і не викликає деформацію профілю труби.

способи впливу

• Намотування - труба кріпиться до Гибочноє ролику, який намотує її на себе, створюючи заданий кут.
• Арбалетний метод - труба спирається на два стаціонарних ролика, а третій продавлює її посередині.
• Вальцювання - конструкція має три рухомих ролика, розташованих в одній площині. Центральний ролик прокатує і вдавлює виріб.
• Обкатка - труба затискається на шаблоні, а рухливий ролик прокатує її по контуру.

Труби можна згинати на будь-яку величину кута, існують спеціальні довідники, в яких вказуються допустимі значення для виробів з різним перетином і товщиною стінок.

виготовлення інструменту

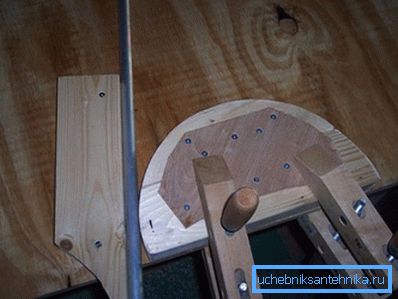

Отже, як зробити інструмент для згинання труб? Найпростіший варіант ручного трубогиба виготовляють з дерева. Вирізається шаблон, відповідний за формою радіусу згинати вироби. Його товщина трохи перевищує розмір труби. Забезпечити надійну фіксацію дозволить випилювання по торця скошеного профілю. Шаблон виконується з двох скріплених дощок. Заготівлю міцно закріплюють на краю стола або верстата. Поруч прикручується дерев'яна дощечка, яка послужить упором для труби.

Процес згинання алюмінієвої або тонкостінної сталевої профільної труби відбувається наступним чином - кінець вироби вставляють в проміжок між шаблоном і упором, беруться за протилежну частину і обережно згинають її. Труба лягає по торця дерев'яного шаблону. Щоб докладати менше зусиль, можна вставити всередину вироби металевий прут або надіти зверху трубу більшого розміру. З її допомогою можна виконати арку для теплиці. Щоб розмістити довгу трубу, шаблон встановлюють на відкритому просторі, наприклад, на стіні або огорожі.

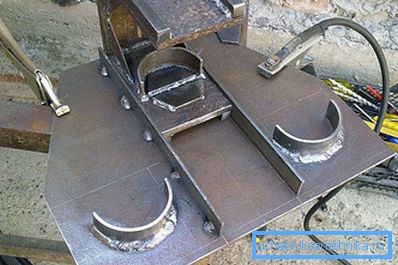

За таким же принципом робиться конструкція з металевих гачків. На підставі малюється потрібний радіус і по лінії набиваються деталі. Їхнє становище можна змінювати для різних діаметрів згинання труб.

Верстат для ручної гнучкі

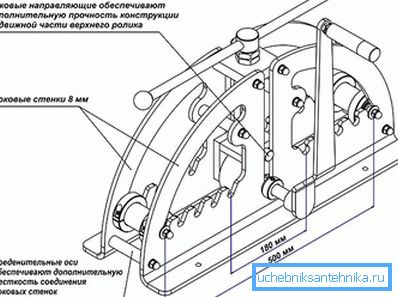

Щоб виготовити ручної трубогиб, необхідно мати (або самому накреслити) креслення і по ним виготовити необхідні деталі. Конструкція трубогиба забезпечує поступове згинання труби в щадному для неї режимі. Таким пристосуванням користуються професіонали, щоб не деформувати вироби.

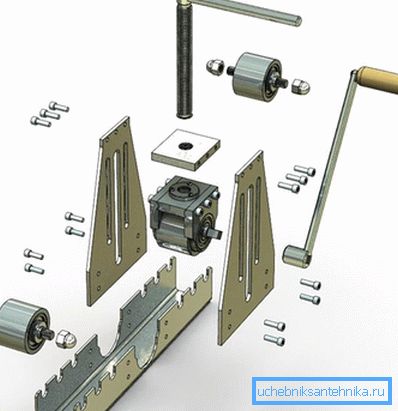

Рама для верстата може виготовлятися з металу або дерева. З дерев'яними деталями працювати простіше, але вони швидко зношуються і мають меншу продуктивність. Самостійно виготовляють моделі, в яких протягання труби виконують обертанням центрального притискного ролика, але простіше виконати верстат з прокруткою одного з опорних роликів. Якщо на таку конструкцію встановити ланцюгову передачу, то ефективність збільшиться. Для виготовлення простої конструкції потрібно:

1. Міцне металеве підставу, яке закріплюється на рівній поверхні.
2. Беруться 4 прямокутні пластини, в яких просверліваются отвори для закріплення валів.
3. Гвинтовим кріпленням пластини з'єднуються з основою.
4. У готові пази вставляються ролики відповідного діаметру. Вали кріпляться за допомогою шпильок і гайок.
5. Конструкція для установки притискного вала, що деформує трубу, виготовляється з чотирьох профільних труб і привареною зверху пластини.
6. В пластині виконується отвір для установки гвинта, за допомогою якого буде притискатися і підніматися центральний вал.
7. Для закріплення основного вала потрібно П-образна деталь, що розміщується між стійками. В її бічних частинах виконуються отвори для фіксації вала, а до верхньої пластині кріпиться гвинт.
8. До одного з нижніх валів кріпиться ручка для прокатки труб.

Варіантів виготовлення трубогибов досить багато, вони відрізняються складністю виконання. Відео допоможе розібратися з нюансами виконання складної роботи. Якщо ви не має зварювального апарату і навичок роботи зі складними інструментами, можна виготовити простий шаблонний трубогиб.

Відео

Подивіться добірку відео, в якій показано, як зробити найпростіші трубогиби:

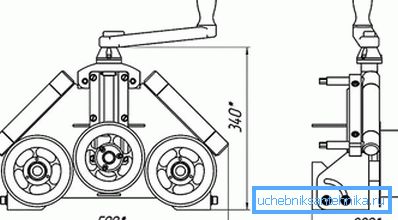

Схеми і креслення
