Установка приладів обліку стічних вод

Забезпечення житлової забудови інженерними комунікаціями є важливим аспектом підвищення комфортності проживання. Проживання в індивідуальному будинку відрізняється великим споживанням води на господарські потреби без подальшої утилізації: полив городу, саду, споживання води людьми і тваринами і т.д. Щоб не оплачувати послуги з водовідведення за спожиту воду, потрібна установка приладів обліку стічних вод. Лічильник покаже, що реально в каналізацію йде набагато менше води, ніж надходить в будинок.

Регулятор потоку стічних вод являє собою високотехнологічний прилад, який має в своїй конструкції електронні компоненти і забезпечує точність і надійність вимірювань. Виконання приладової бази та вузлів приладу дозволяє працювати в хімічно агресивних середовищах, без втрати надійності і точності проведених вимірювань.

як працюють

Лічильники каналізації поділяються на такі види залежно від того, який принцип дії лежить в основі їх роботи:

• ультразвукові;
• електромагнітні;
• важільно-митників.

За методом вимірювань прилади обліку стоків поділяються на два види:

• Облік рівня потоку стоків в трубі. Кількість стоків визначається в залежності від величини каналу.
• Облік швидкості потоку спільно з рівнем потоку стоків в трубі. Кількість стоків визначається за принципом «площа-швидкість».

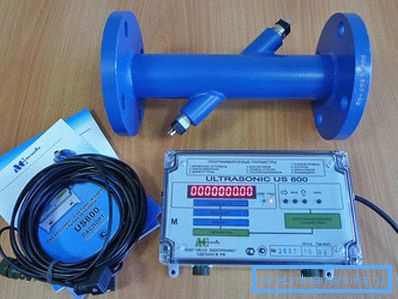

ультразвукові лічильники

Високоточні прилади, призначені для вимірювання кількості рідких нечистот. Вимірювання відбуваються за допомогою датчиків за методом «площа-швидкість», які легко встановлюються в колекторі. Використовуються в відкритих каналах, самопливних системах, безнапірних трубопроводах, в промисловій сфері для комерційного обліку. При комплектації приладів гидростатическими датчиками крім контролю за обсягами скидання здійснюється моніторинг за наповненням каналізаційної мережі.

Монтаж здійснюється всередині трубопроводу або каналах без проведення додаткових будівельних робіт.

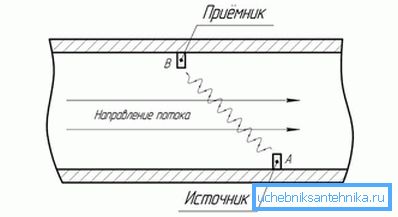

Робота ультразвукових датчиків заснована на вимірі різниці часу проходження імпульсів ультразвукового коливання у напрямку руху потоку рідини і проти нього. На вимірювальній ділянці встановлюються датчики (п'єзоелектричні перетворювачі), які ініціюють порушення цих імпульсів.

Ультразвуковий датчик встановлюється під кутом щодо перетину потоку. Швидкість може вимірюватися по одному або двох променів ультразвукових коливань. Датчики працюють поперемінно, спочатку в якості випромінювача, потім в якості приймача. Рух рідини викликає зміна часу повного поширення сигналів по потоку і проти нього. На основі отриманих сигналів визначається швидкість і обсяг стоків в трубопроводі.

Переваги приладів даного типу полягає в їх універсальності, можливості установки в трубопроводах будь-якої геометрії діаметром до 9 м. Вимірювання відбуваються в будь-якому напрямку потоку. Спорудження додаткових колодязів або вимірювальних камер для встановлення приладу не потрібно.

До недоліків приладів можна віднести необхідність постійного очищення датчиків. Неоднорідність стоків, наявність бульбашок, суспензії знижують достовірність показників. Похибка вимірювань досягає 5%.

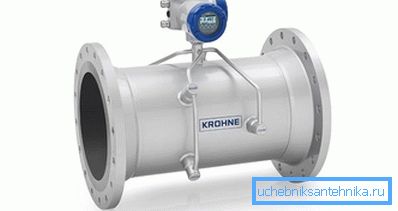

електромагнітний принцип

Це прості, але надійні прилади для вимірювання обсягу стічних вод, в тому числі неочищених. Застосовують на самопливних і напірних каналізаційних системах, за умови, що тиск в напірних стоках не перевищує 40 бар.

Принцип дії вимірювачів обсягу стоків заснований на вимірюванні електрорушійної сили (ЕРС), яка виникає в стічних водах при проходженні через штучне магнітне поле. Швидкість потоку рідини прямо пропорційна виникає ЕРС, яка перетворюється в сигнал, що надходить на дисплей приладу контролера. Вимірювання обсягів стоків можливо тільки в тому випадку, якщо вони проводять електричний струм, так як дія приладів засноване на законі Фарадея (магнітної індукції). Рідина, яка проходить через магнітне поле виступає в ролі рухомого осердя. Вона ініціює електричний струм, що залежить від швидкості руху стоків.

Гідність електромагнітних приладів полягає в їх універсальності, вони дозволяють вимірювати будь-які види рідких відходів, які проводять електричний струм, включаючи неочищені стоки. Прилади стабільно показують високоточні дані за умови наявності системи самоочищення електродів.

Порада! До недоліків можна віднести нестабільну роботу при наявності сильних електромагнітних завад. Вартість витратомірів залежить від діаметра труби або каналу, так як виконання первинного перетворювача має бути завжди повнопрохідний.

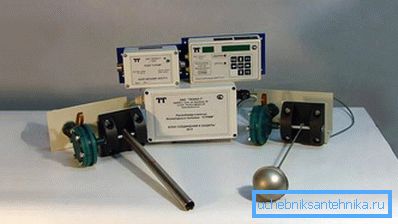

Важеля митників вимірювачі стоків

Область застосування приладів - безнапірні відкриті і закриті каналізаційні канали. Принцип дії полягає в вимірі рівня і середньої швидкості потоку. Вимірювання проводяться постійно. Розміри каналу, інформація про поточне значення рівня потоку дозволяють обчислити поточне значення поперечної площі перерізу стоків. Обсяг стоків визначається як добуток витрати проходять нечистот за одиницю часу вимірювання. Продуктивність приладу визначається як добуток перетину потоку на його швидкість.

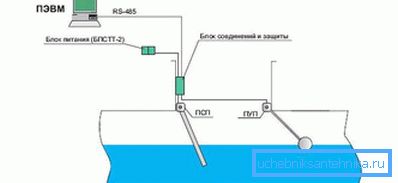

Прилад являє собою пристрій з закріпленим на осі важелем, на якому жорстко прикріплений сферичний поплавок. На іншому кінці важеля встановлений датчик кута відхилення важеля щодо вертикалі до горизонтальної лінії. При відсутності стоків важіль знаходиться у вертикальному положенні. При наявності стоків поплавок піднімається або опускається, міняючи кут нахилу в залежності від рівня стоків в трубі. Через показання кута нахилу визначається рівень нечистот.

Для вимірювання швидкості використовується інший вузол, який представляє собою поворотну лопать з нержавіючої сталі. Лопать закріплена на осі. Один кінець лопаті вільно опускається в рідкі відходи. На осі закріплений датчик, який показує швидкість потоку по куту відхилення лопаті в залежності від сили течії.

Дані прилади забезпечують високу точність вимірюваних параметрів обліку стоків незалежно від наявності забруднень в трубі і інших чинників.

Перед тим як вибрати модель витратоміра, необхідно знати, які вимоги пред'являються до системи каналізації і який тип відвідав використовується.

Мережі каналізації можна розділити на відкриті і закриті. Закриті мережі діляться на напірні і безнапірні. До безнапірним відносяться і відкриті канали. За напірним каналах стоки рухаються під впливом насосів, в безнапірних, а також відкритих - самопливом через нахилу трубопроводу.

Для вимірювання в напірних трубопроводах використовують прилади з датчиками. Електромагнітні або ультразвукові витратоміри підбираються виходячи з обліку розрахункових витрат стоків.

Налагодити облік стічних вод в соматичних трубопроводах - більш складне завдання. Відкриті або закриті канали характеризуються рухом нечистот самопливом під дією сили тяжіння з невеликою швидкістю.

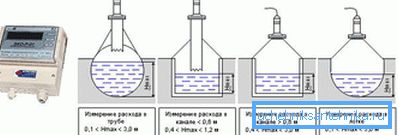

Прилади, що вимірюють тільки рівень рідини, дають показання для подальшого розрахунку обсягів стоків з урахуванням даних перетину каналу. Для відкритих каналів використовують для важеля митників витратоміри.

Більш точні результати дають прилади другого виду, що вимірюють за принципом «площа-швидкість». Рівень рідини в безнапірних каналах не має постійного значення. У приватному будинку слив може відбуватися періодично, там слив буде незавантажені основний час, тому використовуються дані по площі потоку, його швидкості за проміжок часу.

Для вимірювання швидкості в безнапірних закритих каналах використовують ультразвукові та електромагнітні витратоміри. Конкретні моделі підбирають в залежності від діаметра трубопроводу.

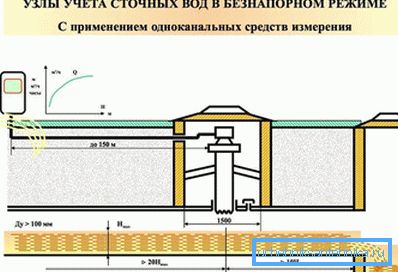

Вузол обліку стічних вод

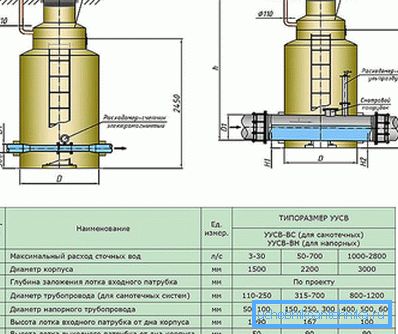

Вузол обліку стічних вод являє собою сукупність засоби вимірювання витрат стічної води, криниці, для розміщення приладів обліку і їх технічного обслуговування, і відрізка труби, на якому проводяться вимірювання. Засоби вимірювання складаються з первинного перетворювача (датчика) і вторинного перетворювача, в якому відбувається обробка, зберігання і відображення виміряної інформації. Колодязь споруджують спеціально на даній ділянці трубопроводу. Трубопровід повинен бути прямолінійним в відрізку вимірювань стоків.

Перед вибором типу витратоміра потрібно оцінка необхідності і доцільності встановлення приладу обліку і вибір місця для монтажу приладу.

При влаштуванні вузла обліку в індивідуальній забудові, місце слід вибирати до точки з'єднання із загальною каналізацією.

При виборі засобів вимірювань прилад повинен реєструвати значення витрати стоків у всьому діапазоні витрат для наявного діаметра трубопроводу. Точність вимірювань повинна бути високою, допускається похибка не більше 5%. Система обліку повинна акумулювати всю інформацію, надавати відомості про сумарному накопичувальному обсязі, періодах вимірювань і простою. Енергопостачання витратоміра повинно бути безперебійним з запасним джерелом живлення.

Ділянка трубопроводу, де встановлюється прилад обліку, повинен бути прямолінійним. Розташовувати витратомір слід в самій нижній частині індивідуальної каналізаційної мережі, де знаходиться максимальне заповнення трубопроводу.

На кожен вузол потрібно проект, який узгоджується з відомствами і організаціями, що обслуговують каналізаційні мережі. Після отримання всіх дозвільних документацій та виконання проекту укладається договір на абонентське обслуговування.
