Ми настільки звикли різного роду об'єктів по сторонам доріг і в місті, що часом просто їх не помічаємо. Сьогодні в статті поговоримо про каналізаційній системі, часто використовує для відводу різних стоків бетонні труби б у або нові. В даному випадку мова піде про дорожній варіанті і розтрубному вигляді.

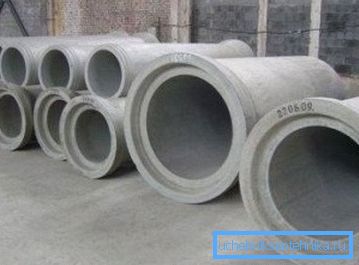

Безнапірні труби різного використання

дорожні

Даний тип ЗБВ призначений для укладання автомобільних і ж / д покриттів, тому вони і отримали свою назву. Якщо брати до уваги класифікацію, такі труби відносять до безнапірним конструкціям.

З їх допомогою вдається створювати:

  • каналізаційні водовідводи;
  • зливостоки;
  • підземні колектори;
  • відводи виробничих неагресивних рідин.

Властивості і виробництво

У зв'язку з важкими умовами експлуатації бетонні дорожні труби під покриттям повинні мати:

  1. Стійкість до деформацій, утворення тріщин і вигинання;
  2. Стійкість до грунтової та атмосферної вологи;
  3. Високу питому міцність:
    • на відміну від інших подібних безнапірних трубних конструкцій вона посилена. Тим самим їм вдається витримувати навантаження різного автотранспорту, товарних поїздів і пасажирських вагонів;
    • для цього застосовують армування труб дротом з високоміцної сталі марок Вр-II і В-II;
    • у виробництві виробів застосовують важкий бетон.

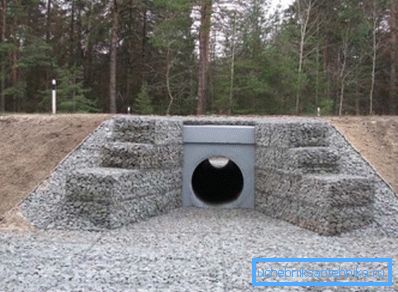

    На фото - водопропускні вироби з бетону під дорожнім полотном

    Порада: чим дрібніше зернистість застосовуваних бетонів, тим вдається більш точніше отримати геометричні розміри виробів і гладку поверхню. Цей параметр запобігає замулювання внутрішньої поверхні труби.

    Поліпшити морозостійкість і водостійкість виробів допомагає вибропрессование, завдяки якому видаляються повітряні пори. Між даними параметрами є пряма залежність, заснована на тому, що чим менше матеріал буде просочуватися вологою, тим менше буде рівень мікроруйнування його поверхні при замерзанні.

    Вага дорожніх бетонних труб значний, що забезпечує їх стійкість до сил виштовхування при паводках і морозному обдиманні. Завдяки цим характеристикам вироби можливо встановлювати на глибині.

    Укладання бетонної каналізаційного колектора

    Не останню роль відіграє і товщина стін, яка забезпечує їх зносостійкість. Це дає можливість експлуатувати конструкції понад сто років.

    класи Існує чотири групи, розподілені по максимальній глибині закладення (або висотою насипу) і рівнем міцності, до 5, 10, 15 і 20 м.Два останніх параметра відрізняються посиленим армуванням.
    Маркування та розміри
    1. Труби водопропускні, що застосовуються в дорожньому будівництві, позначають «ТВ».
    2. Перші дві цифри маркування вказують на розміри (в см - довжина і в дм - внутрішній діаметр), а остання на клас. Наприклад, ТВ 200.70-4 розшифровується так:
      • безнапірна труба дорожня водопропускна довжиною 2000 мм;
      • внутрішній O700 мм;
      • використовується в насипах висотою до 20 м (четвертий клас).

      Зазвичай довжина виробів розташована в діапазоні 2500-5000 мм, а внутрішній O500-2000 мм.

      Ціна труб, які використовуються в дорожньому будівництві, безпосередньо залежить від їх міцності і якості виготовлення - вартість ЗБВ буде вище, чим вище їх розміри і міцність. При виборі оптимального співвідношення слід брати до уваги мінімальну проектну міцність.

      Використання

      1. У дорожньому будівництві безнапірні труби застосовують для зведення насипів.
      2. З них роблять водостоки під автомобільними трасами і ж / д полотнами.
      3. Проводять з їх допомогою прокладку доріг над невеликими струмками, річками, каналами і поверх ярів.
      4. У комунальному господарстві їх застосовують для мікротоннелірованія.
      5. У населених пунктах споруджують тунелі для кабельних мереж, теплотрас, подачі води і відведення стоків.

      Порада: прокладка підземних тунелів в майбутньому полегшує експлуатаційні огляди та ремонти.

      Висновок міських каналізаційних стоків

      розтрубні

      Один з видів труб з бетону - розтрубні, добре зарекомендували себе в будівельних роботах. З їх допомогою вдається прокладати підземні трубопроводи для стічних вод різного призначення.

      Відрізняються вони тим, що в комплекті з ними йдуть спеціальні гумові кільця, службовці ущільненням під час їх стикування. Завдяки ним істотно знижується трудомісткість і собівартість монтажу.

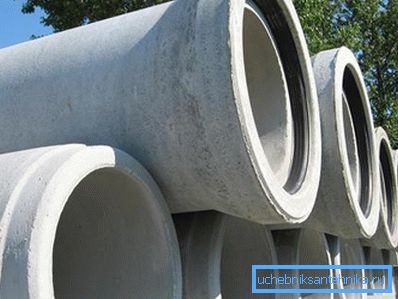

      Гумовий ущільнювач стику забезпечує герметичність з'єднання

      Вони дають можливість провести його якісно і за короткий час. Крім того, ви будете впевненим, що трубопровід буде герметичним і надійним.

      Промисловість пропонує два варіанти даних виробів, які нижче розглянемо докладніше:

      напірні
      1. Застосовуються для спорудження напірних підземних трубопроводів.
      2. Вони можуть бути не тільки розтрубними, але і циліндричними.
      3. Інструкція дозволяє виробляти прокачування по ним неагрессивную рідина температурою до 400 ° С.
      4. Перетин - кругле.
      5. Метод з'єднання - встик, ущільненням служить гумове кільце.
      6. Абревіатура - ТН. При оснащенні вироби сердечником з полімеру - ТНП, зі сталі - ТНС.
      безнапірні
      1. Для виробництва використовується бетон класу В25.
      2. У комплекті є гумові кільця ущільнювачів.
      3. Діаметр - 400-1600 мм.
      4. Застосовуються для прокладки підземних самопливних колекторів в широкому спектрі господарювання та промисловості.

      Їх дозволяється використовувати для транспортування агресивних рідин, однак при цьому показники міцності виробів повинні бути на дуже високому рівні.

      Розтрубні труби мають абревіатуру тбр - їх один кінець дещо розширено. Сполучення з іншою трубою відбувається за рахунок нього.

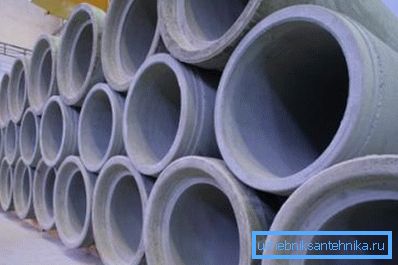

      Розтруб з одного боку - основна відмінність таких труб

      Порада: монтаж найкраще вести за допомогою будівельної техніки, так як вага виробів значний і своїми руками це зробити не вийде.

      Переваги, види і використання

      Дані вироби відрізняються:

      • міцністю;
      • морозостійкістю;
      • високою стійкістю до корозії;
      • здатністю залишатися гладкими не менше півстоліття.

      Глибина прокладання або засипання грунтом - до 2, 4 або 6 м.

      Розрізняють 4 види таких виробів згідно ГОСТу, всі вони циліндричні і відрізняються способом стикування:

      • Т-ущільнені герметиком;
      • ТБ - ущільнені гумовими кільцями, на кінці є наполеглива бортик;
      • ТС - поверхню стику ступінчаста;
      • ТФП- є підошва для сполучення в області стиків.
      Бетонні вироби марки ТС

      Свій авторитет вироби заробили протягом довгих років, тому без них важко уявити:

      • підземні трубопроводи, непідвладні водяному тиску зсередини;
      • системи зливових каналізаційних стоків і відведення процесів життєдіяльності людини на роботі і в побуті;
      • дорожнє будівництво;
      • водостоки різної конструкції;
      • зливову каналізацію;
      • меліораційні роботи;
      • пристрій інженерно-технічних комунікацій, що проходять під автотрасою або ж / д шляхами.

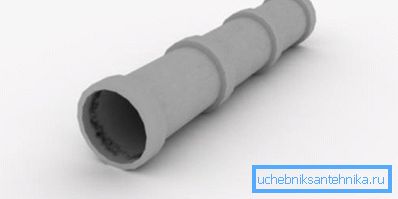

      Бетонний колектор з розтрубних труб

      висновок

      У даній статті були розглянуті бетонні труби, які використовуються в різних галузях, зокрема, дорожні і розтрубні. Перші, завдяки своїй специфіці, є посиленим варіантом стандартних виробів, що дає їм можливість протистояти підвищеним навантаженням.

      Другі більше використовуються в общехозяйской діяльності. Обидва варіанти мають масу достоїнств, один з яких довговічність. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
