Безтраншейна прокладка труб: особливості цього сучасного і

Безтраншейна прокладка труб - це загальна назва для всіх подібних робіт, вироблених закритим методом. Дані технології більш перспективні і кращі, ніж відкриті способи укладання, тому що набагато економічніше.

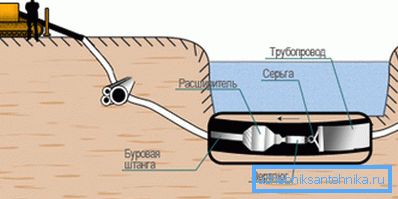

На фото - схематичне зображення методу ГНБ.

Особливості закритих методів укладання труб

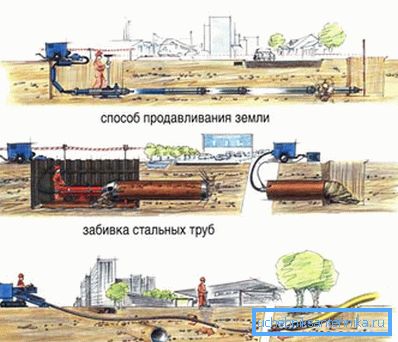

Закриті способи укладання труб.

До закритих типів прокладки відносяться нижченаведені технології.

  1. ГНБ - горизонтально направлене буріння.
  2. Мікро-туннелирование.
  3. Продавлювання металевих футлярів.
  4. Буріння Бурошнекові методом.
  5. Спосіб проколу.

Про перший з них ми і поговоримо більш докладно.

спосіб ГНБ

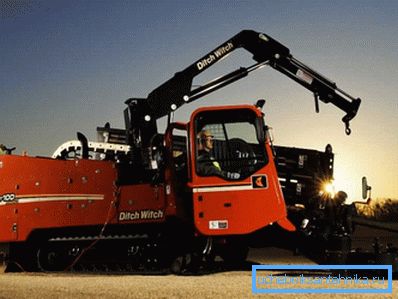

Бурова установка.

Даний метод найбільш універсальний і придатний для закритого прокладання самих різних інженерних мереж. З його допомогою можна монтувати поліетиленові, сталеві, чавунні трубопроводи, що мають перетин 63/1000 мм, на глибинах до 25 м (дізнайтеся тут, як самостійно виконується прокладка кабелю в трубах різного типу).

Зверніть увагу! Довжина таких підземних ділянок може досягати 1.2 км. Залежна вона від труб, які потрібно протягнути. Для здійснення робіт конкретний спосіб, як правило, вибирається на будівельному майданчику.

В обов'язковому порядку слід скласти робочі креслення, тому що велика частина закритих технологій взаємозамінна.

Бестраншейная прокладка трубопроводу придатна для транспортування газів і різних рідин.

При її допомоги тягнуть:

  • електричні кабелі;
  • водопровід;
  • газопровід;
  • нафтопровід;
  • каналізацію;
  • кабелі зв'язку і інші мережі.

Застосовувана техніка та обладнання

Основним інструментом для здійснення робіт методом ГНБ є бурові установки.

В якості додаткової техніки застосовуються:

  • прокладчики трубопроводу;
  • локаційні системи;
  • генератори струму;
  • змішувально-розчинні вузли;
  • зварювальні апарати;
  • авто-маніпулятори для доставки бурового обладнання;
  • мотопомпи та ін.

Переваги безтраншейних способів

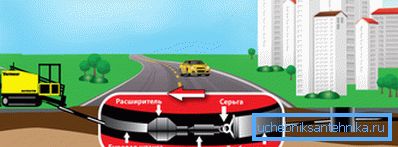

Метод дозволяє не руйнувати ландшафт і інфраструктуру ділянки.
  1. Обсяг земляних робіт значно зменшується.
  2. Ціна будівництва може бути зменшена до 30%. В тому числі, завдяки залученню меншого числа робітників і спеціальної техніки.
  3. Термін будівництва може бути скорочений в 15/20 разів.
  4. Ландшафт, в тому числі озеленення ділянки, залишається в колишньому вигляді.
  5. Дорожнє покриття зберігається.
  6. Можливість укладання труб під лініями метро і електропередач, неглибокими водоймами, нафто- і газопроводами, в сипучої грунті і скельних породах. Можна бурити свердловини і під природоохоронними зонами, наземне будівництво на яких забороняється.
  7. Застосування установок для ГНБ значно спрощує процедуру і скорочує терміни отримання дозвільної та погоджувальної документації на здійснення робіт.
  8. Використання методу виключає перекриття вулиць або блокування руху.

технологія робіт

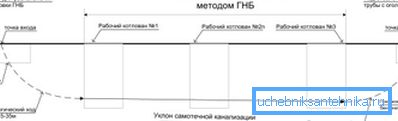

Схема укладання трубопроводу.

Укладання трубопроводів за допомогою ГНБ передбачає нижченаведені стадії робіт.

  1. Геодезичне дослідження ділянки і визначення властивостей ґрунту. У міру необхідності в проблемних місцях буряться шурфи.
  2. Проектні роботи припускають обчислення траєкторії буріння, складання необхідної документації, її погодження у відповідних інстанціях.
  3. Безпосередня підготовка до робіт: викопування стартового і підготовчого котлованів, доставка на будмайданчик бурового обладнання, його приведення в робочий стан.
  4. Буріння пілотного каналу.
  5. Збільшення його діаметра.
  6. Укладання трубопроводу.
  7. Завершення будівельних робіт.

Підготовка до буріння

  1. На даній стадії збираються і вивчаються всі дані, що стосуються характеристик грунту на будмайданчику. Береться до уваги склад грунту, його властивості, наявність і глибина залягання підгрунтових вод і підземних інженерних мереж.
  2. Щоб вибрати оптимально відповідне обладнання і технологію робіт, здійснюється зондування грунту.
  3. Після проектування слід узгодити роботи і отримати дозвільну документацію на укладку трубопроводу на даній ділянці.

пробна свердловина

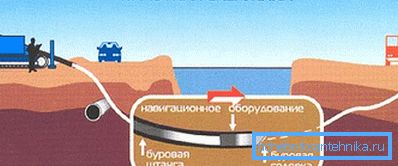

Буріння свердловини.

Інструкція попереджає, що прокладка мережі повинна починатися зі створення пілотної свердловини.

  1. Для цього застосовуються спеціальні бурильні установки і інструментарій, призначені для облаштування горизонтально розташованих свердловин. Машина обладнана бурової головкою, що має випромінювач.
  2. Вона поєднана з бурової штангою. Змінює її напрям і положення своїми руками оператор машини. Штанга являє собою сталеву трубу, що має довжину до 3 м і перетин 60/80 мм.
  3. У міру того, як головка поглиблюється в породу, штанги вкручуються послідовно один в одного. Так до тих пір, поки не буде досягнута проектна довжина свердловини.

Зверніть увагу! Основне завдання даної стадії робіт - пробурити свердловину точно по траєкторії, визначеної проектом. Відхилення від неї неприпустимі.

  1. Подібне буріння називають ще спрямованим. Його ходом можливо просто і легко керувати. Контролюється процес робіт завдяки вмонтованому в бурову головку датчика, який посилає сигнали особливому локатору.
  2. Якщо на моніторі з'являються дані про відхилення штанги від проектного курсу, оператор декількома рухами повертає її на потрібну траєкторію.
  3. Оскільки при використанні ГНБ пласти грунту і порід руйнуються, для припинення обвалів, обвалення свердловини і можливого виходу обладнання з ладу, стінки каналу зміцнюються. Для цього використовується спеціальний буровий розчин (бентоніт).

розширення каналу

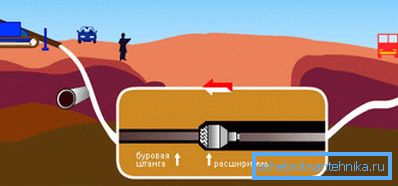

Розширення діаметра каналу.
  1. Далі пілотна свердловина розширюється до потрібних розмірів. Для цього використовуються розширювачі.
  2. Інструмент простягається з вихідного кінця каналу до його початку. В ході операції він обертається навколо своєї осі і зрізає породу, тим самим збільшуючи діаметр свердловини.
  3. З тим, щоб можна було без проблем протягнути крізь отвір труби, розмір каналу повинен на 35/50 відсотків перевищувати їх діаметр.
  4. Якщо передбачається монтувати трубопровід великого діаметра, свердловину розширюють, послідовно простягаючи крізь неї 2/3 розширювача. Перетин кожного з них більше попереднього. В окремих випадках для цього використовується калібратор.

прокладка трубопроводу

Протягування труб.
  1. Бурильні установки застосовуються не тільки для створення горизонтальних свердловин, а й для укладання трубопроводу способом протягування.
  2. Зі зворотного боку каналу у напрямку до машини знову простягається розширювальний інструмент. На даному етапі, на ньому фіксується батіг труби, а також захоплення для її протягання.
  3. Переміщаючись в сторону бурильної установки, розширювач тягне за собою трубу точно по каналу.
  4. За процесом спостерігає оператор. Від стежить за числом обраних зі свердловини бурильних штанг. Це дає можливість отримувати інформацію про протяжке труб по каналу.

заключний етап

  1. Коли закрита укладання труб завершена, фахівці перевіряють якісність створеної мережі, звіряють підсумок з проектною документацією і здають об'єкт замовнику.
  2. Передає готовий трубопровід робоча інженерна група. Фахівці вручають замовнику всю необхідну документацію. Вона гарантує і здійснення технічного обслуговування об'єкта.

Зверніть увагу! Технічні документи на змонтований трубопровід повинні обов'язково включати в себе детальний план підземної інженерної мережі, з її прив'язкою до місцевості. Вона потрібна і в тому числі, коли здійснюється бестраншейная заміна труб.

висновок

Безтраншейна прокладка труб методом ГНБ є сучасним і високотехнологічним способом. Він дозволяє монтувати інженерні мережі дуже швидко, при цьому витрачаючи порівняно небагато фінансових коштів (див.також статтю Прокладка каналізаційних труб в будинку: покрокове керівництво по облаштуванню системи стоків).

Відео в цій статті дасть вам можливість ознайомитися з додатковою інформацією.
