Чавунні труби, як правило, стійко асоціюються з каналізацією. Мало кому відомо, що вони більше двох століть масово застосовуються для прокладки магістралей водопостачання. У цьому матеріалі ми вивчимо особливості чавунних водопроводів, вимоги ГОСТ до них, що застосовуються способи монтажу і ремонту.

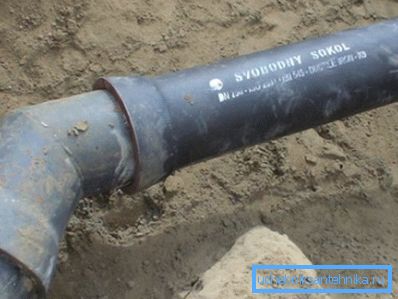

Ділянка чавунної магістралі водопостачання.

Чавун або сталь

Ті, хто був у підвалах Петергофа, напевно звернув увагу на масивні труби, що забезпечують водою його знамениті фонтани. Це один з найстаріших функціонуючих до нашого часу чавунних водопроводів. Він будувався на століття; при цьому будівельники царської резиденції, прямо скажемо, не дуже зважали на витрати.

У другій половині минулого століття на перше місце вийшла економічна доцільність. Справді, навіщо будувати водогін з півторастолітнього ресурсом, якщо вже через 40 років район міста буде розширюватися і перебудовуватися з прокладанням нових магістралей?

Саме тоді набули масового поширення сталеві магістральні водогони - порівняно дешеві і, головне, куди більш технологічні в плані монтажу.

Порада: електрозварювання і зовнішня гідроізоляція бітумом виконуються куди швидше, ніж ручна карбування з заливкою розтруба.

Наслідки економії цілком передбачувані і відчуваються досі:

  • Ресурс покладеної в грунт труби, незважаючи на гідроізоляційні заходи, рідко перевищує 30-40 років. По закінченні цього часу численні свищі в ній роблять обсяг втрат питної води неприйнятним.

Цікаво: по підрахунках місцевої влади, в Севастополі, місті, де живе автор статті, за рахунок зносу мережі водопостачання втрачається 40% води.

  • Мало того: сталева труба активно обростає зсередини вапняними відкладеннями і іржею. За пару десятків років просвіт може знизитися в 3 - 4 рази з відповідним падінням напору і прохідності.

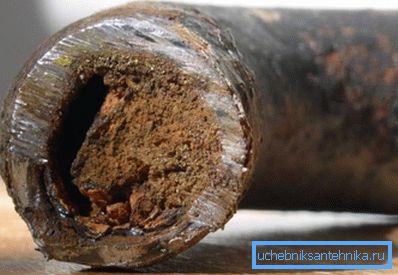

Так виглядає всередині старий сталевий водогін.

А як на цьому похмурому тлі виглядає чавун?

  • При належній якості зовнішньої гідроізоляції реальний термін служби покладеної в грунт труби становить не менше століття.
  • Трубопровід практично не заростає зсередини.

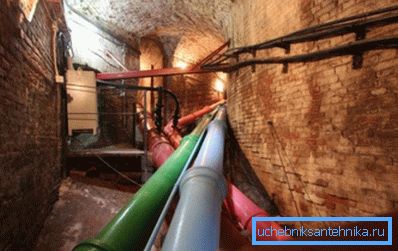

Чавунний водопровід в підвалах Петергофа.

Єдина проблема чавунного водопроводу - велика чутливість до переміщень грунту: там, де сталева труба злегка деформується, чавунна лопне.

стандарт

Чинний понині стандарт на водопровідні труби з сірого чавуну був введений в дію в 1977 році; останні зміни внесені в текст зовсім недавно, в 2011 Отже, якими мають бути чавунні труби для водопроводу по ГОСТу 9583-95?

Розміри

Стандартом передбачені чавунні водопровідні труби трьох класів по товщині стінок - ЛА, А і Б.

Умовний прохід, мм Товщина стінки, мм
ЛА А Б
65 6,7 7,4 8,0
80 7,2 7,9 8,6
100 7,5 8,3 9,0
125 7,9 8,7 9,5
150 8,3 9,2 10,0
200 9,2 10,1 11,0
250 10,0 11,0 12,0
300 10,8 11,9 13,0
350 11,7 12,8 14,0
400 12,5 13,8 15,0
500 14,2 15,6 17,0
600 15,8 17,4 19,0
700 17,5 19,3 21,0
800 19,2 21,1 23,0
900 20,6 22,3 25,0
1000 22,5 24,8 27,0

Маса погонного метра труби варіюється від 11,3 кг (65 мм, клас ЛА) до 627 кг (1000 мм, клас Б). Стандартом передбачено виробництво розтрубних труб мірної довжини (2; 3; 4; 5; 6; 7; 8; 9 і 10 метрів) і немірної довжини від 2 до 10,5 м.

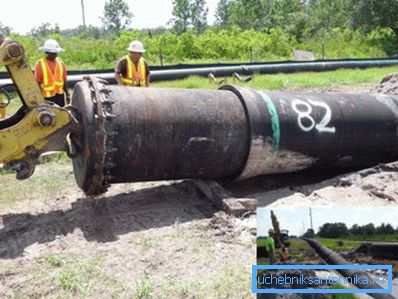

При великих діаметрах монтаж вимагає залучення важкої техніки.

вимоги

Перехід циліндра в розтруб може бути виконаний з ухилом або у формі уступу.

Розміри чавунних труб для водопроводу можуть відрізнятися від номінальних в наступних межах:

  • Довжина мірної труби - + -20.
  • Товщина стінки - -1 + 0,5.
  • Зовнішній діаметр (до 300 мм) - + - (4,5 + 0,0015D).
  • Зовнішній діаметр (понад 300 мм) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
  • Внутрішній діаметр в розтрубі - + (2,5 + 0,002 D) - (1,5 + 0,002D).

Зверніть увагу: за D при розрахунку допустимих відхилень береться номінальний діаметр.

Овальність не може виводити трубу за нормовані відхилення від номінального размера.Отклоненіе реальної маси труби від розрахункової не може перевищувати п'яти відсотків. Труби проходять гідравлічні випробування тиском, яке визначається їх класом і номінальним розміром.

ДУ Тиск випробувань, кгс / см2
клас Б клас А клас ЛА
300 і менше 40 35 25
300 - 600 35 30 20
понад 600 30 25 20

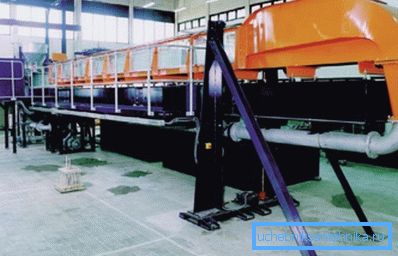

Стенд для гідравлічних випробувань.

Зауважте: робочий тиск в магістралях водопостачання зазвичай не перевищує 3-4 атмосфер. До 8-10 кгс / см2 воно може підвищуватися лише після підкачки, в межах інженерної системи будинку або невеликого мікрорайону.

Торець труби, протилежний розтруба, повинен бути обрізаний перпендикулярно її осі з відхиленням не більше 0,5 градуса.

Зсередини і зовні вироби покриваються захисним нетоксичним матеріалом. При цьому покриття не повинно перешкоджати герметизації стикового з'єднання, відшаровуватися і розм'якшуватися при температурі аж до +60 С.

Важливо: на вимогу замовника елементи трубопроводу можуть поставлятися без покриття.

Монтаж і ремонт

Як зачеканити водопровідну чавунну трубу при монтажі? Чи підлягають ремонту тріщини і відколи розтрубів?

Основна стадія герметизації трубного розтруба - його ущільнення КАБОЛКА, промасленим органічним волокном. Палять укладається в відцентрувати розтрубне з'єднання максимально щільно, після чого додатково ущільнюється вручну за допомогою карбування і молотка.

Стик мало герметизувати: КАБОЛКА потрібно захистити від біологічного розкладання, механічних пошкоджень та інших негараздів.

Як це робиться?

  • Звичайним цементом марки 400. Водно-цементна суміш, приготована в співвідношенні 1: 9, максимально щільно забивається в розтруб і ущільнюється карбуванням до тих пір, поки вона не почне відскакувати від цементної пробки. Потім розтруб закутується мокрою ганчіркою на термін до доби.

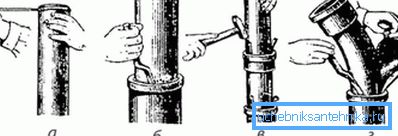

Карбування із закладенням цементним розчином.
  • азбестоцементної сумішшю, приготовленої в пропорції 1: 2 з подальшим додаванням 10 - 12 об'ємних відсотків води. Вона ущільнюється аналогічно цементу; волокна азбесту перешкоджають виникненню тріщин.

Важливо: з таким же успіхом можна використовувати фібру - рубані скловолокно.

  • розширюється цементом. На відміну від звичайного, він не вимагає ущільнення.
  • Розплавом сірки з добавкою 10 - 15% меленого каоліну. Зі зрозумілих причин залити можна лише вертикальний або похилий розтруб; як правило, сірої збірки герметизуються в заводських умовах.
  • розплавом свинцю.
  • Нарешті, свинець може бути використаний для карбування поверх каболки. Тонкий пруток з м'якого металу щільно заповнює паз, надійно захищаючи органічне волокно.

Важливо: свинець та його сполуки токсичні. Азбестове волокно і нерв теж не так щоб корисні для органів дихання. Звідси - очевидна інструкція: при виконанні відповідних робіт своїми руками не варто забувати про засоби індивідуального захисту.

Ремонт чавунних труб водопроводу можливий лише при незначних поперечних або поздовжніх тріщинах на видаленні від розтруба: в цьому випадку на ділянку трубопроводу накладається збірний чавунний або сталевий хомут з ​​гумовою прокладкою. В інших випадках (відколи розтрубів, поздовжні тріщини значної протяжності) ділянку трубопроводу замінюється.

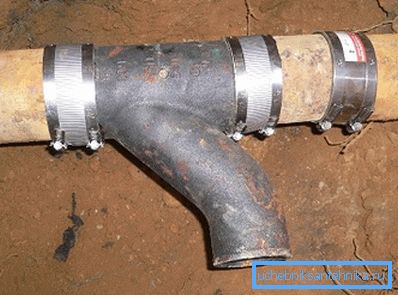

Заміна фасонини в чавунному водопроводі.

альтернативи

ВЧШГ

Перше знайомство

Під цим скороченням ховається так званий високоміцний чавун з кулястим графітом.

Щоб пояснити зміст терміну, потрібно ненадовго заглибитися в нетрі фізики.

  • Всі основні відмінності чавуну від стали - крихкість, низька пластичність і висока стійкість до корозії - визначаються наявністю в ньому однієї з форм вуглецю - графіту.
  • Звичайний графіт має вигляд мініатюрних плоских лусочок. Однак при рекристалізації, яка відбувається при введенні в розплав сірого чавуну деяких присадок (зокрема, магнію і його з'єднань), він змінює форму на кулясту.
  • При цьому фізичні властивості металу істотно змінюються: він набуває в'язкість, пластичність і стійкість до ударних навантажень, зберігаючи корозійну стійкість.

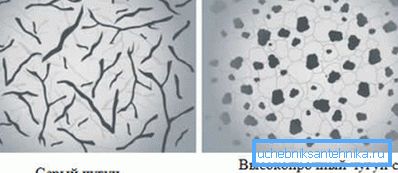

Структурні зміни в ВЧШГ.

Що особливо приємно - ціна тонни матеріалу при трансформації змінюється незначно. Сумарна частка присадок, що викликають рекристалізацію вуглецю, не перевищує 0,08% від маси чавуну.

Розтрубні водопровідні труби з ВЧШГ на сьогодні є основною альтернативної сірому чавуну.

  • Міцністю на стиск і вигин вони перевершують чавунні, не кажучи вже про всіх видах полімерних труб. Відповідно, трубами ВЧШГ магістралі водопостачання можна прокладати під жвавими автотрасами і на нестабільних грунтах. Вони володіють всіма якостями сталевих, крім їх ахіллесовою п'яти - низькою стійкості до корозії.
  • Проблема трудомісткою і нетехнологічною карбування розтрубів повністю вирішена. Замість карбування використовуються розтруби з кільцевими гумовими ущільнювачами. Зрозуміло, при значних розмірах труб збірка розтрубів на увазі використання важкої техніки; однак маса цих труб в будь-якому випадку не дасть монтувати трубопровід вручну.

Зверніть увагу! Використання гумових ущільнювачів робить допустимої незначну деформацію розтрубного з'єднання (зміна взаємного положення труб) без порушення герметичності.

На з'єднаннях допустимі невеликі зсуви і вигини.

Нормативна документація

Виробництво елементів напірних трубопроводів з ВЧШГ регламентує окремий стандарт - ГОСТ Р ІСО 2531-2008.

Виділимо його ключові моменти.

  1. Згідно з документом, труби і фасонні частини можуть мати номінальні розміри від 40 до 2600 міліметрів, що дозволяє використовувати ВЧШГ для створення магістралей, що живлять цілі міста.
  2. Склад металу, згідно ГОСТ, не повинен мати шкідливого впливу на склад води.
  3. Довжина труб регламентується стандартом в залежності від їх номінального діаметра:
DN, мм Довжина, м
40, 50 3,0
60 - 600 4,0; 5,0; 5,5; 6,0; 9,0
700, 800 4,0; 5,5; 6,0; 7,0; 9,0
900 - 2600 4,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0

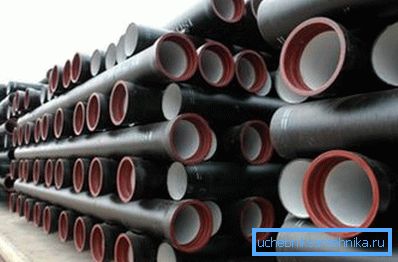

Труби ВЧШГ на складі.

Максимальна допустима кривизна складає не більше ніж 0,125% від довжини труби.

В якості зовнішнього покриття трубопроводу в залежності від умов експлуатації можуть використовуватися:

  • Металевий цинк.
  • Цинкова фарба (цинковий порошок в полімерному сполучному).
  • Поліетилен.
  • Поліуретан.
  • Фіброцемент.
  • Клейка полімерна стрічка.
  • Епоксидна смола.
  • Бітумна мастика або фарба.

Для внутрішнього захисту труб і фасонини допустимо застосування:

  • Цементних розчинів (портландцементу, шлакопортландцементу та глиноземистого цементу).
  • Поліетилену.
  • Поліуретану.
  • Епоксидної смоли.
  • Бітумної фарби (мастики).

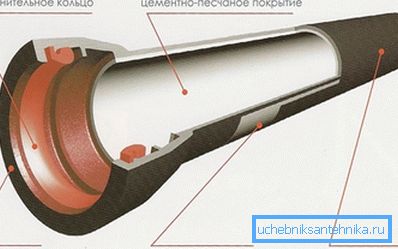

Один з варіантів виконання внутрішньої і зовнішньої захисту.

У маркуванні елементів трубопроводів має бути зазначено:

  • Виробник (назва або товарний знак).
  • Рік виготовлення.
  • Вказівка ​​на матеріал (ВЧШГ).
  • Номінальний розмір.
  • Стандарт, за яким вироблено виріб.

поліетилен

Поліетиленові напірні труби - основна альтернатива чавунному водопроводу на сьогоднішній день.

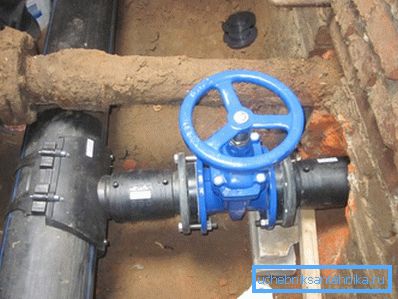

Поліетиленовий магістральний водопровід.

Детальне знайомство з ними явно виходить за рамки тематики нашого матеріалу, тому приділимо увагу лише їх ключовим властивостями.

  • Термін служби поліетилену оцінюється виробниками туманним 50+ років. На практиці можна вважати цей матеріал майже вічним.
  • Відкладень на стінках, що знижують просвіт труби, не може бути в принципі. Гладка поверхня полімеру з вкрай низькими адгезивними якостями просто не дасть засмічення сформуватися.
  • Всі з'єднання виконуються стикового зварюванням. Міцність стику становить не менше 80% міцності цільної труби.
На фото зображений процес зварювання стику.

Єдина претензія до поліетилену, що дозволяє чавунних трубах донині залишатися на ринку - висока пластичність і, як наслідок, досить помірна кільцева жорсткість. Поліетиленовий магістральний трубопровід можна прокладати в грунту, що деформується лише з захистом залізобетонним жолобом.

висновок

Будемо вважати наше знайомство з класичними та сучасними рішеннями для прокладки магістральних водопроводів, що відбувся. Як завжди, відео в цій статті запропонує додаткові матеріали. Успіхів!
