Чавунні каналізаційні труби: як вибрати потрібний матеріал

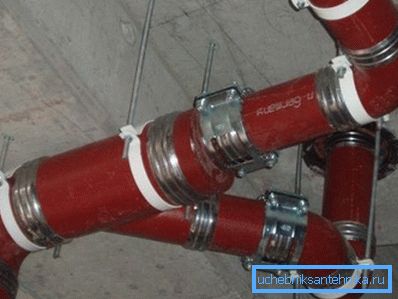

Чавун давно відомий як відмінний матеріал для виготовлення каналізаційних трубопроводів. Такі системи транспортування стічних вод відрізняються підвищеною надійністю, міцністю і якістю. Саме тому чавунні каналізаційні труби по ГОСТу 6942-98 і сьогодні широко використовуються в будівництві як індивідуальних жител, так і різних адміністративних будівель.

Різновиди чавунних труб

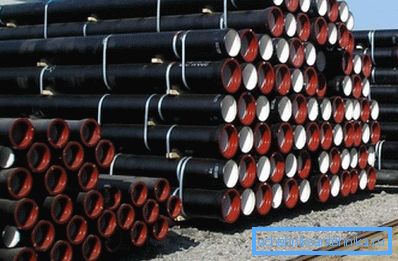

напірні безраструбная

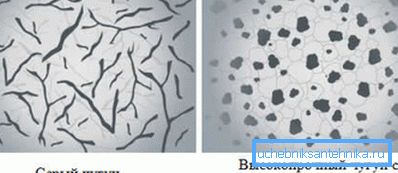

Цей вид матеріалу, що використовується для будівництва трубопроводів різного призначення, відомий фахівцям під позначенням ВЧШГ: високоміцний чавун, доповнений кулястим графітом.

При його виробництві використовується магній, який надає трубах додаткові властивості:

• міцність;
• пластичність.

Термін служби чавунних каналізаційних труб, виготовлених з даної технології, дуже довгий. У них практично виключена поява тріщин. Властивості такого чавунця те саме високовуглецевої сталі.

Перерахуємо ще кілька переваг труб ВЧШГ:

• еластичність;
• міцність на вигин;
• ударостійкість;
• стійкість до корозії;
• пристосовність до існуючих кліматичних умов.

Діаметр чавунних каналізаційних труб залежить від сфери їх застосування.

Найбільш часто з цього матеріалу будується:

1. Каналізація. Труби ВЧШГ використовуються для конструювання каналізаційних мереж великих промислових підприємств і багатоповерхових будинків.
2. водопровід. Інструкція з проектування і монтажу цих систем також передбачає застосування напірних чавунних труб, що відрізняються надійністю і довговічністю.
3. магістральні трубопроводи. Найбільш важливі відрізки мереж, що транспортують рідина під тиском, будуються з чавунних труб, які витримують внутрішній тиск, що перевищує 1,8 МПа.
4. бурові роботи. Для обсадки свердловини і інших технічних потреб можуть застосовуватися труби ВЧШГ.
5. Нафтопроводи і газотранспортні системи.

  Зверніть увагу! Ціна розглянутої різновиди деталей досить висока і вони практично не застосовуються для облаштування індивідуального каналізації своїми руками. Крім того, вироби дуже масивні і мають надлишкову міцністю.

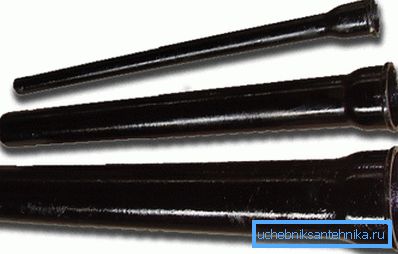

безнапірні розтрубні

Труби маркуються абревіатурою ЧК (чавунна каналізаційна) і як випливає з назви, широко застосовується саме для облаштування систем відведення використаної води. Графіт, який включений до складу чавуну, має не круглу, а кулясту форму.

Чавунна каналізаційна труба - 100, 150 або 50 мм - завжди має розтруб, який полегшує їх монтаж. Цей конструктивний елемент являє собою розширення, куди входить гладкий кінець попереднього відрізка труби або фасонної деталі.

Основна сфера застосування - монтаж каналізаційних систем невеликих промислових об'єктів або житлових будівель. Головне, щоб труби не відчували підвищених навантажень під час експлуатації.

Порада! Саме ці деталі можна застосовувати для облаштування каналізації в заміському будинку. Надійність і тривалість експлуатації гарантована.

Їх труб ЧК можна монтувати комбіновані системи, деякі частини яких сконструйовані з пластика. Для стикування застосовуються ущільнювальні гумові манжети. Особливо добре підходить каналізаційна чавунна труба 110 мм, яка може бути включена в наявну мережу без допомоги спеціальних перехідників (ГОСТ на ПВХ-труби передбачає розміри 50 і 110 мм).

У будь-якому випадку особливості з'єднання дозволяють в разі необхідності розбирати і знову збирати зливні мережі без застосування зварювального устаткування.

особливості монтажу

З'єднання чавунних виробів

Як уже згадувалося вище, з'єднання в більшості випадків здійснюється за допомогою розтрубів. Необхідно правильно підібрати розміри каналізаційних чавунних труб і, в разі необхідності, придбати додаткові перехідники і ущільнювальні манжети.

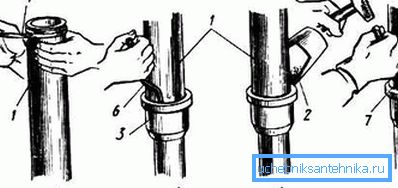

Весь процес монтажу нескладний і складається з декількох послідовних етапів:

1. Гладкий торець каналізаційної труби вставляється в розтруб інший деталі.
2. Зазор, що утворюється між поверхнею труби і зрізом розтруба, слід ущільнити за допомогою клоччя. Для цього її намотують на деталь і забивають в щілину за допомогою дерев'яної лопатки і молотка. З'єднання буде більш надійним, якщо використовувати ущільнювач, просочений бітумною смолою.
3. В кінці краще застосовувати чисту паклю, так як різні просочення погіршать зчеплення з цементним розчином.

Зверніть увагу! У процесі ущільнення торця потрібно стежити, щоб пасма не потрапили у внутрішній простір труби, інакше в цьому місці можливе утворення засмічень.

1. Потім місце стиковки обробляється будівельним розчином (цемент марки М400, змішаний з водою в пропорціях 1: 9).
2. Щоб суміш не тріскалася, поверх з'єднання слід покласти вологу ганчірку, яку можна прибирати тільки після набрання розчином міцності.

В якості альтернативи доцільно використовувати спеціальний силіконовий герметик або азбестоцемент (суміш цементу з азбестовим волокном). В останньому випадку береться 2 частини цементного порошку, 1 частина азбесту і розводяться водою до консистенції густого тесту.

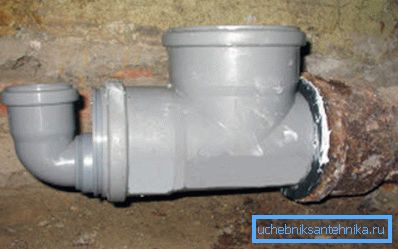

Стиковка з пластиковими деталями

При проектуванні і монтажі каналізаційних систем можна стикувати між собою частини системи, вироблені як з чавуну, так і з пластику. Якщо діаметр труб сильно відрізняється один від одного, використовуються перехідники. В іншому випадку досить встановити гумову манжету, змащену для герметичності силіконом.

Розглянемо процес більш докладно:

• якщо чавунна труба була у вжитку, її внутрішню поверхню необхідно очистити від пилу і бруду, а також ретельно відшліфувати, позбувшись від слідів корозії;
• обробити внутрішній простір з'єднання силіконом до тих пір, поки останній повністю не заповнить всі пори і нерівності чавуну;
• змастити герметиком гумовий перехідник і встановити його в чавунну трубу;
• в гумову деталь встановлюється гладкий кінець каналізаційної труби ПВХ.

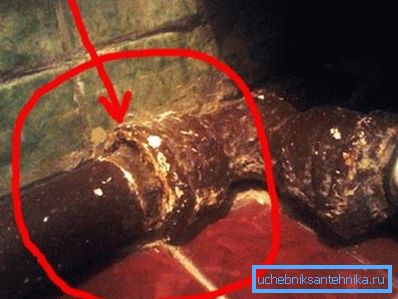

Демонтаж чавунного трубопроводу

Найчастіше виникає необхідність у демонтажі каналізації з чавуну з метою заміни її на нову, виготовлену з пластику. Це дуже трудомісткий процес. Полегшити його допоможе звичайна «болгарка».

Найкраще видаляти труби до розтруба, який послужить в майбутньому для стикування мереж один з одним. В іншому випадку доведеться окремо купувати додаткові деталі, які допомагають домогтися герметичності.

При демонтажі не можна користуватися молотками. Чавун дуже крихкий: відколовся шматок може провалитися в трубу і стати причиною засмічення в майбутньому. Краще надпілов невелику ділянку, після чого, швидше за все, чавун трісне без особливих зусиль.

Ремонт труб з чавуну

В процесі експлуатації каналізаційної системи на чавунних трубах можуть з'явитися сколи та тріщини. Герметизувати пошкоджену ділянку можна за допомогою гумової латки, зафіксованої за допомогою хомута.

Тріщини закладаються спеціальною сумішшю: 1,5 частини окису міді і 1 частина ортофосфорної кислоти змішують і відразу ж заповнюють нею попередньо зачищений і знежирений ділянку. Склад застигає дуже швидко і тримається досить добре.

висновок

Чавун - дуже якісний і надійний матеріал для монтажу каналізаційних систем. Однак, деталі з нього мають велику вагу, в зв'язку з чим при їх укладанні і з'єднанні може знадобитися використання інженерної техніки.

Більш докладно про це питання ви можете дізнатися з відео в цій статті.
