Чим і як зігнути трубу: вивчаємо особливості та технології

Найчастіше новачки і прості обивателі, зайняті прокладкою водопроводу, опалення або ремонтом інших інженерних систем, не знають, як зігнути трубу без трубогиба. А ситуації, в яких може знадобитися зігнути матеріали різного діаметру, форми і матеріалу, виникають досить часто.

Далі в статті буде розглянута інструкція гнуття труб з різних матеріалів.

Інструменти

Звичайно, гнути можна, використовуючи різні предмети і інструменти, але якщо необхідний вигин заданого радіуса, то використовують такі інструменти, як:

• Трубогиби;
• Верстат Вольнова.

Основні види трубогибов

Такі інструменти, як трубогиб існують у величезному асортименті конструкцій. Подібне різноманітність привело до необхідності класифікації (читайте також статтю Як зігнути трубу в домашніх умовах - кілька ефективних способів).

За методом гнуття розрізняють трубогиби наступних видів:

Залежно від типу приводу розрізняють трубогиби наступних видів:

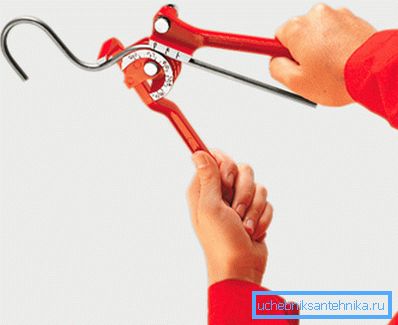

• Ручні - використовуються в основному для деформації труб малих діаметрів з кольорових металів, полімерів або нержавіючої сталі;
• Гідравлічні - дозволяють згинати матеріали діаметром більше 3-х дюймів діаметром;
• Електромеханічні - дозволяють виробляти деформацію виробів різних діаметрів з високою точність кута.

Порада. Для гнучкі своїми руками краще використовувати інструменти ручного типу, так як зігнути трубу з поліпропілену, металу, пластику, міді і т.п. з їх допомогою зможе будь-яка людина.

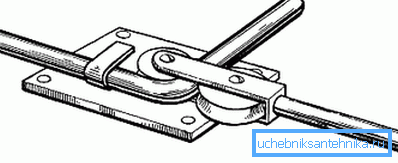

верстат Вольнова

Устаткування такого роду є простим і зручним у використанні механізмом для деформації матеріалів холодному стані.

Даний верстат складається з наступних деталей:

1. рукоятка;
2. Рухомий ролик;
3. скоба;
4. плита;
5. хомут;
6. Ролик-шаблон.

Зверніть увагу! Такого типу пристрій виготовити нескладно і в домашніх умовах досвідченому майстрові, до того ж ціна його буде мінімальною.

Особливості процесу згинання

Процес згинання може знадобитися при спорудженні величезної кількості систем і трубопроводів. Але цей процес для виробів з різних матеріалів має свої індивідуальними особливостями, знати про які необхідно ще до того, як починати процедуру згину.

Згин поліпропіленових матеріалів

У процесі ремонту вас може відвідати питання про те, як зігнути поліпропіленову трубу, і чи можна це робити?

Зверніть увагу! Виробники таких виробів, звичайно, не рекомендують цього робити, але в дійсності згинати поліпропілен можна.

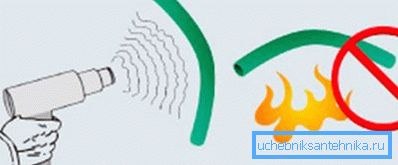

Можна зробити згинання за допомогою будівельного фена наступним чином:

1. За допомогою фена необхідно розігріти поліпропілен до температури не більше 150 градусів:
2. Після прогріву можна почати деформацію під необхідним кутом.

Порада. Для того щоб не обпекти руки надіньте рукавички.

Звичайно, можна згинати і в холодному стані, але в даному випадку радіус деформації повинен бути не менше величини, що дорівнює восьми діаметрам самої труби.

Труби з міді

Мідь - матеріал досить м'який, тому виникла проблема, як зігнути мідну трубу, не створить особливих складнощів. Однак процес згинання такого типу матеріалів небезпечний їх пошкодженням.

Для того щоб цього уникнути слід:

• використовувати сухий пісок як заповнювач;
• нагріти місце передбачуваного згину;
• виробляти вигин слід акуратно, без різких рухів.

Згинання труб зі сталі

Далі ми розглянемо, як зігнути металеву трубу.

Для цього вам будуть потрібні наступні матеріали й інструменти:

• Газова лампа;
• Сухий пісок;
• Лещата;
• Кілочки з дерева;
• Пара опор;
• Киянка з гуми.

Практично будь-якої товщини і діаметра сталева продукція гнеться одним і тим же способом, який полягає у виробництві наступних дій:

• За допомогою лещат фіксується положення;

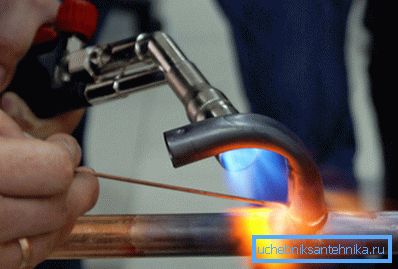

• Місце вигину нагрівається за допомогою газового пальника;

Порада. Показником готовності матеріалу стає яскраво-червоний колір металу.

• Розігріту трубу починають згинати.

Слід зазначити, що подібний метод абсолютно не підходить для оцинкованих матеріалів.

Бувають випадки, коли монтаж ведеться за допомогою виробів прямокутного перетину, і тоді необхідно з'ясувати, як зігнути квадратну трубу з невеликим перетином.

Зробити це можна в такий спосіб:

1. Трубу наповнюють піском, який буде виступати в ролі деформуючого каркаса;
2. За допомогою кілків закупорюються обидва кінці;
3. Починаємо викривлення до потрібної форми за допомогою гумової киянки.

Порада. Якщо роботи ведуться в зимовий час, тоді виріб можна заповнити водою, після замерзання якої слід почати деформацію.

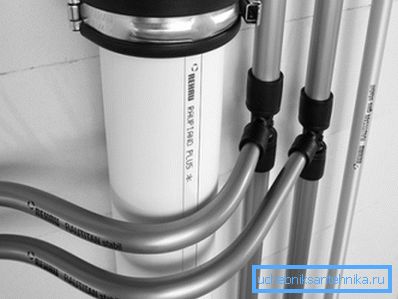

Гнемо металопластикові вироби

Такого типу трубопровід часто використовується в якості основи для створення систем «Тепла підлога».

В даному випадку вигину потрібного діаметру можна домогтися, застосовуючи один із таких способів:

1. Перший - найпростіший:
2. Затискаємо в лещата;
3. Починаємо деформацію, не допускаючи перегинів і ретельно стежачи за станом вироби;

Порада. Згин ведеться з розрахунку: на кожні 2 см не більше 15 градусів.

1. Другий - за допомогою дроту:
2. Заповнюємо шматками дроту достатньої жорсткості порожнину вироби;
3. Виробляємо вигин під необхідним кутом;
4. Витягується дріт;
5. Третій - за допомогою піску:

• Заповнюємо піском;
• Кінці вироби закриваємо заглушками;
• Фіксуємо в лещатах;
• Нагріваємо місце;
• Виробляємо деформацію;
• Видаляємо заглушки і пісок.

На закінчення

Представлені інструкції дозволять вам відповісти на питання про те, як зігнути трубу ПНД, сталеву, поліпропіленову, металопластикові та ін. Познайомившись з таким методами, самостійно спорудити навіть дуже складний трубопровід не складе для вас особливих зусиль (див.також статтю Як гнути металопластикові труби: технологія гнучкі в домашніх умовах).

А відео в цій статті відкриє ще більше секретів процесу деформації труб різного типу і розміру.
