Де і як застосовується труба 325мм

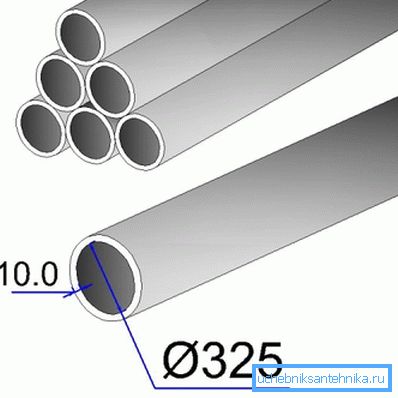

За технологією виготовлення сталева труба 325 може бути зварений чи безшовної з товщиною стінки 6 мм, 8 мм і 10 мм (марка сталі 17Г1С) - вибір матеріалу залежить від передбачуваного внутрішнього тиску. Для спіралешовние труб характерна мала товщина стінки, тоді як для цільнотягнутих можлива тільки товста стінка (ГОСТ 20295-85)
Про деякі особливості такого конструкційного матеріалу ми поговоримо нижче, а також продемонструємо вам тематичне відео в цій статті.
загальне знайомство
Примітка. Сталеві 325-ие труби найчастіше застосовуються для опалення, водопроводів, нафто- і газопроводів і можуть монтуватися під землею, по землі і по повітрю. Крім того, б у матеріал може бути використаний в якості обсадних труб для бетонних паль або вертикальних опор для водовідводів, рекламний щитів і так далі.
Послуги при продажу

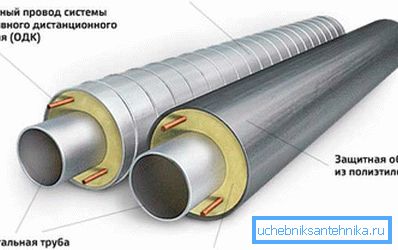

- Для збільшення експлуатаційного ресурсу заводи виробники при продажу пропонують таку послугу, як ізоляція сталевого трубопроводу - і це не просто збільшує термін служби, а забезпечує безпеку, що є важливим чинником в проектуванні, як того і вимагає будь-яка інструкція.
- Як зовнішній ізолюючого матеріалу для трійників, відводів і всієї магістралі в цілому може послужити цементно-пісочне покриття (ЦПП).
- Крім того, це може бути внутрішня цементно-пісочна ізоляція (ЦПІ) для трійників, відводів і всієї магістралі в цілому може послужити цементно-пісочне покриття.
- І, нарешті, вельми посилена ізоляція (ВУС), яка складається з трьох шарів і захищає нафто- і газопроводи від корозії і механічних пошкоджень. Звичайно, ціна ВУС найбільш висока.

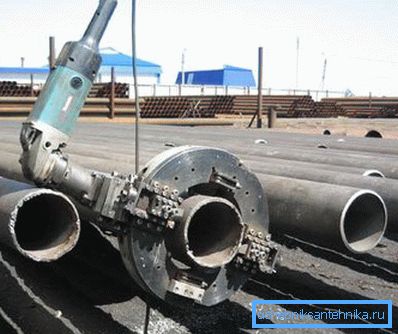

- Скіс торцевої частини (фаска) досягається шляхом її зрізу на 45 ?, хоча це може бути і інший кут, в залежності від ергономічної, технологічної або декоративною мети, причому, то може бути, як нова, так і труба бу 325. Процес нарізування можна розділити за трьома категоріями, це газокиснева, повітряно-плазмова і механічна різання.
- Найбільш поширеним, але і найдорожчим є механічний спосіб і його здійснюють на трубних заводах на спеціальному обладнанні.
- А ось газокисневого і повітряно-плазмовий метод застосовують в польових умовах. Тобто безпосередньо на місці монтажу. Зазвичай такий спосіб використовують при конструктивних змінах проектів і дефіциті часу. Такий вид робіт своїми руками може виконати лише зварювальник високої кваліфікації.
інші характеристики
| Діаметр (мм) | Товщина стінки (мм) | ГОСТ | Марка сталі | Довжина від-до (м) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Труба безшовні гарячодеформовані
Примітка. Для того щоб визначити вагу труби 325х6 або вага труби 325х8 (і інших), вам потрібно масу одного погонного метра помножити на її довжину.
| Товщина стінки (мм) | 6 | 7 | 8 | 9 | 10 | 12 |
| Маса погонного метра 325-ой труби | 47,2 | 54,9 | 62,54 | 70,14 | 77,68 | 92,63 |
| Кількість погонних метрів на тонну матеріалу | 21,19 | 18,25 | 15,99 | 14,26 | 12,87 | 10,8 |
Таблиця маси на погонний метр

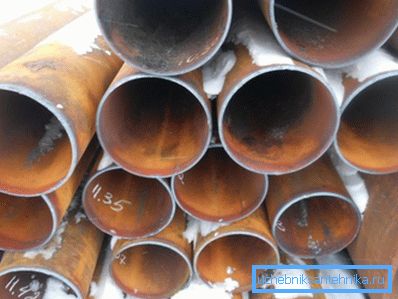

Примітка. Ще вага труби 325-8 мм буде залежати від того, новий чи це екземпляр, відновлений або залежаний. Різниця, звичайно незначна і не впливає на технічні умови, але, тим не менш, вона є.
холодна прокатка

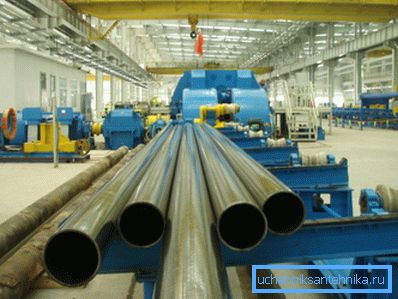

Холодна прокатка труб здійснюється на унікальному стані пільгерної типу ХПТР 350-8 - це для безшовних холоднокатаних виробів з зовнішнім діаметром від 140 мм до 325 мм. Для виробництва використовується нержавіюча, вуглецева і легована сталь з певним межею міцності 1000МПа, вимірюється в холодному стані металу (дізнайтеся тут, як виконується фарбування труб).
Цілком природно, що продукція, катана на прецизійному стані, має особливо точні геометричні параметри і таку ж товщину стінки, крім того, це відноситься і до якості сплаву.
Виготовлення труб на прецизійних верстатах дозволяє використовувати такі вироби не тільки для транспортування різних рідин і газу, але також у хімічній промисловості, суднобудуванні і навіть для авіаційної і космічної техніки. ХЛТР 350-8 має торцеву завантаження заготовок, які подаються в осередок деформації торцевих упором, привід розташований спереду, з правим або лівим виконанням.
До загального складу обладнання для прокату входить цілий комплекс машин, відповідальних за операційний процес. До таких можна віднести робочу тривалкові кліть і привід її переміщення, обладнання подає ділянки важільним перемиканням, проміжний і передній патрон, один стіл для завантаження, а інший для приймання готових виробів, пристосування для збору і подачі техсмазкі, а також пристрій для захисту.

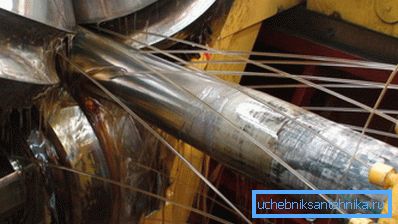

Для отримання труб круглого перетину і високої якості виробництва потрібна тривалкові кліть, яка знижує разностенность заготовки на виході. Такий пристрій складається з силової рухомий станини, яка призначена для зусилля прокатки і її калібрування, а також з рухомою касети, на якій розміщені робочі валки.
ЗОР охолоджуюча рідина (МОР) подається в зону деформування з сопел на спреєр, які розташовуються по обидва боки кліті.
Подаючий механізм призначений для імпульсного просування труби при проходженні касети під час відкриття валків. Імпульсну подачу оброблюваного матеріалу, а також відведення патрона здійснюється за допомогою сервоприводу, де робочий режим задається електросистемою управління.
| № п / п | значення | Одиниця виміру | параметри |
| 1 | Максимальний зовнішній діаметр заготовки з позитивними допусками, не більше | мм | 360 |
| 2 | товщина заготовки | мм | 5-40 |
| 3 | довжина заготовки | м | 2,5-8 |
| 4 | Допуск зовнішнього діаметра заготовки | мм | ± 1.0 |
| 5 | Допуск товщини стінки заготовки, не більше | % | ± 12.5 |
| 6 | опуклість заготовки | мм / м | 2 |
| 7 | Зовнішній діаметр готової труби | мм | 140-325 |
| 8 | Товщина стінки готової труби | мм | 3-32 |
| 9 | Максимальна довжина готової труби | м | 25 |
| 10 | Чистота поверхні Ra готової труби | мкм | 0,8 |
| 11 | Допуск товщини стінки готової труби при скороченні товщини стінки не менше 50%, не більше | % | ± 6,0 |
| 12 | Допуск зовнішнього діаметра готової труби | мм | ± 0.7 |
| % | ± 0,2-0,3 | ||
| 13 | Довжина ходу силовий станини | мм | 1600-1700 |
| Довжина ходу робочої касети | 1100 | ||
| 14 | Робоча зона прокатного калібру | мм | 950 |
| 15 | Максимальна швидкість кліті | дв.хід / хв | 45 |
| 15.1 | Робоча швидкість кліті | дв.хід / хв | 30 |
| 16 | величина подачі | мм | 2-25 |
| 17 | Кількість подач за цикл | 2 | |
| 18 | Кут повороту, не більше | ° | 35 |
Технічні характеристики холодного прокату
висновок
На закінчення можна сказати, що ми привели лише загальні характеристики 325-их труб і коротко, в загальних рисах, розповіли лише про холодному методі прокату, як одному з найбільш високоточних. Але ви завжди можете вибрати матеріал, виготовлений іншим методом, якщо вам не обов'язкова висока точність (див.також статтю Безнапірні труби - вивчаємо всі види і їх особливості).
