Діаметр каналізаційної труби

При установці сантехнічного приладу постає завдання його приєднання до системи каналізації. Щоб це зробити, потрібно знати, який діаметр труби підібрати. Крім того, бажано орієнтуватися в ситуації на ринку.

різновиди діаметрів

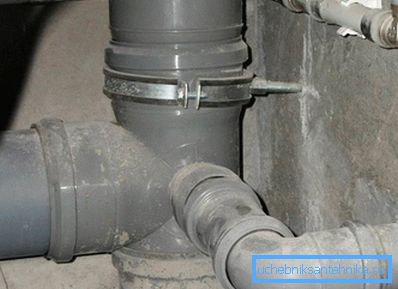

Значення діаметра труби каналізації багато в чому залежить від місця установки. Якщо не говорити про колекторах, які збирають усі стічні води від житлових і промислових споруд, то діаметр труб всередині будівлі переважно дорівнює 50, 110 мм. Діаметри трубопроводів зовнішніх мереж коливаються в межах 110-600 мм.

Порада! Так як диктує фактором у виборі діаметра трубопроводу є обсяг стічних вод, то при монтажних роботах слід брати до уваги, скільки сантехнічних виробів встановлюється і яка пропускна здатність труб монтируемой системи.

• Як правило, стояки внутрішньої каналізації та випуски в зовнішню мережу мають O 110 мм. Відводи від сантехнічних приладів, крім унітазу, влаштовуються з труб діаметром в межах 32-50 мм.
• Зовнішня каналізація населених пунктів влаштовується різних діаметрів в залежності від кількості точок підключення по ходу руху транспортуються стоків. Від приватного житла, як правило, відводиться трубопровід O 110 мм.
• Від багатоквартирних висотних будівель випуск в зовнішню каналізацію може виконуватися трубопроводом O 160 мм.

Труби, як відомо, мають внутрішній і зовнішній діаметри. Раніше для влаштування систем каналізації застосовувалися вироби, переважно виконані з чавуну або азбестоцементу. У нормативно-технічній літературі і при проектуванні ці труби вказувалися з внутрішнім діаметром, який позначається Dвн. Зараз частіше застосовуються труби, виготовлені з полімерних матеріалів. Для них уже вказується зовнішній діаметр з позначенням Dн.

При проектуванні і монтажі на це потрібно особливо звертати увагу. Обидва значення діаметра грають важливу роль в залежності від робіт, які проводяться. При проведенні розрахунків до уваги береться те, який діаметр труби у внутрішній її частині, в той час як при безпосередньому монтажі на першу роль виходить діаметр зовнішній. Саме від нього відштовхуються, коли потрібно дотримуватися нормативні відстані до інших комунікацій, особливо при прокладці трубопроводів нижче поверхні землі.

Так як труби мають широкий асортимент, то вироби з однаковими внутрішніми діаметрами можуть мати різний зовнішній перетин і навпаки. Вся справа в товщині стінок. Труби, які застосовуються в напірної каналізації або знаходяться в землі під впливом великих зовнішніх навантажень, товщина стінок збільшується. Знаючи зовнішній діаметр трубного вироби і його товщину стінок, можна обчислити значення внутрішнього перетину. Для цього від Dн потрібно відняти дві товщини стінки.

Діаметри каналізаційних труб з різних матеріалів

• Пластикові каналізаційні труби останнім часом все частіше знаходять своє застосування. Вони без особливих проблем витісняють чавунні вироби, які на ринку були присутні не одне десятиліття. Такі вироби мають порівняльні переваги, різноманітний асортимент і легко піддаються монтажу. Сортаментом пропонуються пластикові труби для внутрішньої каналізації розміром в перерізі 32, 50 і 110 мм. Велика розмаїтість фасонних деталей дозволяє легко з'єднувати вироби. При стикуванні труб на розтрубах передбачені прокладки з гуми, які не дають утворитися течі. З'єднання виробів між собою і фасонними частинами відбувається завдяки не тільки раструбам, але і спайці, яка проводиться спеціальними установками. Такі труби добре пропускають стоки. Крім того, вони довговічні і з їх участю не виникають серйозні аварії. Мережі зовнішньої каналізації монтуються з труб діаметром від 110 мм.
• Зараз широке застосування мають труби ПВХ. Вони характеризуються високою зносостійкістю, тривалим терміном експлуатації. Крім того, у виробів хороша пропускна здатність. Практично вони займають провідне місце на сьогоднішній день при монтажі каналізаційних систем. Крім найпопулярніших розмірів в перерізі 32, 50 і 110 мм, діаметр труб ПВХ може бути і більше. При монтажі каналізаційних трубопроводів за межами будівель використовують вироби діаметром в межах 110-500 мм, при цьому стінки можуть бути товщиною до 15 мм. Безумовно, труби з такими характеристиками прокладають для пристрою трубопроводів магістрального призначення.

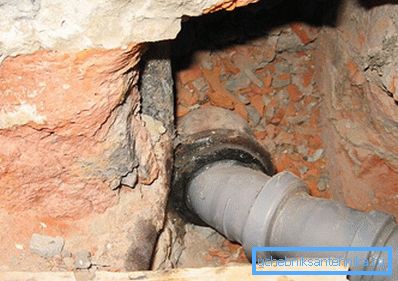

• Старі добрі чавунні труби хоча і відживають свій вік, але вони ще застосовуються в наші дні. Вони рідко використовуються при внутрішньому монтажі, але при прокладці зовнішніх мереж такі вироби ще зустрічаються. Сучасні труби з чавуну виготовляються методом лиття. Вони добре протистоять корозії і мають з внутрішньою стороною покриттям, яке мінімально перешкоджає проходженню стоків. З'єднуються труби за допомогою розтрубів із застосуванням манжет або кілець ущільнювачів. Діаметри чавунних виробів є стандартними. Середні діаметри визначаються розмірами в перетині в межах 50-300 мм. При прокладанні магістральних ліній діаметри збільшуються до 1200 мм.

Порада! Щоб визначити діаметр труби, потрібно подивитися на поверхневу маркування. Потрібне значення написано в кінці тексту цифрами.

Діаметри труб для сантехнічних приладів

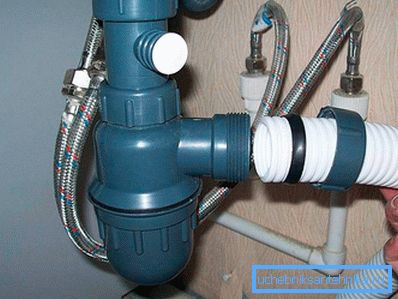

• Разом з умивальником або раковиною в комплекті пропонуються фасонні деталі, які можуть приєднуватися до труб O 40, 50 мм. Виходячи з цього, найбільш раціональним буде зробити відвід від цих сантехнічних приладів O 50 мм. Така труба буде нормально пропускати необхідний обсяг води.
• Серед сантехнічних приладів тільки унітазу потрібна відвідна труба O 110 мм. При цьому ця умова має виконуватися обов'язково. Крім того, труба, яка буде відводити стоки від унітазу, повинна бути якомога меншою довжини і перебувати ближче до стояка. Щоб з'єднати випускну частину унітазу з патрубком відведення потрібно вдатися до допомоги спеціальної фасонної частини (тільки в тому випадку, коли неможливо без неї зістикувати унітаз з трубою), яка називається гофрой. Вона має манжети, які не допускають течі і виникнення неприємного запаху.
• Як відомо, з ванни випливає чималий обсяг рідини. При цьому труба відводу має невеликий діаметр - 50 мм. Справа в тому, що тут грає роль швидкість витікання. Через отвір малого діаметру стоки будуть витікати невеликим обсягом за одиницю часу. Крім того, існуюча решітка додатково зменшує швидкість потоку, тому більшої пропускної спроможності для відвідної труби не потрібно.
• Як показує практика, на кухні одночасно може розташовуватися крім раковини ще й дві машини - посудомийна і пральна. Якщо від мийки повинна відходити труба O 50 мм, то від посудомийки має йти виріб розміром в перерізі від 40 мм, а від прального агрегату - 32 мм. Для них застосовується тільки одна каналізаційна труба O 50 мм, від яких йдуть відводи до приладів. У ці відводи вставляються зливні шланги і, якщо потрібно, застосовуються манжети.
• Душова кабіна відрізняється від ванни тим, що в першому випадку обсяг води при відведенні невеликий. При прийнятті душа відводиться стоків в одиницю часу рівно стільки, скільки надходить на лійку. При цьому піддон сантехнічного вироби має отвір таке ж, як у ванни. До душовій кабіні додаються фасонні частини, в тому числі зливний шланг, який може бути в діаметрі від 32 до 50 мм. Звідси висновок - для відводу стоків досить вироби з розміром в перерізі 50 мм.

Такий широкий асортимент каналізаційних труб не повинен створити проблем власникові приміщення при виборі потрібного виробу для відводів стоків від сантехнічного приладу.
