Діаметри мідних труб: огляд сортаменту і сфери застосування

Одним з достоїнств, характерних для труб з міді, є порівняно нескладний монтаж, який можна здійснити своїми руками поле нетривалої практики. Однак в даному випадку головною складністю є не саме облаштування з'єднань, а підбір елементів по перетину і товщиною стінки.

Тут потрібно відзначити, що активно застосовувати такі вироби почали на заході, тому замість звичної нам метричної системи широко використовується дюймова. Саме це найчастіше ставить в тупик недосвідчених майстрів, і тому для вирішення проблеми ми настійно рекомендуємо вивчити дану статтю.

характеристики матеріалу

Загальні властивості і методика виробництва

Мідні труби є матеріалом, який почали застосовувати для облаштування комунікацій досить давно. Цьому сприяла відносна легкість обробки металу, а також хороші експлуатаційні показники. Дана комбінація якостей привела до того, що мідь активно використовується і зараз - нехай і не в таких масштабах як сталь, чавун або технологічні полімери.

На сьогоднішній день існує дві методики виробництва труб.

Безшовні труби, які є найбільш якісними, і тому досить затребуваними, роблять так:

• В якості сировини береться мідний брусок. Зазвичай до складу його входить не тільки мідь, але і різні добавки, що забезпечує поліпшення експлуатаційних характеристик готового виробу.
• Далі брусок нагрівається, після чого з нього на прошивному стані формується порожня гільза з досить товстими стінками.

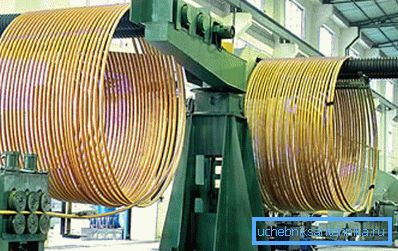

• Після цього гільзу відправляють на прокатний стан, де круглі вальці обробляють її поверхню, стоншуючи стінки і пропускаючи деталь через калібруючу фільєру. В результаті виходить, наприклад, мідна труба 1 4 дюйми - в залежності від того, яке перетин було закладено в налаштуванні верстата, і яка заготовка була використана.

Зверніть увагу! При виготовленні деталей великого діаметра можливий повторний нагрів гільзи для полегшення прокатки. Природно, в цьому випадку витрати на виробництво деталі збільшуються.

Куди рідше виробляють вироби зварного типу. У цьому випадку в якості заготовки береться смуга металу, яка згортається в трубку навколо матриці певного розміру. Краї смуги зварюються, а шов зачищається.

Подальша обробка багато в чому визначає властивості матеріалу:

• Більш міцними, але в той же час більш жорсткими і менш зручними при монтажі є невідпаленого труби. Після виготовлення вони не піддаються температурній обробці, завдяки чому зберігають незмінною внутрішню структуру металу.
• Якщо ж після виробництва заготовки проходять процедуру відпалу, то внутрішня кристалічна решітка міді частково модифікується. З одного боку, це призводить до незначної втрати міцності і зниження температури плавлення, але з іншого - виріб стає гнучким, що істотно спрощує монтаж.

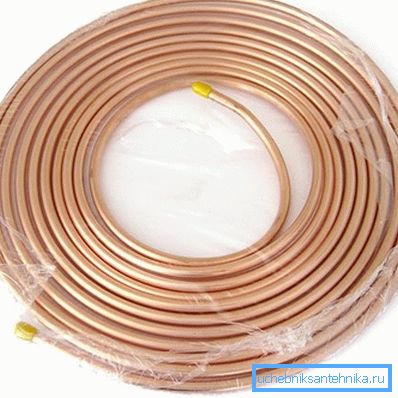

Зверніть увагу! Відпалений мідна труба 5 8 дюйма (а іноді і деталі з великим перетином) може поставлятися в бухтах значного метражу. Невідпаленого різновиди практично завжди поставляються поштучно, оскільки спроба їх зігнути може привести до необоротної деформації.

переваги

Серед достоїнств труб з міді можна виділити такі:

• По-перше, матеріал практично не піддається корозії. Навіть при тривалому контакті з рідиною в досить жорстких умовах (перепади температури, солоність, присутність вуглекислого газу) може з'явитися хіба що патина (характерний зелений наліт). На експлуатаційні властивості конструкції цей наліт не впливає.

Зверніть увагу! Фахівці не рекомендують зчищати патину з ділянок, прихованих від нашого погляду: вона є хімічно інертною, і тому виступає в якості додаткового захисного шару. Природно, така інструкція носить неформальний характер, але вона дуже дієва.

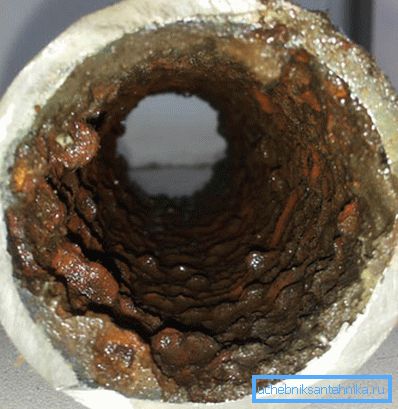

• Ще один плюс - гладка внутрішня поверхня. Всередині не утворюються нарости (як, наприклад, в чавунних або сталевих виробах), і тому навіть досить тонка мідна труба 8мм зберігає свою прохідність протягом усього терміну експлуатації.

• До переваг можна віднести високу пластичність при хорошій термостойкости. Саме з цієї причини мідь застосує в різних теплообменниках: матеріал гарантовано не розплавиться (до +250⁰З без ознак деформації витримує навіть найтонша стінка), а гнучкість дозволяє сконструювати досить складну розведення.

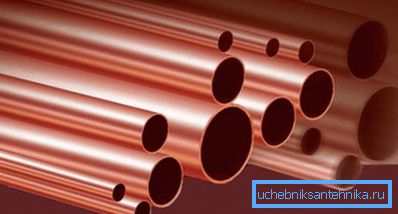

• Нарешті, до плюсів слід віднести і широкий асортимент. Підібрати деталь можна практично для будь-якого завдання, оскільки перелік доступних діаметрів обчислюється не одним десятком значень.

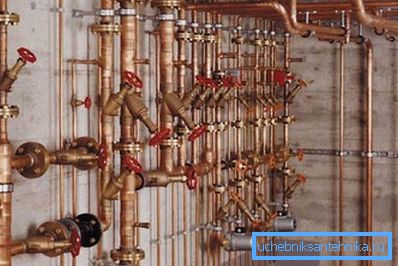

Якщо ж говорити про мінуси, то найбільш значущим для нас буде висока ціна. Ні мідні труби опалення, ні мідний водопровід не можна назвати бюджетними рішеннями.

Втім, хороші експлуатаційні показники разом з привабливим зовнішнім виглядом компенсують цей недолік. Тому, якщо є можливість - заплатите один раз, і більше не замислюйтесь про функціонування системи.

Розмірна сітка

Основні перетину і методика перекладу

Як ми зазначали вище, найчастіше перетин труби позначається в частках англійської дюйма. Складно це тільки на перший погляд, оскільки, розібравшись, ви зможете буквально «з літа» переводити ці величини, підбираючи деталь у відповідності із завданням.

Розрахунки виконуються досить просто:

• Так, величина одного дюйма складає приблизно 25 мм (насправді 25,4 мм, але така точність потрібна тільки в дуже рідкісних випадках).
• Тепер, щоб дізнатися, наприклад, діаметр в мм мідної труби 1 4 дюйми, ми 25 множимо на 1/4. У підсумку отримуємо величину в 6,25 мм.

Порада! Таким чином можна отримати тільки приблизне значення, оскільки відхилення зазвичай пояснюються різною товщиною стінки у різних типорозмірів. Втім, для побутових потреб цієї точності вистачає.

Повна таблиця діаметрів мідних труб наводиться нижче:

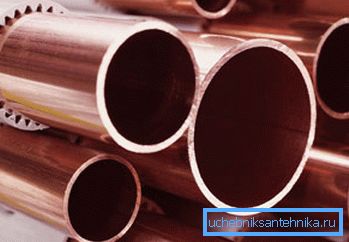

  Зверніть увагу! Іноді в маркуванні труби вказуються все-таки не дюйми, а перетин і товщина стінки в міліметрах. Наприклад, мідна труба 6х1 має діаметр 6 мм і стінку в 1 мм.

маса виробу

Знаючи ці дані, можна досить легко розрахувати масу погонного метра для обчислення навантаження на несучі конструкції:

М = (D - S) * S * 3,14 * p / 1000, де

• M - питома вага труби (кг / шт).
• D - зовнішній діаметр, мм.
• S - товщина стінки, мм.
• P - щільність міді, 8,9 г / см³.

Отже, якщо у нас є мідна труба 1 1 8, то:

М = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 г / шт.

Як і у випадку з перетином, цифри виходять досить приблизні, але для оцінки ситуації їх цілком достатньо.

Застосування труб різного діаметру

Спектр застосування мідних виробів досить широкий:

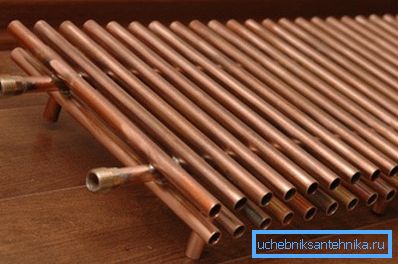

• Мідна труба 10 мм і менше використовується для монтажу внутрішніх теплообмінників в системах опалення та кондиціонування. Малий діаметр таких труб забезпечує максимальну ефективність функціонування подібних пристроїв за рахунок хорошої передачі енергії.

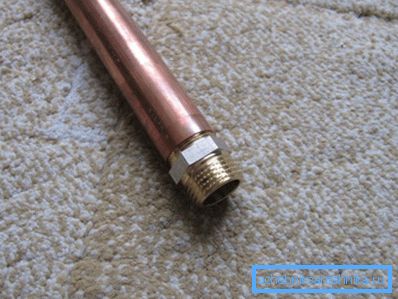

• Вироби від 10 до 25 мм застосовуються для монтажу водопроводів. Мідна труба 1 2 дюйми є однією з найбільш часто задействуемих при облаштуванні системи подачі води. Те ж стосується і деталей на 3/4 дюйма.

• Різновиди до 40-45 мм використовують для систем зливу. Незважаючи на порівняно невеликий діаметр, вони забезпечують ефективне водовідведення за рахунок високої прохідності.
• Мідна труба 3 8, а також більш товсті різновиди добре підійдуть і для опалювальних систем. Висока термостійкість матеріалу разом з відмінною теплопровідністю тонких стінок дозволяють обігрівати приміщення з мінімальними енерговитратами.
• Найтовстіші труби застосовуються для прокладки відводів від водонесучі магістралі, а також в якості декоративних і захисних елементів, наприклад, кожухів для напіввідкритій проводки.

висновок

Використовуючи інформацію, викладену вище, ви зможете досить легко визначити діаметр в мм мідної труби 1 2 дюйми, обчислити питома вага такого виробу, і зрозуміти, чи підійде воно для стоїть перед нами завдання. Втім, з часом з'явиться навик, і робити обчислення просто не доведеться.

А щоб цей навик сформувався швидше, рекомендуємо частіше застосовувати отриманих знання на практиці, і уважно вивчати всю доступну додаткову інформацію, в першу чергу - відео в цій статті.
