Діаметри труб пвх - існуючі види і області застосування

Сфера застосування полівінілхлоридних (ПВХ) труб досить обширна. Причому, в залежності від призначення, їх діаметри можуть бути самими різними. Далі ми розглянемо найбільш поширені їх розміри, і для яких цілей вони використовуються.

Загальні відомості

Вже згадана продукція є досить популярним матеріалом для прокладки промислових і побутових комунікацій.

Це пояснюється такими її перевагами як:

• довговічність;
• надійність;
• Стійкість до корозії;
• Можливість прокладати трубопровід під землею на великій глибині, завдяки високій міцності;
• Невелика вага виробу, що знижує витрати на транспортування і спрощує процес укладання;
• Простота монтажу, так як даний процес не потребує будь-якого спеціального обладнання. В результаті складання побутового трубопроводу можна виконати своїми руками;
• Стійкість до впливу високої температури - матеріал починає плавитися при температурі 180-220 градусів за Цельсієм, у поліетиленових і поліпропіленових аналогів цей показник набагато нижче;
• Невисока ціна матеріалу - вироби коштують на 30 відсотків дешевше поліетиленових аналогів.
• Теплопровідність близька до показника теплоізоляційних матеріалів;
• Екологічність, завдяки чому вироби використовують для монтажу питних трубопроводів;
• Відмінна пропускна здатність завдяки хорошим гідравлічним властивостями;
• Здатність витримувати тиск до 16 бар.

Зверніть увагу! На відміну від поліетиленових аналогів, розглянутий матеріал сприйнятливий до ударних навантажень. Причому, з пониженням температури навколишнього середовища, його крихкість підвищується.

Слід зазначити, що в даний час існує 2 види ПВХ трубних виробів:

1. Зі звичайного полівінілхлориду (PVC);
2. З непластифицированного полівінілхлориду ПВХнп (PVC-U).

Найчастіше при їх виробництві застосовують матеріал PVC-U, так як він відрізняється кращими технічними характерістікамі.Благодаря цього виробу можна застосовувати для напірних трубопроводів.

Діаметри і сфери застосування

Класифікація по діаметру

Залежно від розмірів, класифікація розглянутих виробів виглядає наступним чином:

Для зовнішніх систем

Отже, як вже було сказано вище, для монтажу зовнішньої каналізації застосовують труби ПВХ великого діаметру.

Найбільш поширені серед них такі:

• Діаметром 160 мм - за допомогою цих виробів, як правило, виконують безнапірні каналізаційні системи для сільськогосподарських, промислових і побутових об'єктів. Довжина може бути різною:

• 1м;
• 2м;
• 3м.

Допустима глибина закладки залежить від товщини стінок (класу жорсткості). Наприклад, трубу SN4 дозволяється закладати під землю на глибину до 8м, а SN 2 тільки на 4м.

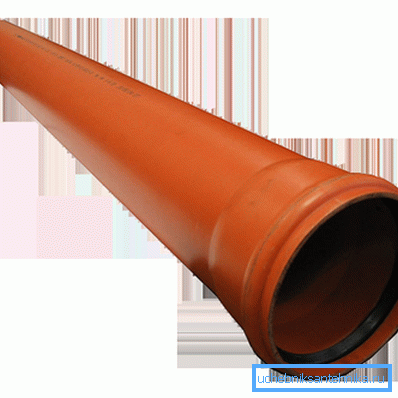

• Труба ПВХ 200 мм орієнтована на монтаж каналізаційних безнапірних систем, що обслуговують промислові будівлі, а також великі житлові будинки. Іншими словами, вона застосовується там, де передбачається великий обсяг стоків. Крім того даний діаметр підходить для укладання зливових систем відведення каналізаційних стоків, що запобігають затопленню міських площ і вулиць.
• У тих випадках, коли до каналізаційної системи пред'являються підвищені вимоги до експлуатаційних властивостей, виправдане використання полівінілхлоридних труб перетином 315 мм. Їх стінки тришарові - внутрішній і зовнішній шар виконані з непластифікованого полівінілхлориду. При цьому вироби мають невелику вагу.

Порада! Всі розміри перерахованих вище виробів містить таблиця діаметрів труб ПВХ, яку можна знайти в довідковій літературі.

Класифікація за призначенням

Всі існуючі види даної продукції класифікуються за призначенням:

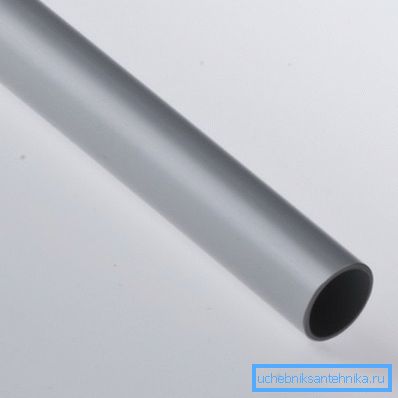

• Водопровідні напірні;
• Каналізаційні безнапірні;
• Обсадні, для монтажу свердловин.

Далі детальніше розглянемо особливості кожного виду.

напірні

Напірні трубні вироби розрізняються в першу чергу за способом монтажу.

Вони можуть бути:

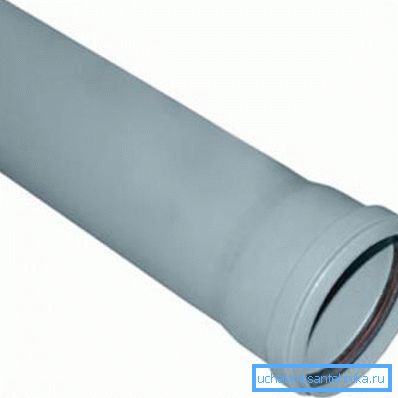

• розтрубними;
• Для холодного зварювання.

Труба ПВХ 16 мм володіє найменшим можливим перерізом, максимальний же складає 400 мм. Мінімальний діаметр вироби з розтрубні з'єднанням становить 90 мм.

Зверніть увагу! При покупці виробів з розтрубом, слід мати на увазі, що в стандартній довжині, заявленої виробником, не враховано довжина розтруба.

Розтрубні напірні труби нагадують каналізаційні, однак, їх вузол з'єднання забезпечує велику герметичність завдяки щільному гумовому кільцю, яке встановлюється в спеціальний паз розтруба.

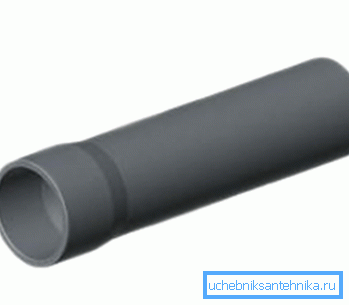

Вироби під холодне зварювання з'єднуються спеціальним клеєм, який являє собою розчинник. Склад зварює деталі, що з'єднуються, ніж забезпечує надійний і герметичний стик.

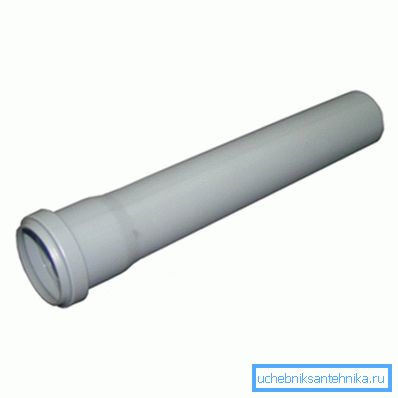

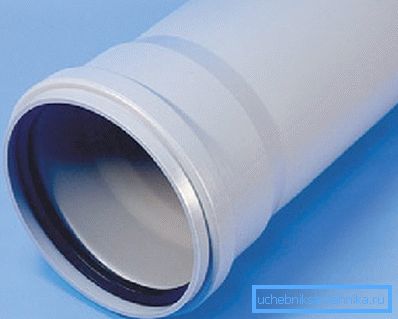

Каналізаційні безнапірні

Для каналізаційних систем, що функціонують самопливом, нерідко використовують ПВХ труби. Їх допустимий тиск не перевищує 0,16 МПа, а максимальна допустима температура - 450 градусів за Цельсієм.

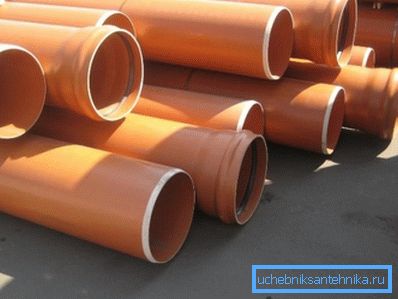

Вироби для зовнішньої каналізації фарбують в рудий колір.

Збірка трубопроводу здійснюється розтрубним способом, завдяки чому інструкція по монтажу системи гранично проста:

• Деталь вставляється в розтруб, який ущільнений гумовим кільцем.
• Потім місце стику герметизується силіконовим герметиком.

Зверніть увагу! Для надійності з'єднання, необхідно забезпечити співвісність деталей. У разі перекосу, ущільнювальне гумове кільце примнеться і стик розгерметизується.

Дана продукція розрізняється по класу жорсткості:

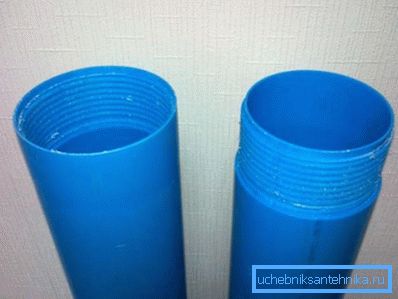

обсадні різьбові

Даний тип виробів застосовують при влаштуванні водозабірних свердловин, а також технічних трубопроводів, які транспортують хімічні реагенти. Особливістю цих виробів є хороша стійкість до впливу різних агресивних хімічних речовин.

Їх довжина становить 3-4м, а діаметр може знаходитися в межах 80-225 мм.Трубопроводи даного типу монтуються різьбових-розтрубним способом. Завдяки цьому з'єднання виходить ще більш надійним і герметичним.

Причому, завдяки різьбленні, підвищується стійкість стиків до вертикальних і горизонтальних навантажень, які можуть виникнути в результаті внутрішнього або зовнішнього розтягуючого давленія.К наприклад, ПВХ-труба діаметром в 125 мм здатна витримати навантаження в 5 тонн і навіть більше. Таким чином, для свердловини глибиною в 200 метрів запас міцності збільшений в сім разів.

висновок

Як ми з'ясували, на сьогоднішній день існує великий асортимент ПВХ труб з різними діаметрами. Цей параметр залежить в першу чергу від області застосування виробу, а також від деяких інших параметрів трубопроводу.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
