Дюймова труба - переклад в метричну систему обчислення

Для багатьох людей звичніше і рідніше метрична, а не дюймова система числення. Звичайно, перевести сантиметри в дюйми не так вже й складно, але у випадку з позначеннями розмірів труб, є чимало тонкощів. Через це багато початківці сантехніки відверто «плавають» при виборі, і можуть допустити серйозну помилку.

Що таке трубний дюйм?

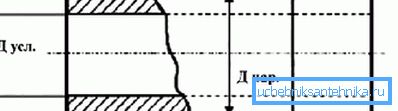

Найважливішим параметром є внутрішній діаметр, хоча частіше при виборі використовують умовний діаметр (Ду), простіше кажучи, величину просвіту. Саме від нього залежить пропускна здатність.

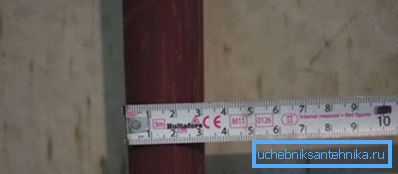

Звичайний дюйм дорівнює 25,4 мм, але в сантехнічної області це правило, на перший погляд, не працює. Наприклад, зовнішній діаметр дюймової труби в мм становить 33,5 мм (значення наведено для ВГП трубопроводу). Звичайна людина в такій ситуації може подумати, що в його розрахунки закралася помилка.

Вся справа в тому, що орієнтуватися потрібно не по зовнішньому, а по Двн, але і в цьому випадку точної відповідності 25,4 мм немає. Так, водопровідного дюйму відповідає Ду 25,0 мм, а що стосується Двн, то тут розкид може бути ще більше. Інструкція по виконанню будівельних робіт навряд чи згадує про складнощі перекладу одиниць виміру, тому можна легко помилитися.

Так, для легкої ВГП труби Двн складе 27,9 мм, для звичайної - 26,4, а для посиленої - 25,5, причина такого розкиду полягає в товщині стінки. Якщо в такій ситуації людина буде орієнтуватися на Дн, то, швидше за все, зупиниться на варіанті 26,8 мм, а цей розмір вже відповідає? дюйма, ціна такої помилки може бути значною.

Зверніть увагу! Навіть незначна на перший погляд помилка в меншу сторону сильно впливає на пропускну здатність і тиск в системі. Це може негативно позначитися на її довговічності.

Розміри труб з різних матеріалів

Переклад дюймових труб в метричні особливо важливий при роботі з різними матеріалами. Наприклад, коли необхідно з'єднати ділянку металевого і пластикового трубопроводу. У такому випадку потрібно враховувати не тільки Двн, а й Дн. В іншому випадку герметичність з'єднання труб не буде досягнута.

сталеві труби

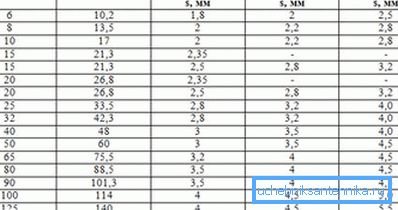

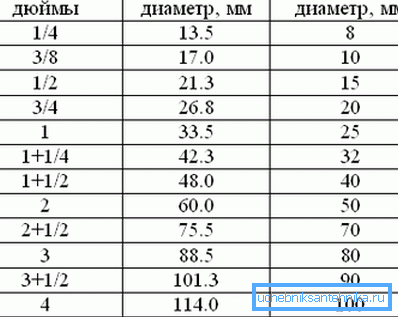

При роботі з ними значення має ще й спосіб виробництва, від цього залежать типорозміри. Так, діапазон типорозмірів ВГП (ГОСТ 3262-75) знаходиться в величині від 6 до 150 мм (мається на увазі Ду).

При цьому товщина матеріалу змінюється в залежності від варіанту виконання

• у легкого ВГП трубопроводу товщина змінюється в діапазоні 1,8 - 4,0 мм. Відповідно, внутрішній діаметр дюймової труби складе 25 мм, а зовнішній в цьому прикладі - 33,5 мм;
• для звичайного варіанту виконання стінка може мати товщину 2,0 - 4,5 мм;
• посилений варіант має ще більшою товщиною (2,5 - 5,5 мм).

Виділити можна і такі види трубопроводів як:

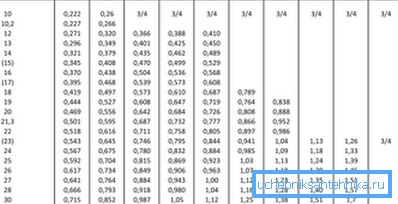

• Електрозварні (ГОСТ 10704-91). Відрізняється від ВГП дещо меншим Дн при рівному Ду. Наприклад, розміри полдюймовой труби будуть рівні: Ду - 15, а Дн - 20 мм (у ВГП цей параметр дорівнює 21,3 мм);

• Безшовний (продукція гарячого прокату, ГОСТ 8372-78). За розмірами не відрізняється від електрозварні, максимальний діаметр становить 1200 мм.

Видно, що навіть при малому діаметрі, Дн може досить сильно відрізнятися. У прикладі навіть полдюймовой труба в мм дає різницю в Дн 1,3 мм при порівнянні ВГП і безшовного трубопроводу.

пластиковий трубопровід

При монтажі водопроводу і опалювальної системи своїми руками досить часто використовується поліпропілен. Основна складність в цьому випадку полягає в тому, щоб врахувати різну товщину стінки в залежності від призначення системи. (Див. Також статтю Труби для водопроводу в квартирі: особливості.)

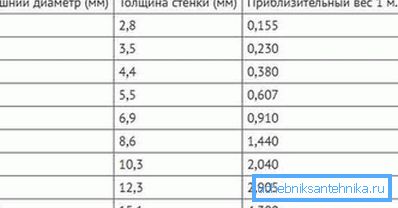

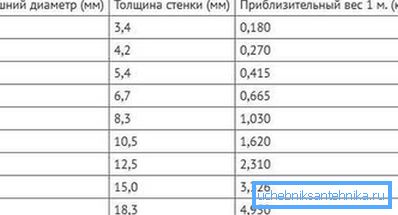

Наприклад, для холодного водопроводу можна використовувати PN10, мінімальна товщина стінки в такому випадку складе 1,9 мм для Дн 20. А ось PN20 і PN25 можна застосовувати і для подачі гарячої води, тому товщина стінки збільшується до 3,4 мм для того ж типорозміру .

При підборі конкретного типорозміру важливо не плутати Ду (усереднене значення просвіту) і реальний внутрішній розмір, який відрізняється в залежності від ширини стінки. Зручніше розглянути цю тонкість на конкретному прикладі.

Розміри дюймових труб в мм виглядають так: Ду - 25, а Дн - 32 мм, тепер визначимо значення Двн для кожного класу:

• для PN10 при стінці 3,0, Двн складе 26,0 мм;

• а ось для PN20 Двн зменшиться до 21,2 мм.

Зверніть увагу! Такі розбіжності в значеннях Двн, в принципі, не особливо важливі, якщо система монтується «з нуля» і всі елементи купуються відразу. Набагато важливіше враховувати це при необхідності стикування труб з різних матеріалів, наприклад, стали і поліпропілену.

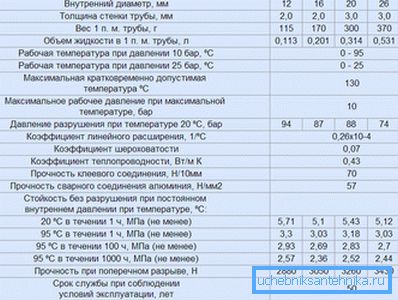

металопластик

В останні роки цей матеріал дещо розгубив шанувальників, але, незважаючи на це, до цих пір використовується. Як і у випадку з поліпропіленом орієнтуватися потрібно виключно на зовнішній діаметр (Дн).

Наприклад, діаметр полдюймовой труби за даними виробників становить 16 мм. Для того щоб визначити внутрішній розмір, потрібно знати товщину стінки (в цьому прикладі вона становить 2,0 мм), таким чином Двн складе 12,0 мм.

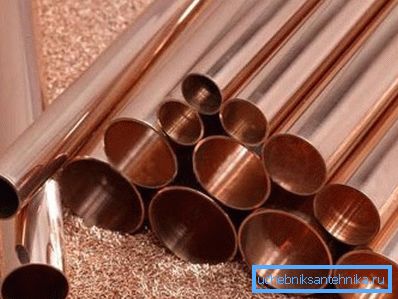

мідь

У випадку з міддю все досить просто, хоча питання при перекладі величин, це скільки буде в міліметрах, залишається популярним.

Запам'ятати потрібно кілька правил маркування:

• Розміри дюймової труби використовуються виключно для позначення зовнішніх розмірів;

• Якщо ж формат запису використовується дещо інший, наприклад, 14/1 або 14/12, то ці розміри вже вказані в міліметрах. Перший варіант означає Дн і ширину стінки, а другий - значення діаметрів. Детальніше з типорозмірами можна ознайомитися в ГОСТ 617-2006.

Зверніть увагу! При стикуванні елементів з різних матеріалів точно підібрати їх розміри навряд чи вдасться. Для забезпечення герметичного з'єднання, як правило, використовуються спеціальні перехідники, що враховують перехід з метричних на дюймові розміри.

Підведення підсумків

Зустрічаються твердження про те, що сантехнічний дюйм - це «особлива» одиниця вимірювання, відмінна від звичних 25,4 мм. Насправді це не так, а основна плутанина виникає від того, що люди не знають, в яких випадках позначається зовнішній, а в яких - Двн.

Не додає ясності і поняття Ду, яке трохи відрізняється від дюймового еквівалента. Наведені в статті приклади перекладу величин дозволять розібратися в цьому відносно простому питанні.

На відео в цій статті показаний приклад з'єднання труб з різних матеріалів.
