Двостінна гофрована труба: область застосування і технічні

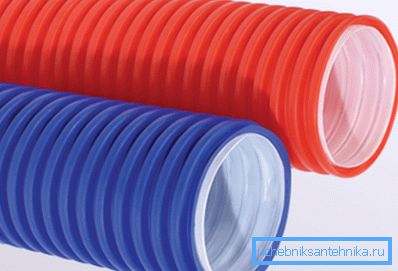

Будівництво житлових будинків, промислових і громадських будівель, лікарень, дитсадків і громадських споруд (кінотеатри, спортзали, магазини, бари, ресторани) не обходиться без монтажу підземних і наземних комунікацій, для яких необхідна гнучка двостінна гофрована труба типу ПНД / ПВД.

Такий захист застосовують для електричних кабелів і проводів, ліній радіофікації і зв'язку (телефон, інтернет), причому її можна засипати землею, бетонувати або монтувати на поверхні стін і стель - часто їх називають кабель-каналом. Нижче ми розповімо вам про самій трубі і способах її монтажу, а також подивимося демонстрацію відео в цій статті.

ПНД / ПВД

Пояснення. Абревіатура ПНД розшифровується, як поліетилен низького тиску, а поліетилен високого тиску - відповідно ПВД. Існує також ПЕ середнього тиску з абревіатурою ПКД.

ПЕ як матеріал

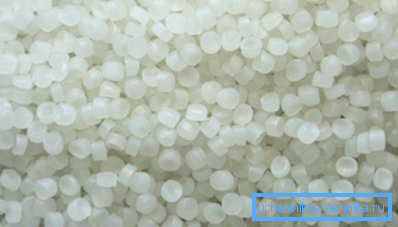

• Поліетилен (ПЕ) або термопластичний полімер етилену, це органічна сполука, яка надходить у вигляді гранул розміром від 2 мм до 5 мм на обробку, і його можна назвати найбільш поширеним видом пластмаси в усьому світі. ПЕ володіє чудовими гідроізоляційними і діелектричними властивостями, морозостійкий, стійкий до ударів, розм'якшується при температурі від 80? до 120? C. Найчастіше його плутають з целофаном, але останній є матеріалом рослинного походження.
• ПЕ є горючим матеріалом, але зате він не реагує на лужні сполуки будь-якої концентрації і розчини основних, кислих і нейтральних солей, органічні та неорганічні кислоти. Саме ці показники, поряд з водонепроникністю роблять кабель-канал, яким є двостінна труба ПНД / ПВД практично незамінним при монтажі комунікацій електрифікації, радіофікації та зв'язку.

Відмінності ПНД і ПВД

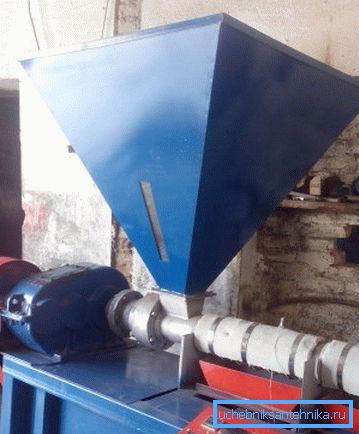

Поліетилен низького тиску (ПНД) або ПЕ високої щільності (ПВП) утворюється при температурі 120 C-150 C, з тиском нижче 0,1-2 МПа з каталізаторами Циглера-Натта. Полімеризація в даному випадку здійснюється в суспензії по іонно-координаційному механізму, де на виході виходить продукт з молекулярною вагою 80000-300000 (средневесовой) і ступенем кристалізації 75-85%.

Поліетилен середнього тиску (ПВД) або ПЕ високої щільності (ПВП) утворюється при температурі 100-120 C, з тиском нижче 3,0-4,0 МПа з каталізаторами Циглера-Натта. Вироблене випадає з розчину, як пластівці, де на виході виходить продукт з молекулярною вагою 300000-400000 і ступенем кристалізації 80-90%.

Поліетилен високого тиску (ПВД) або ПЕ високої щільності (ПВП) утворюється при температурі 200-260 C, з тиском нижче 150-300 МПа, де в якості ініціатора виступає органічний пероксид або кисень. Процес відбувається в трубчастому або автоклавном реакторі, де реакція здійснюється за радикальним механізмом. На виході виходить продукт з молекулярною вагою 80000-300000 і ступенем кристалізації 50-60%.

Примітка. Слід враховувати, що визначення поліетилену, як матеріалу високого, середнього або низького тиску або високої щільності можна назвати риторичним. Найчастіше матеріал має однакову молекулярну вагу і щільність - в основному все залежить від структури і товщини виробленої готової продукції. Так, труби ПВД ​​зазвичай тонкі і шорсткі на дотик, а ПВД - гладкі і в'язкі при розтягуванні, і ціна їх, звичайно, вище.

застосування

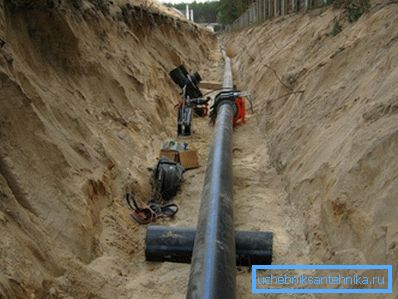

Труби з поліетилену низького тиску використовуються для напірних і безнапірних трубопроводів, наприклад, для монтажу каналізації для промислового і цивільного будівництва, а також (в деяких випадках) для водопроводу. Винятком тут є, хіба що хімічна промисловість, де для каналізаційних відводів використовують ПЕ високого тиску.

Монтаж таких трубопроводів може здійснюватися методом зварювання труб, або стикуванням в розтруб, за допомогою гумового ущільнювача і цей другий метод добре знайомий більшості жителів, яким доводилося стикатися з домашніми ремонтами або навіть робити їх своїми руками.

Для домашньої каналізації використовується ПНД діаметром 50 мм і 100 мм, а в деяких випадках 32 мм (для пральних і посудомийних машин) і 150-200 мм (для врізки в міську каналізацію).

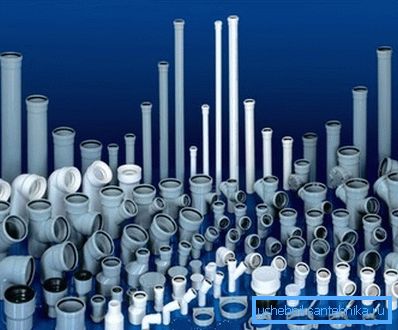

Для стикування труб ПНД, для розв'язок, поворотів, переходів в іншу площину, а також для зміни діаметра використовують фітинги різної конфігурації, які виробляються з однорідного матеріалу з гумовими ущільнювачами.

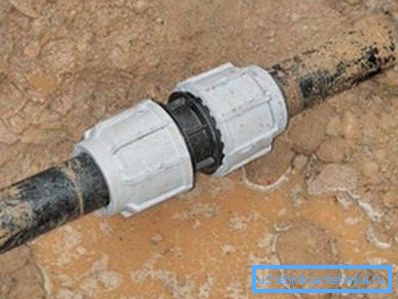

Для водопроводів з невеликим тиском, де подача здійснюється гідрофором або занурювальним насосом використовують труби ПНД діаметром 32 мм. Для їх стикування використовуються прохідні поворотні, прямі і редукційні фітинги для компресійного з'єднання.

Труби з ПЕ високого тиску застосовуються для магістралей водопроводів, як обсадних труб для артезіанських і піщаних свердловин, а також в якості заставних елементів для утворення технологічних отворів в монолітному бетоні. Стиковка таких труб проводиться за допомогою компресійних фітингів - це найпростіший метод, що не вимагає спеціального інструменту.

Також це може бути стикове зварювання, де нагрівають торці стикуються фрагментів. Третій спосіб передбачає використання електрозварних муфт з поліетилену, всередині яких знаходиться електроспіраллю.

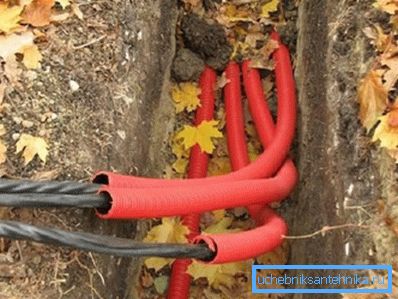

Для монтажу не броньованих кабелів в траншеях, а також для розведення проводів в приміщенні застосовується гофрований двостінна труба ПНД / ПВД, де верхній, гофрований шар складається з ПЕ низького тиску, а внутрішній, гладкий шар - з ПЕ високого тиску.

висновок

Труби ПНД і ПВД на сьогоднішній день є найбільш поширеними при облаштуванні комунікацій для громадських, житлових і виробничих будівель. Для монтажу кожної модифікації існує своя інструкція, дана заводом виробником.
