Електричний кабель для обігріву водопровідної труби: вибір і

Власники приватних будинків влаштовують зазвичай автономну систему водопостачання, джерелом якої є свердловина або колодязь. Доставка рідини здійснюється з використанням провідних елементів певного діаметру. Для надійного функціонування при негативних температурах дуже часто монтується обігрівальний кабель для водопроводу всередині труби або зовні.

Переваги використання обігріву

Пристрій електричних систем є невід'ємною частиною комунікаційних мереж в регіонах з дуже холодним кліматом, особливо якщо гілка пролягає на невеликій глибині. Переваги застосування дроти очевидні.

Далі розглядаються основні з них:

• Ціна укладається кабелю невисока, завдяки чому вдається організувати недорогу систему обігріву труб.
• Зовнішня поверхня трубопроводів не буде покриватися льодом, що позитивно позначиться на їх експлуатаційному періоді.
• При прокладанні елементів можна уникнути надмірного заглиблення в земляний покрив.
• Монтаж кабелю надає можливість підтримувати стабільну температуру під час зимового періоду.
• При необхідності можна прокласти кабель, що гріє для водопроводу всередині труби самостійно, заощадивши деяку суму грошей.

Примітка! Хоча подібна система має безліч позитивних якостей, є у неї і один недолік. При експлуатації витрачається електрику, тому витрати взимку зазвичай збільшуються. Кінцева сума залежить від потужності жили.

Різновиди основних елементів

У сучасних мережах водопостачання використовуються різні типи кабелю. Зазвичай зустрічаються резистивні і саморегульовані вироби. Вони функціонують за одним і тим же принципом, тобто перетворюють електрику безпосередньо в теплову енергію. Однак з точки зору структури пристосування сильно відрізняються.

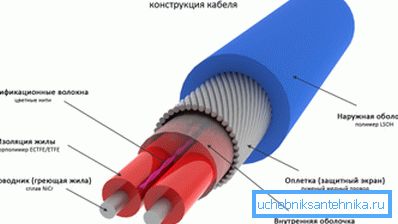

резистивний кабель

В даному випадку елемент являє собою трубчастий електричний нагрівач, який має в центрі товсту жилу, яка прикрита ізолюючої опліткою. Хороший рівень еластичності дозволяє здійснювати монтаж в трубопроводах практично будь-якої конфігурації. Відсутність контролю теплової віддачі погано позначається на економічності.

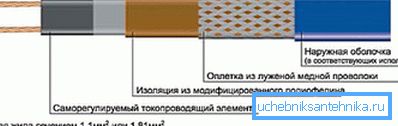

саморегулюючий аналог

При такому варіанті замість нагрівальної жили встановлена ​​керамічна матриця, яка може змінювати опір, враховуючи температуру зовнішнього середовища. Завдяки термостата вдається здійснювати регулювання автоматично, тому зайва енергія не витрачається. Продукція такого типу відрізняється підвищеною стійкістю до перепадів напруги.

Складові частини системи

Насправді комплектація обігрівальних мереж може істотно варіюватися в залежності від технічних характеристик. Однак найчастіше в системі присутні певні елементи і вузли.

Ознайомитися з ними можна, якщо поглянути на список, розташований нижче.

• Як компонент, який проводить електричний струм, використовується безпосередньо сам кабель відповідного типу.
• Магнітні пускачі, УЗО і інші електроустановочні вироби дозволяють виробляти запуск системи.

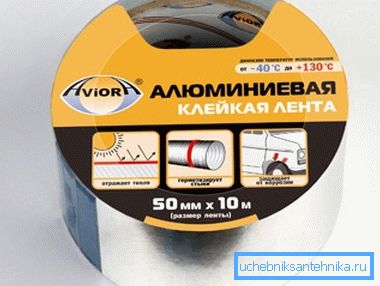

• Для створення ізоляції застосовується зазвичай алюмінієва стрічка з самоклеющейся стороною.
• Теплоізоляція здійснюється для зниження теплових втрат, в результаті чого економляться фінансові ресурси.
• Терморегулятор в основному встановлюється, якщо використовується резистивний кабель.

Довідка! Останній компонент допускається не застосовувати для саморегулюючих аналогів, так як при підключенні до силової системі рівень нагріву встановлюється автоматично.

Про проведення робіт

На етапі проектування необхідно провести попередні обчислення, розрахувавши довжину і потужність кабелю, який буде застосовуватися в обігрівальних цілях. У розрахунок брати слід багато факторів, серед яких важливу роль відіграють: кліматичні умови, глибина залягання і діаметр трубопроводів, довжина магістралі, а також рівень теплоізоляції.

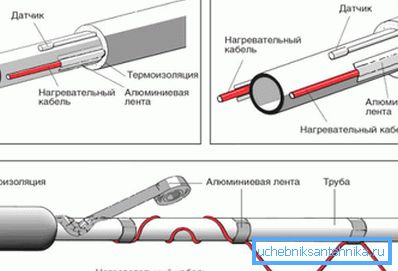

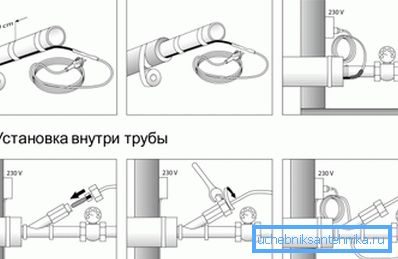

Коли укладання здійснюється з зовнішньої сторони, кабель притискається до водопровідної труби і кріпиться за допомогою алюмінієвої стрічкою. При цьому провід може розташовуватися по спіралі, хвилеподібно або уздовж. Після монтажу вся конструкція утеплюється. В особливо важливих місцях встановлюються термічні датчики.

Активно також використовується внутрішній спосіб прокладки кабелю. У цьому випадку він поміщається безпосередньо в трубу. Технологія монтажу при такому варіанті ускладнюється, а ефективність системи збільшується. Подібна методика укладання застосовується для забезпечення надійної працездатності важливих вузлів.

Електрична енергія витрачається економніше при знаходженні кабелю всередині, адже при роботі відбувається безпосереднє нагрівання рідини, а не трубопроводів. Розташувати кабель таким ось чином можна навіть після проведення робіт по влаштуванню водопроводу, коли траншеї закопані.

Якщо монтажні роботи ведуться в зимовий період, то використовуваний кабель може стати ламким. Щоб уникнути пошкоджень, іноді допускається включення в мережу. Продукція після прогріву набуває потрібну гнучкість, завдяки чому в значній мірі полегшується укладка.

В якості висновку

Навчальна інструкція представлена ​​для того, щоб жителі холодних регіонів країни змогли влаштувати обігрів водопровідних труб кабелем своїми руками, не витрачаючи при цьому кошти на залучення фахівців. Особливе значення має приділятися попередніми розрахунками, які допоможуть підібрати оптимальний варіант. Тематичне відео в цій статті допоможе краще розібратися в темі.
