Електротехнічні труби - властивості і застосування

Прокладка електропроводки вимагає не тільки знань і інструментів, а й певних матеріалів. Крім того, важливо правильно розподілити між собою скупчення проводів, щоб з ними було зручно працювати згодом.

Ви можете встановлювати її так, щоб вона була не видна зовні (прихований варіант) або ж до неї був постійний доступ (відкритий спосіб).

Види електротехнічних труб

Перший варіант легше в монтажі, зручний в обслуговуванні і надійний. Другий - вимагає використання спеціальних коробів, труб, металевих гнучких проводів, конструкційних порожнеч.

Згідно з правилами охорони праці та пожежної безпеки рекомендується прокладати електропроводку в спеціальних електротехнічних виробах, наприклад, в трубах.

Їх виробляють різних типів і використовують для цього різні матеріали, вони довели свою корисність в будівельній та інших галузях. Ціна продукції дозволяє використовувати її без обмежень.

Пластикові - ПВХ і ПНД

Неважливо, який спосіб прокладки ви вирішили використовувати, ви можете застосовувати такі труби з цих матеріалів:

• гофровані;
• гладкі жорсткі;
• армовані гнучкі, які дозволяють захистити робочі кабелі різного устаткування;
• двостінні для установки в воді або грунті, коли необхідно прокласти силовий кабель великого перерізу і оптоволоконну мережу (тільки ПНД).

До загальних властивостей електротехнічних конструкцій ще можна віднести їх стійкість до механічних пошкоджень, ізоляційні якості, стійкість різних температурних режимів (від - 20 ° С до + 90 ° С).

Зазвичай вони бувають двох видів:

• з зондом для протягання кабелю;
• без зонда.

Електротехнічна труба ПВХ виготовляється з полівінілхлориду, за допомогою методу безперервної екструзії. Даний матеріал володіє вогнестійкими властивостями, розміри: O16-50 мм, довжина - 3 м.

До переваг відносять:

• здатність протистояти механічних пошкоджень;
• достатню жорсткість;
• малий коефіцієнт лінійного розширення.

Порада: найкраще труби з полівінілхлориду ПВХ зарекомендували себе при укладанні електропроводки під бетон.

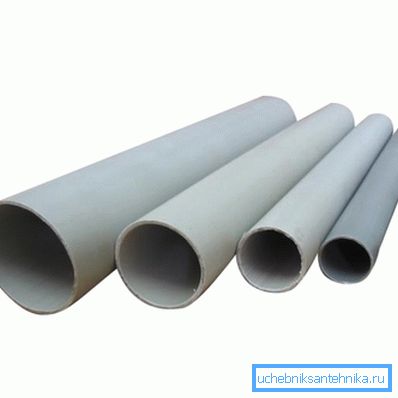

Жорсткі гладкі вироби застосовують в якості додаткової механічної захисту та ізоляції кабелю. Ви можете прокладати з їх допомогою відкриту проводку по стінах і стелі, виготовлених їх слабогорючих будматеріалів.

Вибір подібної продукції на ринку дуже великий:

• жорстка гладка;
• армована;
• гофрований;
• гладка жорстка, для виготовлення якої застосовують самозатухаючий полівінілхлорид.

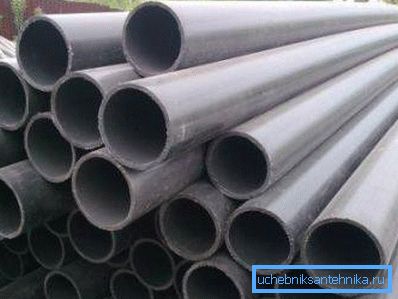

Електротехнічна труба ПНД здатна протистояти хімічним речовинам. Але, матеріал не має достатнього протиударного опору, а також у нього висока водопроникність.

Використовують такі трубопроводи для:

• підведення води;
• прокладки електропроводки;
• укладання ізолюючого кабелю в грунті;
• господарських потреб.

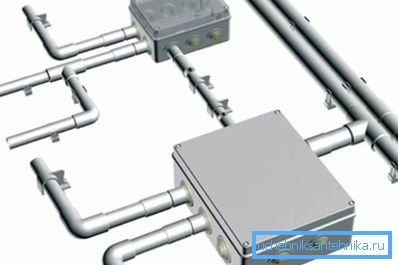

монтаж

Прокладання своїми руками слід проводити, беручи до уваги якості, які притаманні ПВХ. Наприклад, його хороша морозостійкість дозволяє вести монтаж навіть при температурі -30 ° С.

Порада: зверніть увагу на місця з'єднань, які необхідно ущільнити, щоб в них не потрапляв пил, масла, технічні емульсії, а також не утворювався конденсат.

Для відводу накопичилася вологи труби слід укладати з ухилом в бік протяжних коробок. Якщо проводиться монтаж в фундаменті або між комунікаціями підстави будівлі, ведіть прокладку строго горизонтально.

Бажано вести укладку по найкоротшому шляху, головне при цьому стежити, щоб не було ризику пошкодження магістралі.

Порада: при прокладанні кабелю в жорстких трубах ПВХ на глибині нижче 2 м, для захисту останніх потрібен бетонний шар товщиною 800-1000 мм.

Вироби повинні служити захисним бар'єром для електрокабеля від різних механічних впливів при різних способах укладання проводки.

Тому необхідно дотримуватися встановлених вимог СНиП, протипожежних правил і норм монтажу електроустановок:

1. Всередині і зовні приміщень укладання проводиться по несучих підстав електроустановок.
2. Інструкція дозволяє проводити роботи в діапазоні температур від -5 ° С до +60 ° С, експлуатація допускається наступному режимі - від -25 ° С до +60 ° С.
3. Відкритий варіант допускає монтаж усередині і зовні приміщень на підстави будь-якого ступеня горючості.
4. Прихована укладання в стінах, стелі та підлозі можлива тільки на підставу, виготовлене з негорючих матеріалів. Також прокладку труб можна вести в бетонному масиві.

сталеві

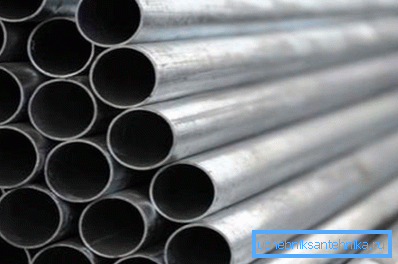

Електротехнічна сталева труба здатна захистити проводу та кабелю від механічних впливів. Зазвичай її застосовують при будівництві об'єктів з дерева і для обладнання приміщень, до яких пред'являються високі вимоги до пожежної безпеки.

Асортимент подібних виробів великий, нижче представлені основні види нарізних сталевих електротехнічних труб, де з одного кінця нарізана різьба, а з іншого встановлена ​​муфта для з'єднання:

Проводять також і нелаковані сталеві електротехнічні трубопроводи. Зазвичай довжина будь-яких моделей дорівнює 3 м.

Гофровані з ПВХ

Електротехнічні гофровані труби по ГОСТу призначені для захисту електричних, телефонних та телевізійних кабелів. Завдяки легкості вигину в будь-якому напрямку, можуть використовуватися для проведення електромонтажних робіт в підвісних стелях і інших конструкціях, де немає можливості установки жорстких коробів і систем. Вироби застосовують для відкритої і прихованої проводки.

Експлуатація гофрованих електротехнічних елементів перевищує півстоліття. З їх допомогою вдається забезпечити надійну безпеку і легкий монтаж розводки дротових систем. Вироби можуть мати різний діаметр - 16-63 мм і товщину стінок.

В останньому випадку це впливає на ступінь навантаження, яку вони можуть витримати. Матеріалом служить самозатухаючий пластик-ПВХ, який не дозволить розповсюдитися вогню по конструкції в разі загоряння.

висновок

Зручні електротехнічні системи для прокладки кабелів і проводів в значній мірі полегшили роботи з укладання і розводці. Крім того, вони стали для них додатковим захисним бар'єром.

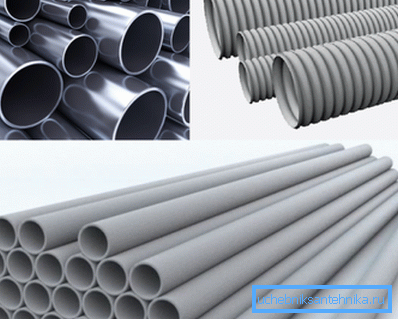

На практиці застосовують труби зі сталі, ПНД і ПВХ, останні можуть бути також гофрованими, що збільшує їх можливості.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
