Електрозварні труба 108 - незамінний будівельний матеріал

Незважаючи на появу пластикових труб, сталевий трубопровід не здає позицій. Досить популярними залишаються металевий водопровід, опалення і каналізація, а трубний прокат може використовуватися і в якості несучих елементів каркасу. Наприклад, труба 108 на 4 цілком може використовуватися як стійка для каркаса легкого споруди.

Загальна інформація про електрозварні трубопроводі

Сталева труба вже не одне десятиліття використовується не тільки для прокладання водопроводу або опалення, але і як будівельний матеріал. Сфера застосування зварних труб набагато ширше, ніж може здатися на перший погляд. Залежно від призначення, відрізняється і склад стали, та й вимоги до прокату висуваються різні.

Класифікація електрозварювальних труб

Залежно від призначення можна виділити такі групи трубного прокату:

• 1 клас - використовуються в побуті. Саме до цієї групи належить трубопровід, який використовується, наприклад, для монтажу опалювальної системи. З монтажем впорається навіть неспеціаліст, знадобиться тільки докладна інструкція по виконанню робіт;

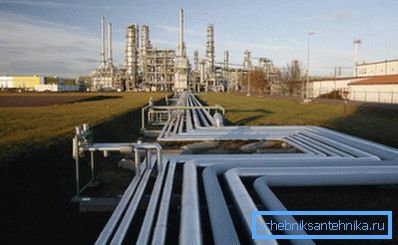

• 2 клас - з підвищеною стійкістю до тиску і температурі. Цей вид прокату використовується для перекачування нафти, а також води в магістральному водоводі;

• 3 клас - склад стали підбирається виходячи з частих перепадів температури і тиску. Область застосування - харчопром, хімпром і т. Д .;
• 4 клас - трубопровід, що піддається жорсткому механічній дії, наприклад, при бурінні свердловини. Сталь повинна мати підвищену опірність зносу;
• 5 клас - цей прокат використовується переважно в якості несучих елементів каркасів. Відповідно головна вимога - висока міцність і невелика ціна;
• 6 клас - випускається для задоволення потреб машинобудівної галузі. Головна характеристика - підвищена стійкість до високого тиску, стійкість до стирання.

Нормативна база

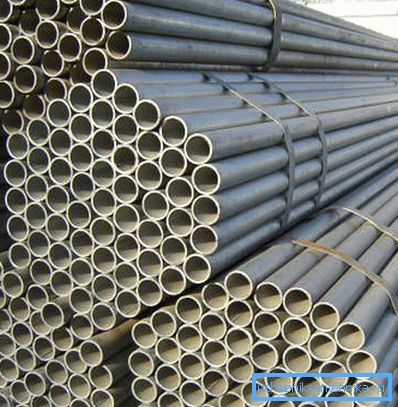

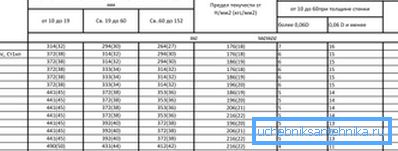

Виділити можна відразу кілька нормативів, геометричні розміри, вага і допуски можна дізнатися в ГОСТ 10704-91, там же міститься основна інформація по мірній. Наприклад, труба 108х4 по ГОСТу 10704 91 не може випускатися довжиною менше 4 м.

В цілому ж мірність залежить від діаметра:

• більше 426 мм - як правило, розмір визначається за погодженням із замовником;
• більше 152 мм - мінімальна довжина становить 5 м;
• 70 - 152 мм - 4 м;
• 30 - 70 мм - 3 м;
• менше 30 мм - 2 м.

Діапазон типорозмірів досить великий: діаметр змінюється в межах 10 - 1420 мм, а товщина металу при цьому може становити 1 - 32 мм. Відповідно, сильно відрізняється і вага трубопроводу. Наприклад, вага 1 метра труби 108х4 згідно з нормативом складає приблизно 10,26 кг, а при збільшенні товщини метал до 5,0 мм цей показник зростає до 12,70 кг.

Зверніть увагу! При маркуванні завжди вказується зовнішній діаметр. Для того, щоб дізнатися діаметр внутрішній, потрібно від цього числа відняти подвоєну товщину стінок.

Крім цього, документа потрібно враховувати ще й ряд технічних умов. Ці дані важливі на етапі контролю якості трубопроводу.

Виділити можна такі документи як:

• ГОСТ 10705-80 - інформація стосується трубопроводів діаметром 10 - 530 мм (низколегированная і вуглецева сталь). Документ містить перелік правил приймання, проведення випробувань, гранично допустиму концентрацію домішок і т.д .;
• ГОСТ 10706-76 - склад приблизно такий же, але вимоги в цьому документі застосовні до трубопроводів діаметром 426 - 1620 мм;

• ГОСТ 10707-80 - висуває вимоги до холоднодеформована звареним трубах діаметром 5-110 мм (вуглецева сталь);

Що стосується безшовних горячедеформірованних труб, то по ним основна інформація знаходиться в ГОСТ 8731-74. Відсутність шва робить трубопровід ще більш надійним, правда товста стінка підвищує і масу труби, наприклад, вага труби 108х6 становить вже 15,09 кг / пог. м.

Основні етапи виробництва

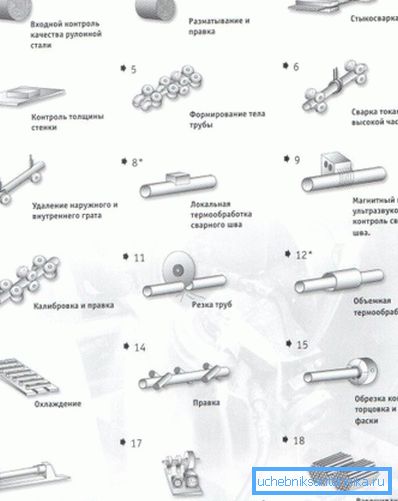

Весь виробничий процес можна умовно розділити на кілька етапів:

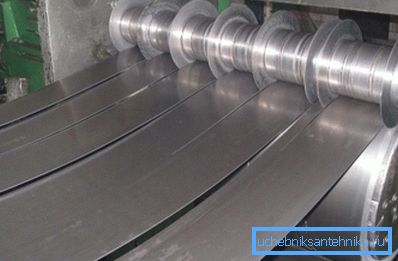

• в якості вихідної сировини виступає металева стрічка постійної ширини. Вона правиться і зварюється встик так, щоб вийшла безперервна сталева смуга постійної ширини. Обов'язково контролюється товщина стали, від цього залежить вага труби 108х4, та й будь-якого іншого типорозміру;

• на наступному етапі смуга проходить через низку вальців, які надають смузі форму майбутнього трубопроводу (поки що зварювання не виконується);
• виконується зварювання;
• видаляється грат;

Зверніть увагу! Грат обов'язково повинен бути вилучений не тільки з зовнішньої, але і з внутрішньої сторони. Якщо трубопровід буде працювати в напірному режимі, то невидаленого грат всередині порушить режим течії рідини.

• після цього контролюється міцність шва, трубопровід нарізається, торці очищаються від задирок. Якщо потрібно виконується правка поверхні;
• готовий трубопровід складується.

При контролі потрібно враховувати і спосіб виконання зварного шва. Так, якщо використовувався шов підвищеної міцності (ГОСТ 10706), то масу потрібно збільшити на 1%.

Тобто, якщо вага труби 108х5 становив 12,70 кг / пог. м., то при використанні шва підвищеної міцності він складе вже 12,827 кг / пог. м. При великих обсягах це має значення.

Приклади використання електрозварні трубопроводу

В індивідуальному будівництві він зазвичай використовується для монтажу систем опалення, водопроводу. Всі роботи, як правило, виконуються своїми руками. Малі типорозміри можуть використовувати як елементи каркаса з труб під легкі споруди, наприклад, альтанки.

Що стосується великих типорозмірів, то враховувати потрібно і ціну. Так, вартість труби 108х4 досить велика (близько 30000 - 33000 руб / т), тому використовувати її, наприклад, для каналізації сенсу немає.

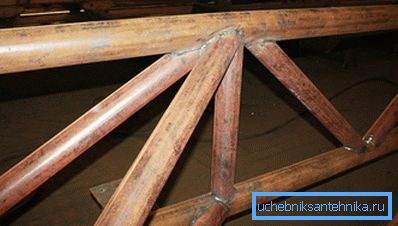

У промисловому будівництві переваги електрозварні трубопроводу проявляються в повній мірі. Великі типорозміри можуть використовуватися і як стійки, і для перекриття великих прольотів. В останньому випадку доводиться вдаватися до створення ферм.

Власна вага трубопроводу не дозволить перекрити проліт одиночній трубою. Наприклад, вага труби 108х3 5 становить 9,02 кг / пог. м., при прольоті 15,0 м тільки власну вагу складе 135,3 кг.

Підведення підсумків

Електрозварні і безшовні труби популярні не тільки в індивідуальному, а й в промисловому будівництві. Малі типорозміри частіше використовуються в побуті, а ось діаметр побільше підійде і для більш серйозної будівництва.

На відео в цій статті детально розглянуто процес виробництва прямошовних труб.
