Що це таке - фанова труба для каналізації? Навіщо вона потрібна? Чи існують які-небудь нормативні документи, які регламентують її пристрій? В яких випадках, і яким чином можна обійтися без фанів відведення? Давайте розбиратися.

Що це таке

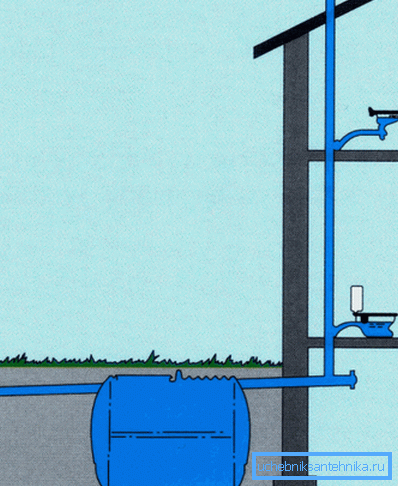

Фанова труба каналізації - це ділянка каналізаційної системи, який служить не для руху стоків, а для вентиляції. Простіше кажучи, труба з'єднує каналізацію з атмосферою.

Навіщо це потрібно?

Причини дві.

1. Як і в будь-який інший вертикальної трубі, в каналізаційному стояку виникає тяга. Зростання тиску у верхній частині будинкової системи каналізації цілком закономірно призводить до того, що через негерметичні з'єднання повітря починає проникати у житлові приміщення. Пахне це повітря аж ніяк не трояндами.

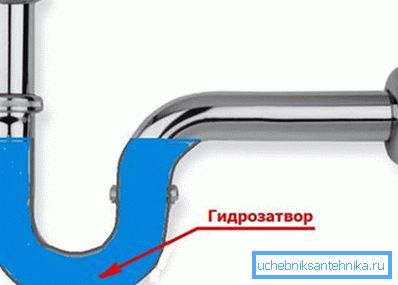

Зауважте: будь-який сантехнічний прилад забезпечений водяним затвором. Через випуск мийки або душової кабіни повітря не пройде; проте місця з'єднання коліна сифона і каналізаційної гребінки (внутрішньо стічної системи) герметизуються далеко не завжди.

1. При залповому скиданні (одночасному змиві в двох унітазах по стояку, зливі води з декількох ванн і т.д.) нерідко виникає ситуація, коли стояк заповнений повністю. Перед потоком води створюється фронт повітря з надлишковим тиском; це повітря викидається через ревізії підвальній каналізації багатоквартирного будинку або через стічну трубу каналізаційного септика, вигрібної ями і т.д. А ось позаду рухається вниз маси води створюється розрідження, яке висмоктує воду з сифонів, порушуючи роботу водяних затворів. Звук чавкає унітазу або раковини сам по собі не приносить власнику радості; коли ж він віщує хвилю ароматів - неприємно удвічі.

Обидві проблеми успішно вирішуються простий перемичкою між верхньою точкою стічної системи та атмосферою. Создающаяся тяга змушує запахи залишати будинок через фановий стояк каналізації; при залповому скиданні повітря підсмоктується через нього ж.

Нормативні документи

У чинній нормативній документації облаштування фанових труб зачіпається як мінімум двічі.

СНиП 2.04.01-85

Згідно з пунктом 17.18 СНиП 2.04.01-85, побутова або промислова каналізація повинна вентилюватися. Вентиляція здійснюється через стояки; їх витяжна частина виводиться через вентиляційну шахту або через покрівлю. Якою має бути висота стояка?

Мінімальна відстань від витяжної частини стояка до найближчого відкривається балкона або вікна - 4 метри. З чим пов'язана інструкція - думається, пояснювати не потрібно.

СП 40-107-2003

Звід будівельних правил СП 40-107-2003 в пункті 4.8 окремо обумовлює випадок експлуатованої покрівлі. Згідно з ним, витяжна частина стояка дійсно повинна бути рівною як мінімум трьом метрам; однак замість обладнання витяжки можна просто об'єднати в межах технічного поверху або горища чотири і більше стояка.

Коментар автора: в цьому випадку при залповому скиданні в одному або двох з стояків інші дійсно виконають для них роль фанової труби. Однак від тяги, яка створюється в стояках, нікуди не дітися: найменше порушення герметичності на будь-якому стику - і запахи проникнуть в приміщення верхнього поверху.

Правила

Як саме потрібно монтувати фанові труби?

1. Переходи діаметра (в першу чергу - його заниження в витяжної частини труби) небажані. При зменшенні діаметра зі 110 до 50 мм пропускна здатність стояка зменшується приблизно в 5 разів; її може банально не вистачити для компенсації падіння тиску повітря.

1. Горизонтальні ділянки фанових труб прокладаються з тим же ухилом, що і каналізація - 2 см на погонний метр. Ухил запобіжить утворенню водяних і повітряних пробок.
2. Стояки каналізації, що відкриваються в приміщення горища - погана ідея. Справа не тільки в запахах: вологі випаровування погіршать теплоізоляцію, просочивши утеплювач вогкістю, і викличуть загнивання кроквяної системи.

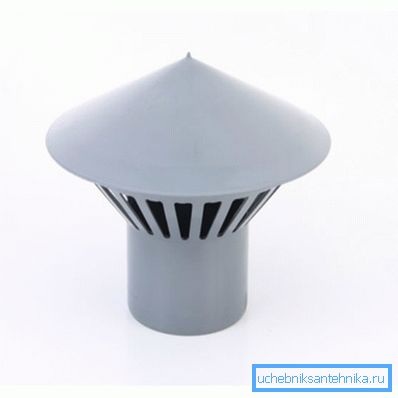

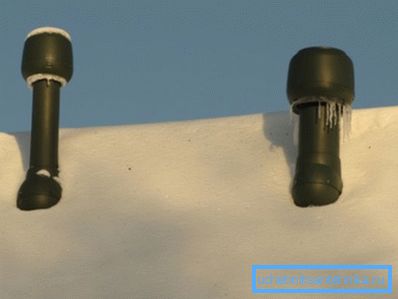

3. Краще забезпечити фановий стояк дефлектором (він же - грибок або парасольку). Завдяки дефлектори в стояк не потраплятимуть дощова вода і сміття; в вітряну погоду він заодно збільшить тягу в трубі, тим самим зробивши вентиляцію більш ефективною. Ціна парасольки під 110-міліметрову трубу - від 120 до 200 рублів.

винятки

Чи можна обійтися без вентиляції каналізаційної системи?

Ось як виглядають стандартні рекомендації:

• Проектування і будівництво будинків без фанових відводів допускається лише в тому випадку, якщо мова йде про одно- або двоповерховому будову.
• При цьому в будинку повинно бути не більше одного унітазу і однієї ванни.

А ось список випадків, в яких навіть при низькій поверховості будівлі фанові труби необхідні.

• Якщо туалет і ванна рознесені по різних поверхах.
• Якщо каналізація прокладена трубою діаметром менше 100 міліметрів (чесно кажучи, для того, щоб підключити до такої трубі унітаз, потрібно мати серйозні відхилення в розвитку).
• Якщо в будинку споруджений басейн.

• Якщо локальне очисну споруду, що використовується для утилізації стоків, герметично (типовий приклад - біологічні станції глибокого очищення).

Особливий випадок

Жителі верхніх поверхів нерідко повністю демонтують каналізаційний стояк вище трійника. Строго кажучи, цього робити не можна: будь-яка зміна конфігурації інженерних комунікацій має відбуватися з благословення працівників ЖКГ, яке вони, зрозуміло, ніколи не дадуть. Однак же факт залишається фактом: ремонт в туалеті часом супроводжується видаленням невикористаної, з точки зору власника квартири, труби.

Що робити, якщо ця операція вже привела до цілком передбачуваних результатів - стійкого запаху каналізації у всіх квартирах верхніх поверхів по стояку?

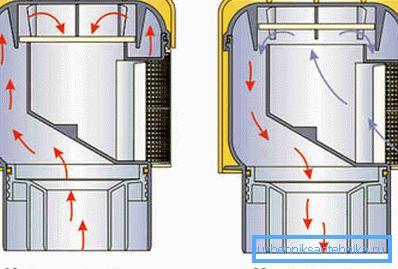

Найпростіше рішення виниклої проблеми - фановий клапан каналізації. Що це таке? Конструктивні рішення можуть бути різними, тому опишемо не механізм роботи, а функціональність пристрою.

Коротко кажучи, це пристосування, яке пропускає повітря тільки в одну сторону. У штатному режимі у верхній частині стояка завдяки тязі присутня надлишковий тиск; проте фановий клапан для каналізації не дає насиченому запахами і вологою повітря потрапити в приміщення. Створюється ж в стояку при залповому скиданні розрідження змусить клапан відкритися і засмоктати повітря.

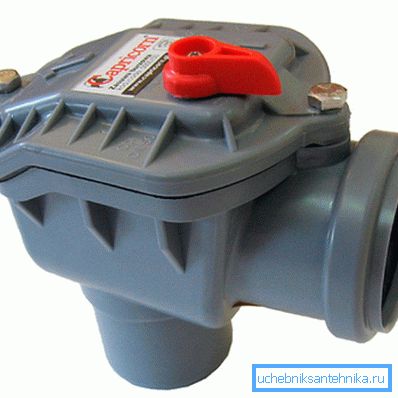

Корисно: фанові (вакуумні) клапани виробляються двох типорозмірів - 110 і 50 мм. Другі використовуються для окремих пристроїв і для стояків кухонної каналізації в деяких будинках старих проектів.

Зауважте: вакуумний клапан - не панацея. Запахів в квартирах по стояку НЕ буде лише при повній герметизації всієї з'єднань. Так, всі з'єднання сифонів і обв'язок з трубами в обов'язковому порядку забезпечуються манжетами.

Поради

Автор, спираючись на свій досвід, дозволить собі додати до стандартних рекомендацій кілька коментарів.

Будинок з двома туалетами та ваннами - по одному санвузлу на кожному поверсі - прекрасно функціонував протягом року без фанів відведення. Запахів не спостерігалося. Строго синхронний змив двох унітазів - подія нечасте; ванна або душова кабінка з сучасними зливними гратами, що володіють досить невеликою пропускною здатністю, каналізацію тим більше не переповнять.

При проектуванні розташування фанів відведення обов'язково варто враховувати панівне напрямок вітрів. Запахи можуть поширюватися на відстань, куди більше, ніж прописані в СНиП 2.04.01-85 4 метри.

Не варто робити витяжну частину стояка істотно довше, ніж наказують нормативні документи.

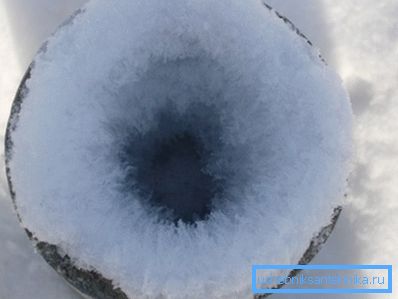

Чим довше труба, тим менше ймовірність, що вона буде прогріта по всій довжині піднімається з дому вологим і теплим повітрям. А на холодних стінках неминуче стане намерзати лід, поступово знижуючи просвіт до нуля. У багатоквартирних будинках істотна частина зимових скарг мешканців - саме на що з'явився через крижані затори запах каналізації.

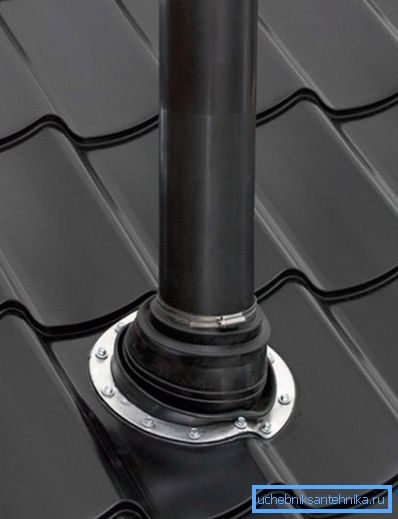

У приватному будинку при монтажі каналізації своїми руками фановий відведення може бути випущений не тільки через дах, але і через будь-який з фронтонів. Це істотно спростить його гідроізоляцію.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві при проектуванні або модернізації власної домашньої каналізації. Як завжди, відео в цій статті містить додаткові тематичні матеріали. Успіхів!
