Фанова труба як найважливіший елемент каналізаційної мережі:

Що таке фанова труба, знає, напевно, кожен, хто хоч раз предметно займався облаштуванням каналізації. Однак поверхневих знань про цей елемент явно недостатньо, і тому ми рекомендуємо вам дуже уважно вивчити цю інформацію. Тоді і водовідведення буде спроектовано правильно, і працювати вся система буде «як годинник».

Навіщо вона потрібна?

Система відведення каналізаційних стічних вод повинна функціонувати за певними правилами. І одним з таких правил є повідомлення всіх трубопроводів з атмосферою для вирівнювання тиску і вентиляції. Саме для цієї мети і служать нам фанові труби.

Давайте розберемося в функціонуванні цього елемента більш докладно:

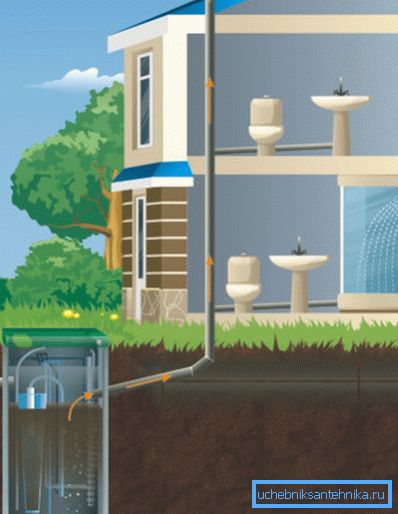

• Коли здійснюється слив, стоки починають переміщатися вниз по стояку, і в верхніх частинах трубопроводу виникає розрідження повітря.
• Частково воно компенсується за рахунок руху води в сифонах, але при одноразовому масовому зливі (наприклад, коли ми натискаємо на кнопку унітазу) запасів рідини для компенсації негативного тиску може не вистачити.
• В результаті все сифони вище по стояку осушуються, і в приміщення по трубах починають проникати неприємні запахи каналізації. Звичайно, їх можна заблокувати черговою порцією води, але до моменту наступного використання кранів «аромат» буде поширюватися по приміщеннях практично безперешкодно.

Вирішується ця проблема установкою спеціального трубопроводу, який отримав назву фанів. Він забезпечує надходження в систему необхідної кількості повітря, при цьому стрибок тиску не відбувається, і сифони його не будеш.

Інструкція рекомендує обов'язково виконувати монтаж цього елемента:

• В одноповерхових будинках, обладнаних стояком діаметром не більше 50 мм.
• У двоповерхових будинках, якщо на другому поверсі є сантехнічні прилади, які є джерелом каналізаційних вод.
• У багатоквартирних будинках.
• У будинках з басейнами, саунами і іншими спорудами, для яких характерний «залповий» слив великого обсягу води.

У той же час фанова труба в приватному будинку з досить потужним стояком (110 мм) аж ніяк не є обов'язковою. Якщо сума діаметрів усіх зливів менше діаметра стояка, то від її монтажу можна відмовитися: потік води все одно не зможе перекрити весь просвіт трубопроводу.

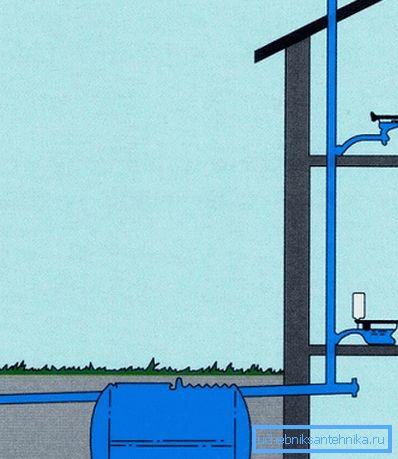

Зверніть увагу! Вентиляція септика без фанової труби також навряд чи буде працювати так, як нам потрібно: навіть у випадку з частковою біологічної переробкою стоків неприємні запахи будуть поширюватися.

Методика монтажу

установка труби

Монтаж або заміна фанової труби в квартирі зазвичай здійснюються безпосередньо в процесі ремонту. Пов'язано це з високою трудомісткістю процесу, а також з великим обсягом супроводжуючих його руйнувань: розміри фанової труби такі, що отвори в перекриттях доведеться робити досить великими.

Сама по собі деталь є продовженням стояка, і монтувати її можна з найпростіших матеріалів.

Інша справа, що при підборі елементів і їх установці варто дотримуватися ряду правил:

1. В ідеалі діаметр фанової труби повинен збігатися з діаметром стояка (найкраще в обох випадках брати 110 мм). Так ми не тільки полегшимо собі життя при монтажі, відмовившись від перехідників, але і гарантуємо вирівнювання тиску.
2. Зовнішню частину трубопроводу потрібно розміщувати таким чином, щоб повітря, що виходить максимально швидко розвіювався, і неприємний запах не поширювався. З цієї причини фанова труба в багатоповерховому будинку зазвичай виводиться на відкриту покрівлю, а в приватному домоволодінні розташовується подалі від сусідських ділянок.
3. Також дуже важливо дотримуватися правильне співвідношення температур: нижня частина труби повинна обов'язково перебувати в опалювальному приміщенні, а верхня - на холоді. Тільки в цьому випадку напрямок і швидкість руху повітря в системі будуть оптимальними.

Порада! Розміщувати висновок на горищі категорично забороняється!

Сам процес установки для більш-менш досвідченого майстра не представляє складнощів:

• Як матеріал беремо або чавунний, або пластиковий патрубок. Для чавуну характерна висока ціна і вельми істотна маса, але зате така конструкція є практично «вічною». З іншого боку, пластик легше обробляється, тому початківцям майстрам варто зупинити вибір саме на цьому варіанті.
• Починаємо монтаж з нижньої точки кріплення, розташованої в стояку або на фундаменті.

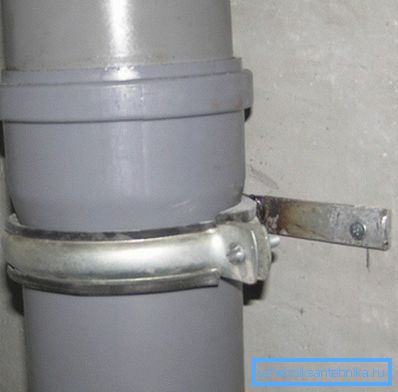

• Фанову трубу прокладаємо строго вертикально, фіксуючи до несучих конструкцій хомутами на анкерах.

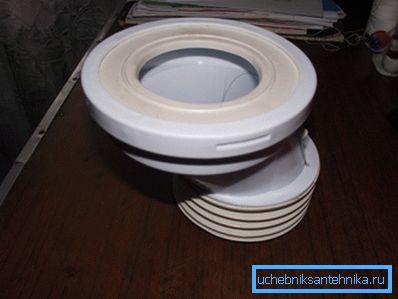

• Після завершення роботи монтуємо перехідник з відведенням для пральної машини (якщо потрібно) і унітазу.

• У ряді випадків (коли стояк проходить в безпосередній близькості від житлових приміщень) може знадобитися шумоізоляція. Її найпростіше реалізувати за допомогою напилення монтажної піни або облаштування кожуха з пінополістиролу.

Зворотні клапани

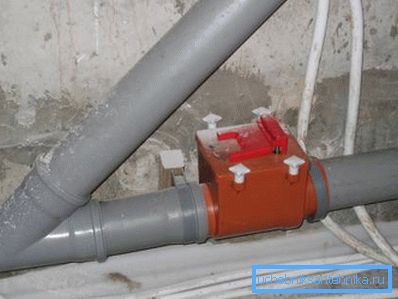

Описуючи процес монтажу системи, не можна обійти увагою і такий елемент як зворотний клапан.

Дана деталь виконує цілий ряд функцій:

• По-перше, клапан перешкоджає зворотному руху стоків, блокуючи потрапляння води в слив, фекалій в унітаз і т.д.
• По-друге, пристрій запобігає повернення в систему механічних частинок, які можуть привести до поломки запірної арматури.
• По-третє, завдяки клапанам по каналізаційній системі не можуть переміщатися гризуни, а в південних регіонах - і рептилії.
• Нарешті, установка подібної деталі сприяє вирівнюванню тиску при помилках в прокладці труб: цілком можлива часткова компенсація недостатнього ухилу.

За типом конструкції клапани діляться на внутрішні і зовнішні:

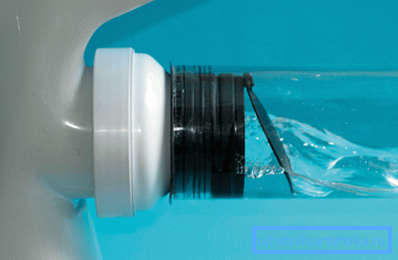

• Внутрішній клапан монтується допомогою спеціальної вставки, яка розміщується в просвіті труби. Для установки деталь знежирюють і зачищають, після чого розміщують в обраному місці. Тепер при проходженні стоків стулка клапана відкривається, а в їх відсутність залишається закритою.

Порада! Внутрішній клапан монтується без використання силіконових мастил і герметиків - тільки «насухую»!

• Зовнішня модель діє за схожим принципом. Для її монтажу в трубопровід встановлюється спеціальний перехідник.

Виведення вентиляційного каналу

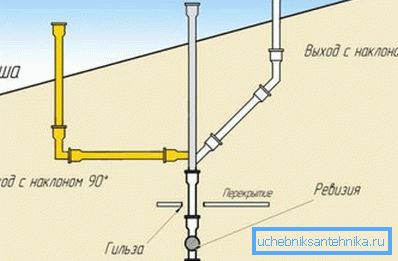

Установка фанової системи своїми руками також передбачає монтаж виводить вентиляційного патрубка.

Тут варто дотримуватися таких рекомендацій:

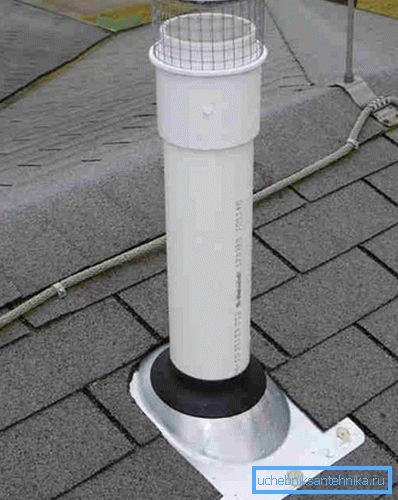

• Для плоскої неексплуатованої даху величина вентиляційної частини повинна становити не менше 50 см. Чим вище коник похилого даху, тим довше повинна бути виведена на неї труба.

Порада! Якщо у вашій місцевості дмуть сильні вітри або випадає велика кількість снігу, заздалегідь подбайте про зміцнення вентиляційного виведення розтяжками.

• Якщо дах активно експлуатується або використовується, наприклад, для вирощування рослин, то піднімати вентиляційний патрубок потрібно не менше ніж на 3 м.
• Висновок фанів трубопроводу не можна поєднувати в одному кожусі з вентиляційним каналом або димоходом.
• Якщо поруч розташовуються відкриваються вікна або балкони, то мінімальним відстанню від них до зрізу труби вважається 4 м.

Сама конструкція не передбачає наявності додаткових пристосувань, що полегшують витяжку. Також небажана установка дефлекторів або аналогічних пристроїв, оскільки вони призводять до утворення конденсату і до зниження прохідності.

У виняткових випадках допускається висновок фанової труби через стіну, але тут вступає в дію вимога СНИП, згідно з яким піднімати патрубок все одно доведеться вище рівня покрівлі. Так що зовнішній відрізок потрібно робити досить довгим, надійно фіксуючи його на несучих конструкціях.

висновок

Фанова труба для каналізації є практично обов'язковим елементом. Без неї можна обійтися тільки в одноповерхових будинках, але і там варто задуматися про вирішення проблеми неприємного запаху. Монтаж такого пристрою зв'язаний із значними трудовитратами, так що краще всього виконувати його разом з установкою самої системи водовідведення. Більш докладно використовувана технологія описується на відео в цій статті.
