Фітинги для каналізації: який асортимент і монтаж

На сьогоднішній день використання металу, особливо чавуну і сталі в сантехнічних системах поступово витісняється синтетикою. Тому пластикові фітинги для каналізації на даний момент майже повністю замінили металеві. У стічних трубах відсутня високий тиск, тому, такі перехідні елементи не виробляються з фланцевими сполуками, що значно збільшує швидкість їх монтажу. Але міцність з'єднання при цьому, завдяки гумовим редукції, не втрачається. Ми розповімо вам про те, якими бувають такі перехідники та як їх монтують в лінію, а також продемонструємо тематичне відео в цій статті.

фітинги

Примітка. Слово фітінг походить від англійського fit, що означає прилаштовувати або монтувати, звідси - fiting. Таке з'єднання має місце для облаштування будь-яких трубопроводів (газ, рідина) і застосовується для поворотів, розгалужень, стикувань, а також для переходу на інший діаметр.

конфігурація

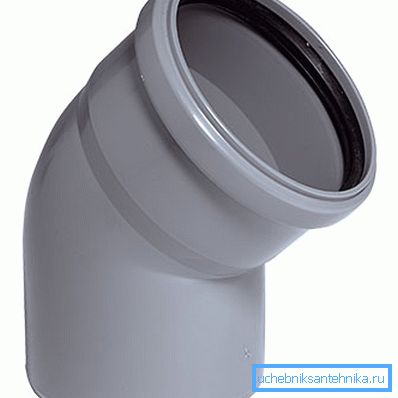

• Кутові з'єднання для пластикових труб каналізації або, як їх ще часто називають сантехніки кути, можуть мати різний градус повороту, тобто, це може бути 90 ?, 45? або 32?. Найбільш затребувані з них мають 90? і 45 ?, хоча з 45-градусних куточків найчастіше роблять той же поворот на 90 ?, що сприяє плавності переходу і значно знижує ймовірність утворення каналізаційних засмічень. Для внутрішнього використання діаметр таких елементів складає 100 мм, 50 мм або 32 мм для пральної і посудомийної машини.

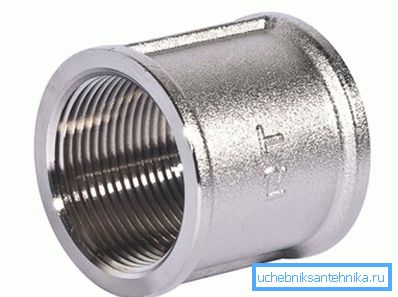

• Ще один простий перехід, це муфта з двома вхідними отворами для з'єднання однозначних кінців труб - такі сполуки зазвичай роблять, коли потрібно зробити врізку ділянки змонтованої каналізації, наприклад, для часткової заміни стояка в квартирі. Завдяки муфті можна використовувати труби, де зрізаний посадковий стакан - таке з'єднання для труб з низьким тиском буде цілком надійно і ніколи не стане протікати при відсутності механічних пошкоджень (експлуатаційний ресурс тут практично не має певного терміну). Дуже схожий на муфту для каналізаційних систем прямий перехідник, але у нього стакан є тільки з одного боку.

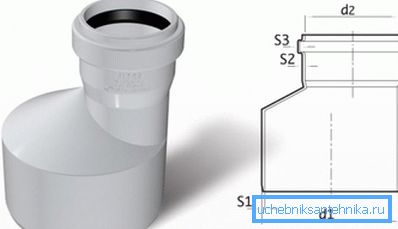

• Для прямого переходу з труби 100 мм діаметром на 50 мм застосовується ось така пластикова редукція, як на фото вгорі, яку сантехніки зазвичай називають пляшкою. На відміну від муфти, такий фітінг можна використовувати тільки при наявності склянки на вхідному отворі труби.

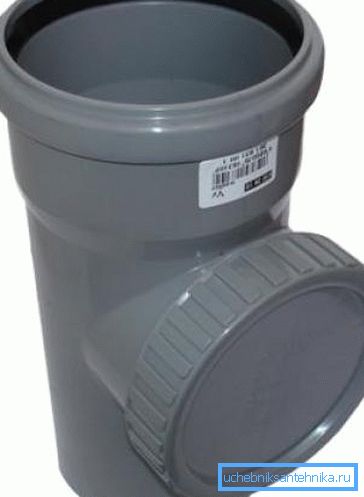

• Ревізія з пластика, це звичайний трійник з прямими кутами і іноді застосовується саме по цього, але якщо один відведення нарізати різьблення, то це вже місце для кришки, відкрутивши яку ви зможете прочистити каналізацію. Такі фітинги завжди є у продажу і їх обов'язково встановлюють на стояках і довгих ділянках каналізаційних стоків.

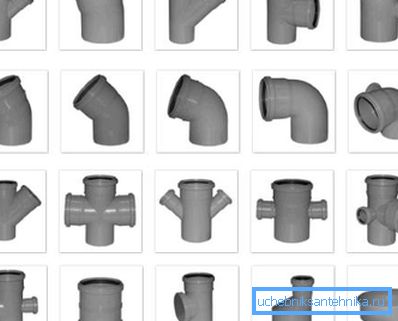

• Ну і, звичайно, це перехідники, де потрібна складна розв'язка вузлів - трійники, четверики, де кути повороту можуть мати 90 ?, 45? або 32 ?, причому, чим складніше розв'язка, тим вище ціна продукту. Якщо говорити про фітинги для внутрішньої каналізації, то основний діаметр тут 100 мм, а ось відводи можуть бути, як на 100 мм, так і на 50 мм. Примітно, що всі відводи можуть бути не тільки з різним ухилом, то також розходитися в різні боки щодо направлення основної труби.

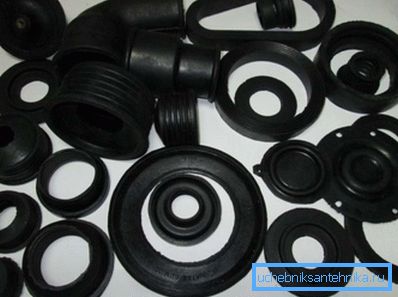

• Примітно, що труби для пральної і посудомийної машини на 32 мм мають свої фітинги, але не існує ніякої пластикової редукції з 50 мм на 32 мм - тут завжди використовується гумова редукція. Також гума є основним, навіть можна сказати, єдиним ущільнювачем для з'єднання різних елементів каналізації. У деяких випадках застосовують силікон, але це означає, що збірка системи проводилася неякісно - якщо все зроблено правильно - течі не буде.

• На відміну від внутрішніх, фітинги для зовнішньої каналізації можуть бути гофрованими - це дозволяє дещо змінювати кут повороту при укладанні труб в траншеях. Також тут немає дуже складних розв'язок, де відводи розходяться не в одній площині, а по всьому периметру, а в іншому конфігурація елементів збігається. Тут також не використовуються гумові редукції для переходів на менший діаметр - тільки пластикові з гумовим ущільнювачем, який теж є редукцією.

монтаж каналізації

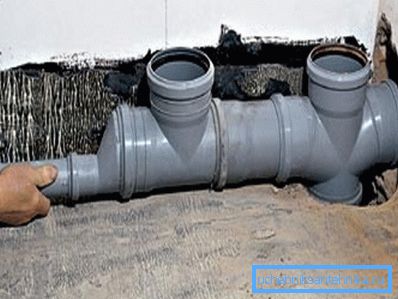

Завдяки великому асортименту фітингів і самої різної довжини труб, каналізацію дуже легко розводити по всім потрібним точкам, збільшуючи або зменшуючи відстань між вхідними отворами. У тих випадках, коли розмір труб не дозволяє точно підігнати відстань, ви можете використовувати більш довгий елемент, відрізавши непотрібний шматок ножівкою по металу. У разі необхідності фіксації використовуються пластикові або металеві кронштейни.

Корисна порада. Буває таке, що гумова прокладка занадто жорстка, і виробляти стиковку вкрай важко - виходить перекіс прокладки, а інструкція цього не допускає (буде протікати). Для зручності стикування ви можете намазати кінець труби рідким миючим засобом - з'єднання відбудеться без особливих проблем.

висновок

Перш ніж приступити до монтажу, вам обов'язково потрібно зробити розмітку всіх санвузлів, щоб закупити труби і фітинги для каналізації в достатній кількості. Крім того, така розмітка дозволить визначити кількість фітингів і їх конфігурацію.
