Фітинги для металевих труб: з'єднуємо деталі різними

Фітинги для металополімерних труб, а також деталі для зборки комунікацій, виготовлених тільки з металевих елементів, можуть бути самими різними. При цьому відмінності полягають як в матеріалі, з якого виробляються з'єднувачі, так і в їх конструкції.

Нижче ми розглянемо основні різновиди деталей, приділивши увагу їх сильним і слабким сторонам.

З чого їх роблять?

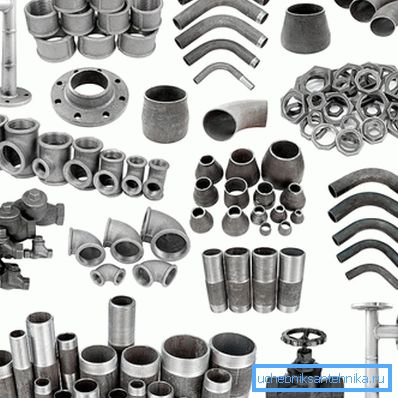

Огляд асортименту фітингів почнемо з аналізу матеріалів, які використовуються для їх виробництва. Як правило, метал сполучної деталі збігається з металом використовуваних для прокладки комунікацій труб, але бувають і виключення.

Найчастіше для виготовлення трубних з'єднувачів використовують:

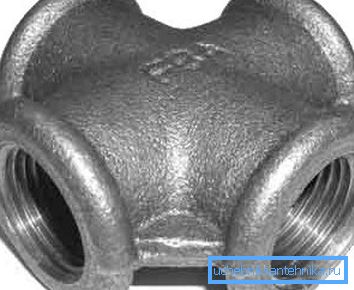

• чавун. Матеріал відрізняється стійкістю до навантажень і хімічних впливів, витримує високий тиск. Більшість чавунних моделей передбачає різьбове з'єднання, проте можна знайти і муфт, які вимагають додаткового ущільнення цементними розчином, герметиками або навіть свинцем. Недоліком чавунних фітингів є велика маса і висока ціна.

• Сталь. Використовується там же, де і чавун, має меншу крихкістю за рахунок більшої еластичності. На відміну від чавунних, сталеві фітинги раніше виходять з ладу, оскільки більш схильні до корозії (в т.ч. електрохімічної).

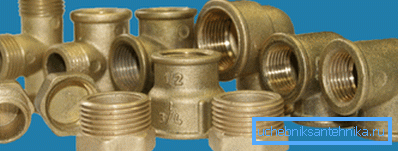

• латунь. Хороший варіант з точки зору надійності з'єднання, довговічності і експлуатаційних якостей. Латунні фітинги можуть використовуватися як для облаштування металевих трубопроводів, так і при монтажі комунікацій з пластика.

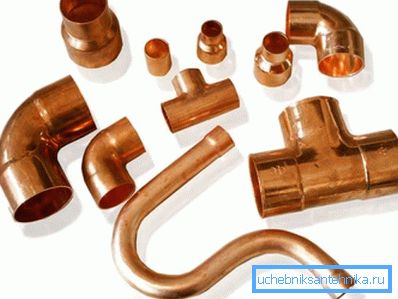

• мідь. Такі деталі будуть найдорожчими, але в той же час вони забезпечують максимально надійне і довговічне з'єднання труб. Найчастіше застосовуються в опалювальних системах, але можуть бути задіяні і при складанні водопроводів в приватних будинках і комерційних організаціях.

Зверніть увагу! Мідь і латунь вкрай рідко використовуються для прокладання магістральних комунікацій.

Крім того, при облаштуванні систем водопостачання на основі металопластикових труб застосовуються також з'єднувачі з технополімера з металевими (сталевими або латунними) вставками.

Різновиди по конструкції

Під зварене з'єднання або пайку

Якщо з матеріалами все більш-менш ясно, спробуємо розібратися з конфігураціями.

Найбільш простими є з'єднувачі, для яких застосовується зварювання або (у випадку з мідними / латунними деталями) пайка.

• Зварений фітінг являє собою фрагмент труби певної конфігурації. Як правило, його діаметр відповідає діаметру з'єднуються трубопроводів, що дозволяє зварювати кромки виробів встик.
• Абсолютна більшість зварних фітингів проводиться з «чорної» стали. При цьому зварний шов виходить досить надійним, щоб витримати максимально високий тиск.

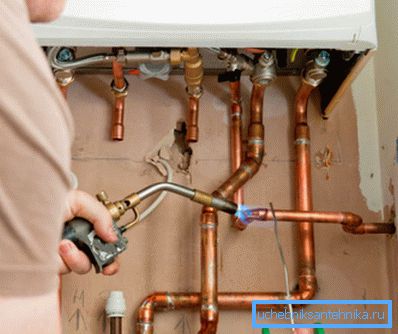

• З міді та латуні виробляються деталі, для яких застосовується пайка. Їх конфігурація передбачає наявність розтруба для установки труби, при цьому мінімальний зазор для заповнення припоєм повинен залишатися обов'язково.

Зверніть увагу! Зварювання та пайка труб є досить складні технології, що вимагають тривалого освоєння. Так що текстова інструкція і пояснює відео повинні бути вивчені досконально, а найкраще - під керівництвом досвідченого майстра.

під різьбу

Різьбові деталі є одними з найбільш поширених. Вони можуть проводитися з будь-якого вищезгаданого матеріалу, однак першість в цьому сегменті впевнено утримують сталь і латунь.

Для нарізного сполучення характерно наступне:

• Найчастіше подібні деталі застосовуються для стикування труб діаметром 50 мм і менше. При більшій довжині окружності різьблення не може забезпечити необхідну герметичність.
• Для облаштування коліна, трійника або хрестовини необхідна наявність різьблення не тільки на фітингу, а й на трубі. У ряді випадків нарізку доводиться виконувати самостійно за допомогою спеціальних інструментів - плашок.

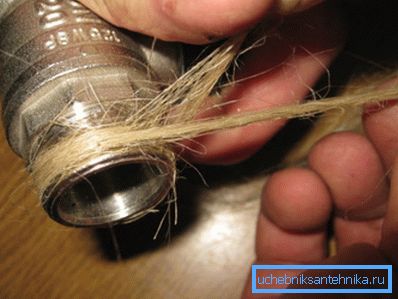

• Іноді з'єднання вимагає додаткового ущільнення. Для цього в місці стику робиться підмотка з синтетичного (полімерна стрічка) або натурального (лляне клоччя і аналоги) матеріалу.

Порада! Початківці майстра часто припускаються помилки, думаючи, що чим сильніше буде затягнута різьблення, тим щільніше буде стик. Насправді при зайвому зусиллі є ризик «перетягти», порушивши різьблення і отримавши гарантовану протікання.

під фланець

Для монтажу деталей діаметром понад 50 мм використовуються фланці для труб.

Приклад такого фитинга показаний на зображенні в цьому розділі.

• Як правило, дані вироби підбирають під перетин трубопроводу. Також іноді фланцеві частини для стикування приварюють прямо до труб, але в цьому випадку надійність вузла сильно знижується.
• Для ущільнення в місці контакту може встановлюватися прокладка з еластичного матеріалу. В цьому випадку стик двох труб вимагає періодичного обслуговування для заміни зносилася деталі.

• Перевагою фланцевих фітингів є той факт, що з їх допомогою на трубопроводи великого діаметру можна встановлювати запірну арматуру, різні датчики, клапани і т.д.

під обтиск

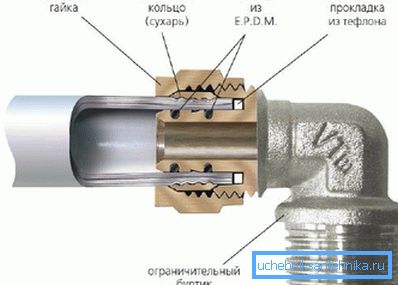

Порівняно недавно для з'єднання металевих труб стали застосовуватися так звані обтискні фітинги.

Їх принцип дії практично ідентичний тому, який застосовується при використанні компресійного фітинга для пластикової труби:

• На різьбу встановлюється накидна гайка, виготовлена ​​з металу (сталь або латунь).
• При накручування гайка притискає до місця стику спеціальну прокладку, виготовлену з еластичного матеріалу або тонкого металу.

Зверніть увагу! Використання гумової або полімерної прокладки накладає обмеження на температурний режим, в якому може використовуватися система: максимальний нагрів становить 95⁰С.

• При цьому за рахунок тиску забезпечується достатня для функціонування системи герметичність.
• Деякі компанії роблять універсальні моделі таких пристроїв, які однаково добре підходять і для сталевих, і для полімерних труб.

Вироби даного типу зазвичай використовують при облаштуванні систем водопостачання. Основною перевагою в даному випадку є істотний виграш за часом: труба заводиться в фітінг без нарізання різьби, що істотно полегшує нам роботу.

З іншого боку, у такої схеми монтажу є і недоліки. Наприклад, приклавши серйозне зусилля, трубу можна просто витягти, особливо якщо прокладка кілька всохла і втратила еластичність. Звичайно, такий вектор сили є нетиповим для трубопроводів, але пам'ятати про цю особливість потрібно обов'язково!

висновок

Монтуючи металеві комунікації своїми руками, нам необхідно вибирати не тільки самі труби, але і деталі, які будуть використовуватися для їх стикування. Ось чому важливо перед початком роботи ознайомитися з усім доступним асортиментом фітингів, і вибрати ті з них, які будуть максимально відповідати поставленим завданням, нашим вимогам і фінансовим можливостям.

Більш детальний огляд описаних вище виробів ви зможете знайти на відео в цій статті.
