Фітинги для пластикових труб і їх види

Фітинги є невід'ємною частиною будь-якого водопроводу. З їх допомогою виконуються повороти системи, відгалуження, переходи від одного діаметра труб до іншого. Не обходиться без них і пластиковий трубопровід, тому в даній статті ми розглянемо, які існують фітинги для пластикових труб, і для яких цілей їх використовують.

Загальні відомості

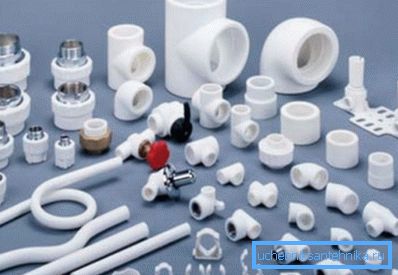

В першу чергу слід сказати, що фітинги пластикових труб, як і самі труби, можуть бути зроблені з різних матеріалів:

• полівінілхлориду;
• металопластику;

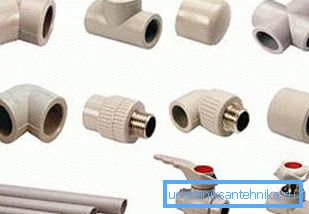

• поліпропілену
• Поліетилену та ін.

При виборі деталей, слід звернути увагу, щоб вони були виконані з того ж матеріалу, що і вся магістраль. Правда, треба сказати, що в залежності від матеріалу, може змінюватися ціна однотипних виробів.

Використання фітингів дозволяє не тільки швидко здійснювати монтаж будь-яких ділянок трубопроводу, а й здійснювати якісні стики, навіть в найскладніших і розгалужених ділянках магістралі.

Залежно від виду матеріалу, з якого виконані деталі, з'єднання пластикових труб фітингами може бути виконано кількома способами:

види деталей

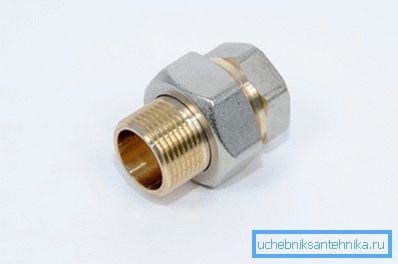

американка

Американка - являє собою безрозбірного конструкцію, призначену для підключення сантехнічних приладів до водопроводу. Герметичність забезпечується завдяки спеціалізованому конусу з гумовим або силіконовим кільцем-ущільнювачем.

Основною перевагою даної конструкції є те, що кожна частина деталі окремо фіксуються на з'єднуються елементах, після чого вони стягуються за допомогою гайки, завдяки чому забезпечується герметичний і надійний стик.

Існують два типи подібних деталей:

• кутові
• Прямі.

За допомогою кутової американки можна виконати кутовий стик магістралей без натягу або напруги матеріалів. Також слід зазначити, що вироби бувають з внутрішньою і зовнішньою різьбою. Це дозволяє виконувати монтаж без використання додаткових перехідників.

Запірно-регулююча арматура

До даного типу виробів відносяться крани і вентилі.

Запірно-регулююча арматура існує двох основних типів:

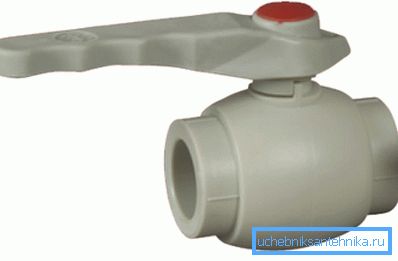

• Ручний вентиль;
• Термостатичний клапан.

Крім того, деталі розрізняються за типом корпусу, який може бути:

• Полімерним, призначеним для впаювання в систему.
• Металевим, з нарізним сполученням. У цьому випадку, з одного боку вентиля може розташовуватися американка, яка дозволяє демонтувати його, не розбираючи конструкцію.

Основний же характеристикою кранів є ступінь герметичності, яка визначає область їх застосування.

Залежно від герметичності, ці види фітингів для пластикових труб можуть використовуватися в наступних системах:

• Подачі газу;
• Гарячого водопостачання або теплопостачання;
• Холодного водопостачання.

Зверніть увагу! Запірну арматуру, призначену для холодного водопостачання, неприпустимо використовувати для систем подачі гарячої води і, тим більше, газу.

Трійники і хрестовини

Трійники і хрестовини є сполучними елементами, які відіграють першорядну роль при формуванні трубопроводу, так як дозволяють виконувати розгалуження і злиття декількох трас. Центральні відводи хрестовин і трійників можуть бути виконані під прямим кутом, або під кутом в 30 або 40 градусів.

Пластикові труби і фітинги даного типу можуть з'єднуватися за допомогою пайки або різьблення. Крім того, існують перехідні модифікації, які дозволяють здійснювати переходи з одного типу з'єднання на інше.

Також слід зазначити, що трійники і хрестовини можуть бути:

• Равнопроходной - прохідні отвори корпусу і горловина мають однаковий діаметр;
• Перехідними - прохідні отвори і горловина мають різні діаметри.

Зверніть увагу! Не варто намагатися використовувати з'єднувальні деталі не за прямим призначенням або модернізувати їх своїми руками, так як це може привести до виникнення внутрішнього сильного підпору і деформації магістралі або її розгерметизації.

муфти

Муфти призначені для забезпечення якісного з'єднання однакових по діаметру елементів магістралі, що може знадобитися на довгих прольотах або якщо немає можливості використовувати цілу деталь.

Існує чотири види з'єднувальних муфт:

• Фітинги для пайки пластикових труб з однакового матеріалу;

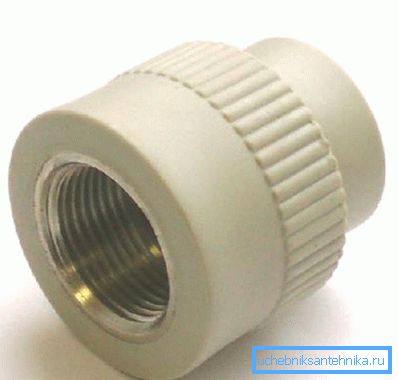

• Для монтажу елементів виконаних з різних матеріалів (з одного боку виконано з'єднання під пайку, а з іншого - під різьбу).
• Муфти для переходу з жорстких ділянок на гофровані (застосовуються в каналізаційних системах).
• Для з'єднання елементів різних діаметрів (переходи).

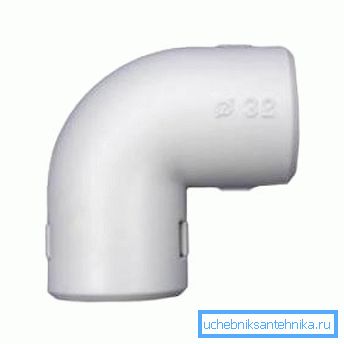

поворотні з'єднання

Дані вироби є найбільш затребуваними видами сполучних деталей, так як дозволяють виконувати повороти, без яких немислима жодна система. Як і інші вищеописані вироби, кутові з'єднання можуть бути виконані як під різьбу, так і під пайку.

Кут повороту проходів може бути різним, проте, найбільш затребувані з'єднання з прямим кутом.

Обводи і опори

До обводам відносяться з'єднувальні елементи, що дозволяють спростити монтаж системи в місцях перетину трас або виникнення конструкційних перешкод, які не дозволяють далі провести магістраль.

Опори - вироби, призначені для жорсткого кріплення трубопроводу. Як правило, їх використання вимагає інструкція по монтажу систем опалення або гарячого водопостачання, що пов'язано з підвищенням пластичності полімерних матеріалів під впливом високої температури. Опори дозволяють надійно закріпити конструкцію в певних точках.

Ось, мабуть, і всі основні сполучні елементи, які найчастіше застосовують при монтажі подібних трубопроводів.

висновок

Без фітингів неможливо виконати монтаж трубопроводу. Тому, при розрахунку труб для влаштування системи, слід відразу визначитися і з сполучними елементами, а саме - їх видом і кількістю. Це дозволить виконати конструкцію швидко і якісно (див.також статтю Фітинги для труб ПВХ: економ-варіант для монтажу комунікацій).

З відео в цій статті можна отримати додаткову інформацію з даної теми.
