Фітинги для радіаторів опалення: різновиди і варіанти

Роботи, пов'язані з монтажем системи опалення, вимагають граничної акуратності. І тут не обійтися придбанням лише опалювальних приладів. Щоб система повноцінно працювала, доведеться підготувати безліч складових, серед яких обов'язково будуть фітинги. Вони дозволяють виробляти з'єднання труб опалювальної системи в єдиний трубопровід і розрізняються за способом кріплення. Детальніше про них і буде розказано нижче в статті.

Фіксація з трубою може проводитися за допомогою різьблення, розташованої з одного боку фитинга, а з іншого боку прикручувати до неї гайкою. Інший тип не має різьблення, тому дозволяє всього лише з'єднувати деталі системи одного розміру або виробляти їх розведення. Отже, нижче розглянемо, які фітинги потрібні для підключення радіатора опалення, і як їх застосовувати.

різновиди

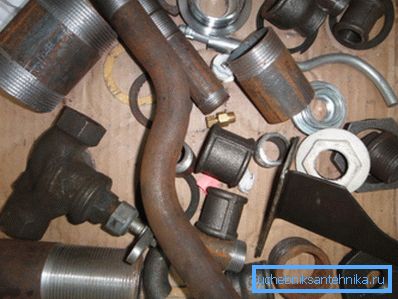

Поділ фітингів здійснюється за різними параметрами. Залежно від того, яку операцію слід провести з трубами, застосовуються відповідні комплектуючі.

Для зручності слід розділити їх за призначенням:

1. Найпростішим елементом, що дозволяє з'єднувати однакові труби на прямій ділянці, є фітінг-муфта.
2. Якщо монтаж трубопроводу вимагає застосування труб різного діаметру, їх з'єднання можливо за допомогою перехідників, а також сгонов і ніпелів.

1. Створення кутів здійснюється за допомогою спеціальних кутів і відводів.
2. Застосування трійників і колекторів різного діаметру дозволяє з'єднувати відразу кілька трубопроводів на одній розводці. Навіть якщо в системі застосовуються останні з різних матеріалів, їх можна з'єднувати за допомогою пластикових фітингів.

1. Хрестовини використовують там, де відбувається розгалуження трубопроводу. При цьому на стиках елементи повинні мати однаковий діаметр.
2. Штуцер - сполучна деталь, яка дозволяє з'єднати гнучкий шланг з насосом.
3. Кінці трубопроводу закладаються за допомогою фітингів-заглушок, які забезпечують повну герметичність.

Фітинги для поліпропіленових труб

Сучасний будівельний ринок наповнений найрізноманітнішої арматурою, призначеною для з'єднання в опалювальній системі поліпропіленових труб. Але, незважаючи на широкий вибір, підібрати необхідну модель - справа не така вже й складна, так як всі вони мають різні розміри. Незалежно від того, мають дані деталі різьблення чи ні, вони можуть бути як розбірними, так і цілісними.

Вибір необхідного елемента з'єднання залежить від його функціонального призначення.

Наприклад:

• з'єднання шланга набагато зручніше проводити за допомогою цілісного фитинга;
• розбірний з'єднувач з нарізним кріпленням доцільніше застосовувати для лічильника.

Порада: якщо трубопровід поліпропіленовий, враховуйте його температурне розширення.

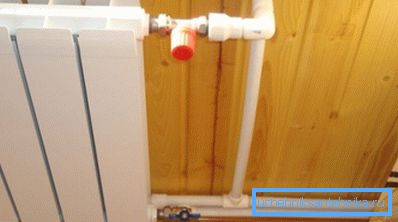

Особливу важливість цей фактор має при установці радіатора опалення. Тому, для того, щоб уникнути впливу на матеріал температурних перепадів і стрибків тиску, слід провести монтаж компенсатора. Трубопровід і фітинги в кінцевому підсумку стають єдиною системою, так що краще, якщо вони будуть виготовлені з поліпропілену.

Порада: якщо потрібно з'єднати труби з металу, різьбове з'єднання фітинга має бути з латуні.

Особливості мідних фітингів

Особливою практичністю відрізняються трубопроводи з міді, хоча їх ціна значно вища. Додатково до них купуються всі супутні деталі, виготовлені з того ж матеріалу, і представлені на будівельному ринку в великому асортименті. Все це дозволяє проводити будь-які роботи, пов'язані з монтажем опалювальної системи, незалежно від їх складності.

Фітинги з міді:

• дуже легкі;
• не схильні до дії високих температур;
• не бояться прямих сонячних променів, здатних викликати деформацію.

Це, мабуть, є їх головними достоїнствами. Такі елементи можуть використовуватися в магістральних водопроводах, що вимагають великої кількості розгалужень. Мідні фітінги також дозволяють без праці формувати як вигини і нові кути, так і повороти.

варіанти установки

Нижче розглянемо найбільш затребувані випадки:

монтаж

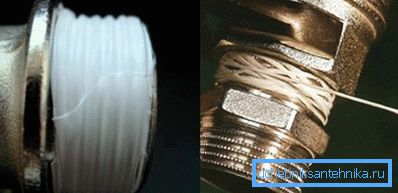

Незважаючи на те, що установка фітингів НЕ трудомістка, певні складнощі може викликати розбіжність різьблення труб і з'єднувачів. Тому перш ніж приступати до роботи, потрібно навчитися поєднувати нарізні сполучення таким чином, щоб досягти максимальної герметичності. Як варіант, інструкція пропонує використовувати сантехнічну ФУМ-стрічку, якою ущільнюється різьблення деталей.

Порада: в процесі затягування фитинга стежте за тим, щоб плівка не з'їжджала в сторону, інакше під різьбу вона не потрапить.

Є й інший спосіб - використання спеціальної нитки. Вона намотується своїми руками так само, як і ФУМ-стрічка, але за рахунок своєї структури, дозволяє закрутити різьбове з'єднання безпомилково. Після застосування нитки рекомендується близько 12 годин не використовувати трубопровід.

Порада: перш ніж використовувати нитку, перевірте різьблення, для чого накрутіть на неї фітінг і переконайтеся, що даний процес проводиться вільно.

Тільки після цього приступайте до намотування нитки, стежачи за тим, щоб процес проходив навскіс, і нитка весь час перетинала різьблення. І хоча на упаковці завжди вказується оптимальна кількість витків, для більшої надійності їх слід збільшити в кілька разів.

висновок

Монтаж фітингів системи опалення, особливо центрального, вимагає певних навичок, інакше після підвищення тиску в системі може статися аварія. Сам процес установки не представляє якихось складнощів, тільки вимагає дотримання інструкції.

Для ущільнення різьблення необхідно застосовувати сантехнічну ФУМ-стрічку, нитка або клоччя. Відео в цій статті дозволить знайти додаткову інформацію за вищевказаною темі.
