Фітинги для труб: види і пристрій

Ця стаття - короткий огляд основних присутніх на ринку видів водопровідних фітингів. Нам належить ознайомитися з їх зовнішнім виглядом і пристроєм. Крім того, ми торкнемося базові принципи монтажу фітингових з'єднань в кожному конкретному випадку.

Отже, в путь ...

нероз'ємні фітинги

У цю категорію потрапляють всі види зварних і паяних з'єднань.

мідь

Мідні труби і фітинги для опалення та систем водопостачання монтуються за допомогою пайки.

Як виглядає цей процес?

• Труба і фітінг нагріваються газовим пальником і за допомогою флюсу очищаються від плівки окислів.
• Потім в факелі пальники до розтруба підноситься пруток припою. Розплав завдяки капілярному ефекту заповнює всю порожнину. Після охолодження з'єднання залишається герметичним.

Зверніть увагу: мідний водопровід може збиратися і на розбірних фітингах, конструкцію яких ми розглянемо пізніше.

поліпропілен

Фітинги для пропіленових труб монтуються низькотемпературної зварюванням за допомогою паяльника, розігрітого до температури в 240 - 250С.

1. Кінець труби поміщається в розтруб паяльника. Одночасно фітінг надаватися на другу частину нагрівального елементу відповідного діаметру.
2. Після оплавлення поверхонь вони поєднуються плавним поступальним рухом. Обертання і будь-які зміщення після того, як труба вставлена, під суворою забороною: вони різко погіршать якість пайки.

Те, як довго повинні грітися і остигати труби і фітинги для ПП труб, залежить від їх діаметра.

Нюанс: армовані алюмінієм труби перед зварюванням зачищаються від армуючого шару в місці майбутнього з'єднання.

поліетилен

Поліетиленові водопровідні труби і фітинги для зварювання теж з'єднуються за допомогою низькотемпературного паяльника; однак з'єднання виконується не в розтруб, а встик.

1. Торці деталей, що з'єднуються притискаються до поверхні нагрівального елементу.
2. Після оплавлення вони стикуються один з одним і витримуються кілька секунд з невеликим притиском.

Для напірних трубопроводів і труб великого діаметру використовуються механічні і гідравлічні пристосування для центрування і притиску: його зусилля може досягати сотень кілограм.

металопластик

Так звані прес-фітинги для металопластику монтуються без можливості подальшої розбирання. Кінець труби надівається на штуцер, забезпечений парою кільцевих гумових ущільнювачів, після чого спеціальними кліщами обжимается гільзою з нержавіючої сталі.

Цей тип з'єднань вважається найбільш надійним і, на думку більшості сантехніків, вигідно відрізняється від компресійних тим, що не дає течі на гарячій воді та опалення.

При монтажі варто врахувати пару нюансів:

1. Труба повинна бути ідеально круглої. Овальність призведе до того, що, надягаючи її на штуцер, ви змістите кільцеві ущільнювачі.
2. Крім того, перед складанням потрібно обов'язково зняти внутрішню фаску. Причина - та ж.

роз'ємні фітинги

сталь

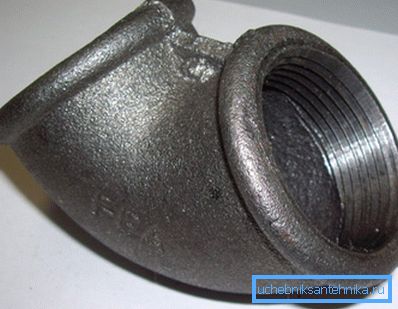

Ще пару - трійку десятиліть назад найбільш поширеними були чавунні і латунні різьбові фітинги; Зараз вони разом зі сталевими трубами поступово витісняються синтетичними матеріалами. Для герметизації різьбових з'єднань використовується льон (нерідко з просоченням фарбою або герметиком) і синтетичне волокно (танго Унілок і його аналоги).

Однак: різьбові фітинги для газових труб монтуються з використанням стрічки ФУМ, що забезпечує прекрасну герметизацію при низькому тиску.

Крім різьбових, для стали можуть використовуватися обтискні з'єднання: накидна гайка при посередництві наполегливої ​​кільця розпирає гумовий або силіконовий ущільнювач. Головна вимога при використанні відповідних фітингів - гладка поверхня труби і повна відсутність овальності.

мідь

Компресійні фітинги для міді вигідно відрізняються від паяних простим монтажем з використанням підручного інструменту.

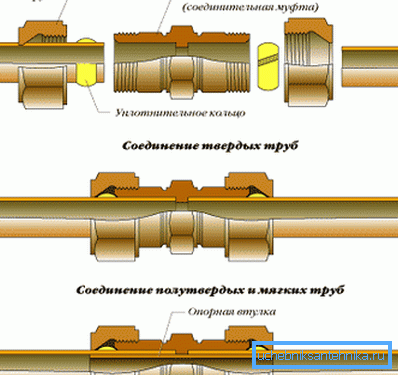

Для складання потрібна лише пара комбінованих або розвідних ключів. При затягуванні накидної гайки труба обжимается розрізним кільцем; герметичність забезпечується завдяки пластичності металу. Для відпалених труб конструкція передбачає оправлення, яка не дає їм зім'яти при обтиску.

металопластик

компресійний

Герметизація, як і в випадку прес-фітинга, забезпечується парою кільцевих ущільнювачів. Відрізняється лише механізм обтиску: він, як і в випадку міді, забезпечується розрізним кільцем, яке стискається при затягуванні накидної гайки.

Як уже згадувалося, компресійна схема вважається ненадійною: на гарячій воді та опалення через кілька циклів нагрівання і охолоджування з'єднання дає текти. На думку автора, має погану славу абсолютно незаслужено: типова причина течі - грубі помилки при складанні.

Річ у тім, прес-фітинги вимагають використання спеціальних кліщів; ціна інструменту - не менше 8-12 тисяч рублів - робить нераціональною його покупку заради разового ремонту.

Звідси два практичних слідства:

1. Монтажем металопластикових конструкцій із з'єднаннями цього типу займаються професіонали;
2. Вони не економлять на інших інструментах і технологічних операціях, зокрема - на калібрування і зняття фаски.

Компресійні же фітинги часто з'єднуються з овальним торцем відпиляної ножівкою труби. При цьому кільця ущільнювачів немилосердно вириваються з пазів і зміщуються всередину корпусу. Герметичність забезпечує лише поліетилен, який при нагріванні стає вельми пластичним.

пуш

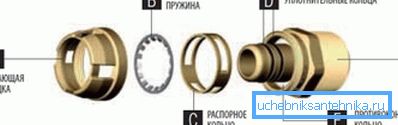

Ця конструкція відрізняється лише механізмом фіксації труби: вона затискається пружинним кільцем з спрямованими всередину лапками. Герметичність і тут забезпечується парою гумових кілець. Звідси очевидна інструкція: при складанні трубопроводу своїми руками калібрування і зняття фаски обов'язкові і в цьому випадку.

поліетилен

Крім зварювання, при складанні поліетиленових трубопроводів можуть застосовуватися і компресійні з'єднання. За герметичність відповідають вже знайомі нам гумові кільця.

Гофрована нержавіюча сталь

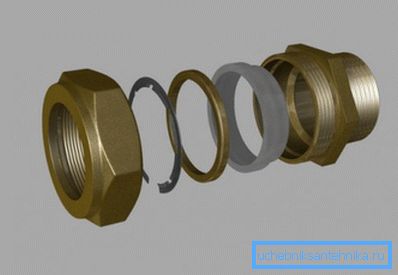

Конструкція з'єднання практично ідентична попередньої: труба обжимается силіконовим ущільнювачем при затягуванні накидної гайки.

зшитий поліетилен

Фітинг є звичайним штуцер-ялинку. Герметичність забезпечується механічною пам'яттю зшитого поліетилену: розтягнутий екстендером, він протягом декількох хвилин повертається до попереднього розміру.

висновок

Сподіваємося, що наведене опис конструктивних виконань допоможе читачеві у виборі матеріалів для майбутнього ремонту або будівництва (див.також статтю Проводка в трубах: технологія монтажу для забезпечення максимальної безпеки).
