Гнучка профільної труби: тест на кмітливість

Профільна труба має «незграбну» форму - квадратну і прямокутну. На перший погляд, здається, що надати їй дугоподібну форму неможливо. Але твердо вирішивши використовувати такий матеріал для каркасів парників, навісів, при створенні архітектурних рішень в саду (арки, шпалери, перголи) - можна домогтися бажаного. Гнучка профільної труби по радіусу - своїми руками виконати таке завдання досить просто, впоратися з нею зможе кожен.

Принцип роботи трубогиба

Конструкція цього приладу досить проста - 2 упору і черевик, що приводиться в рух важелем. За допомогою цього нехитрого пристрою можна гнути трубопровід діаметром 5 - 150 мм.

При цьому для великих діаметрів фізичної сили оператора вже недостатньо, особливо при товстої стінці. Для того, щоб гнучка проходила плавне і без проблем, апарат обладнується гідравлічним приводом, до речі, це викликає значне подорожчання приладу.

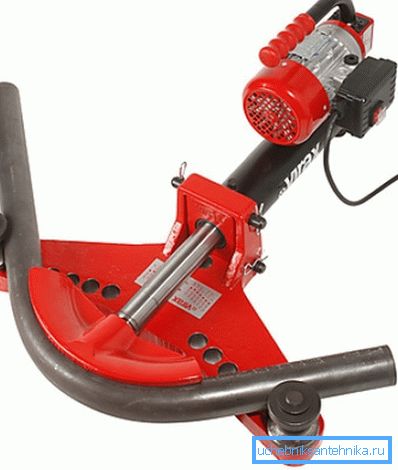

Якщо потрібно зігнути зовсім невелику трубку, то можна використовувати варіант трубогибов для труб з відкритою рамою. З точки зору безпеки - це не кращий варіант, адже ризик сходження трубопроводу досить великий.

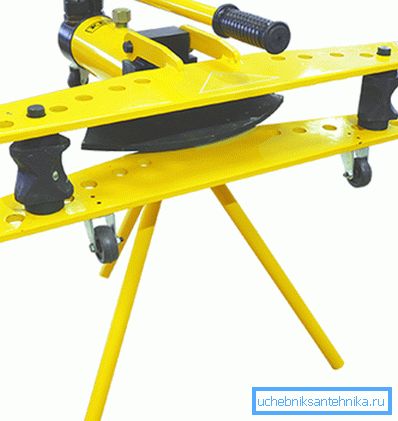

Що стосується великих діаметрів, то в цьому випадку використовуються виключно пристрою із закритою рамою. Завдяки цьому, труба ні за яких умов не зіскочить з упорів.

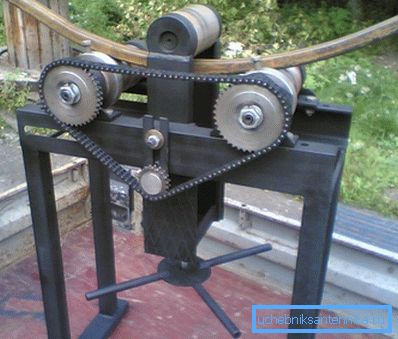

Трубогиб може працювати і за іншим принципом. В такому випадку профільна труба просто простягається між валиками (упорами), деформуючись при цьому.

Профілі з різних металів і різних перетинів реагують на згинання теж по-різному. Наприклад, працювати з трубами з кольорового металу - мідь, латунь, дюраль, алюміній, невеликого перерізу одне задоволення. Вони пластичні і добре згинаються, втілюючи в реальність сміливі фантазії майстра. Відмінно витримують низькі температури.

Народні «рецепти» згинання профілів

Винайдені способи згинання профільних труб в домашніх умовах іноді бувають єдиним способом здійснити задумане. Незважаючи на гадану примітивність технології, отримані результати здатні вражати якістю, геометричною точністю і досконалістю форм.

Технологія з власної майстерні

Згинання профілю з використанням болгарки і зварювального апарату - найбільш звичний і тому популярний спосіб.

Він включає в себе кілька послідовних операцій.

1. Перш за все, ретельно розраховується радіус вигину.

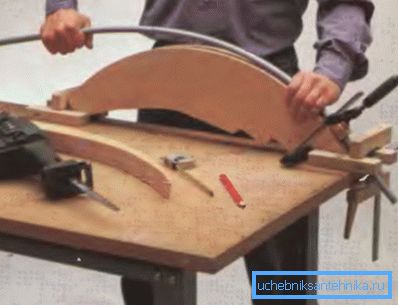

2. Можна виготовити дерев'яний шаблон. Він дозволить зробити максимально точний згин.
3. На ділянку, який буде змінювати форму, наносяться поперечні мітки. Саме по ним будуть проводитися пропили, що проходять по 3 сторонам труби (лівий - нижній - правий або, для наочності, перевернута буква «п»).

1. Приклавши і закріпивши на шаблоні профіль недоторканою стороною, можна почати згинання.
2. Пропили заварити і відшліфувати.

Зверніть увагу! Бажано використовувати цей спосіб при роботі з профілем великого перерізу, тому що сам процес займає достатню кількість часу.

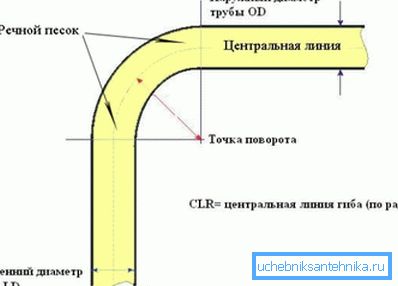

Використання піску для згинання труби

Пісок здатний тримати форму не тільки у вигляді скульптури на березі моря, але і допомогти підтримати форму профілю в процесі згинання, запобігаючи сплющивание або розтріскування.

Ця операція майже рівнозначна за часом з роботою на трубогиб і для неї знадобляться такі матеріали:

• кварцевий пісок;
• дерев'яні заглушки довжиною від 10 до 20 см;
• газова лампа;
• дриль;
• болванка, діаметр якої дорівнює внутрішньому радіусу вигину профілю;
• гумовий молоток.

Зверніть увагу! Пісок повинен обов'язково пройти 2 стадії первинної обробки, перед тим, як його можна буде використовувати: ретельне просіювання, промивання і остаточне висушування. Зберігатися до вживання він повинен в чистій посудині.

Народна інструкція з гнуття з піском включає в себе обов'язкові послідовні операції.

1. Один отвір профтруби щільно забивається дерев'яної заглушкою.
2. Через інший отвір насипається пісок до такого рівня, щоб увійшла друга заглушка.
3. Наглухо закупорюється залишився отвір.
4. За допомогою болванки проводиться згинання. Якщо потрібно досягти малого радіусу, згин розігрівається полум'ям пальника. Важливо не перегріти поверхню і не допустити появи окалини, яка погіршує якість труби.
5. Постукуючи гумовим молотком, згин доводиться до досконалості.
6. З готового виробу вибивається, випалюється або висвердлюється заглушка.
7. Потряхиванием і поколачиванием висипається наповнювач.

Гармонія профілю та води

Суворий мороз стане вірним помічником в згинанні, наприклад, мідної труби. З інструментів і матеріалів знадобиться всього лише вода і болванка. Технологія теж досить проста.

Щільно закривши один кінець труби пробкою, всередину доверху наливається вода і закупорюється другий отвір. Після того як вода повністю замерзне, матеріал готовий до роботи.

Примітно, що додаються фізичні зусилля мінімальні - не відбувається сплющивания, і перетин майже не порушується.

Використання пружини для згинання

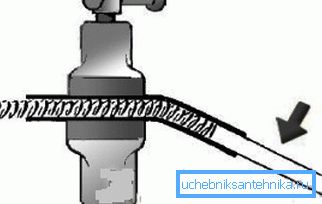

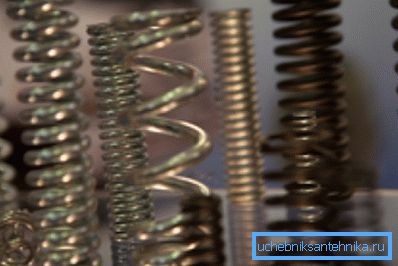

Гнучка з використанням пружини в порожнині профілю заснована на принципі сили внутрішнього протидії. Крім профільної труби, паяльної лампи або газового пальника і шаблону відповідного діаметру знадобиться незвичайна квадратна пружина. Вона виготовляється із сталевого дроту діаметром від 2 до 4 мм, яка згинається з розміром перетину трохи менше внутрішнього перетину профтруби.

Зверніть увагу! Пружина повинна майже впритул входити в порожнину профілю. Оптимальним зазором між зовнішнім перетином пружини і внутрішнім труби вважається від 1,5 до 2 мм.

Помістивши пружину всередину заготовки, починається обробка паяльною лампою поверхні ділянки, що деформується вироби. Досить розігріту деталь, закріпивши на болванці, зігнути і довести до потрібного радіусу своїми руками.

Зверніть увагу! Не ігноруйте правила техніки безпеки. Ціна безпечності буває занадто висока. Захисні рукавички, окуляри і кліщі для захоплення гарячих труб надійно захистять від опіків. Для пожежної безпеки поруч повинна бути ємність з водою або піском.

Підведення підсумків

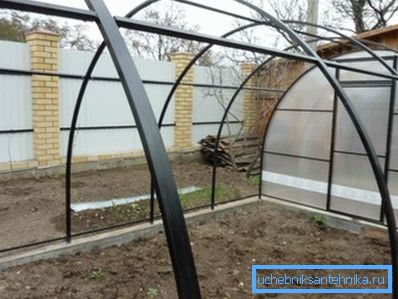

Сфера застосування профільних труб досить широка. Висока вартість професійних трубогибов, призначених для роботи з цим матеріалом, часто позбавляє можливості скористатися ними.

Стає важко втілити в життя авторські задумки. Іноді положення врятувати може тільки гнучка профільної труби своїми руками.

На відео в цій статті показаний приклад гнучкі профільної труби.
