Гнучка труба з нержавіючої сталі: характеристики,

Більшість з нас замислюється про те, як змонтувати водопровідну систему в квартирі або приватному будинку, щоб вона не займала багато місця, і при цьому залишалася надійною. У цій статті ми розповімо те, що собою представляють гнучкі гофровані труби з нержавіючої сталі, яка сфера їх застосування та які особливості їх монтажу.

особливості використання

Будь-які водо- і газопровідні системи, побудовані із застосуванням жорстких труб, це потенційно ненадійні комунікації, які при неякісному і непрофесійно проведеному монтажі можуть дати текти на одній з ділянок з'єднання. Тому монтаж жорстких водопроводів завжди передбачав необхідність професійного підходу до реалізації, в застосуванні якісних фітингів і інструментів.

Ситуація кардинально змінилася тоді, коли на ринку з'явилася нержавіюча гнучка гофрована труба. З появою таких виробів змінилася як методика проведення монтажних робіт, так і сам підхід до реалізації монтажу своїми руками.

Основною перевагою гнучких труб, в порівнянні з жорсткими аналогами, є можливість влаштування повноцінної системи з двома точками з'єднань незалежно від кількості вигинів. У той же час жорсткий водопровід з двома точками з'єднань - це, в більшості випадків, пряма труба.

основні переваги

Серед основних переваг гофрованих труб з нержавіючої сталі відзначимо наступні властивості:

• можливість зміни конфігурації системи в процесі експлуатації, що неможливо на жорстких трубопроводах;
• гнучка тонкостінних труб з нержавіючої сталі виконується руками без використання спеціалізованого гибочного обладнання;

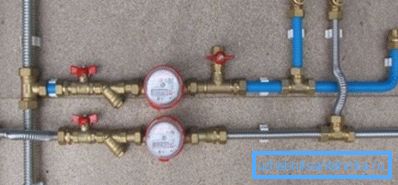

• простота і зручність монтажу за рахунок малої кількості використовуваних сполучних елементів;
• доступна ціна готового результату за рахунок малої кількості використовуваних фітингів;
• можливість виконання монтажних робіт недосвідченими сантехниками;

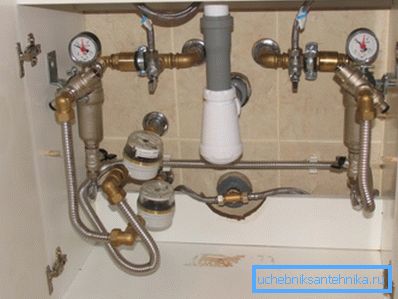

• можливість проведення робіт в умовах обмеженого простору (Наприклад, в кухонних мийках);
• естетично привабливий вигляд готової системи.

Софера застосування

Нержавіюча гнучка труба з гофрованої поверхнею була розроблена в 80-х роках двадцятого гілка і з тих пір застосовується для влаштування побутових водо- і газопровідних систем.

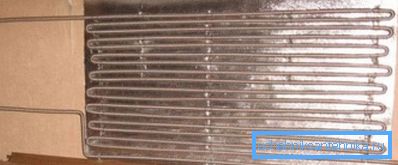

Завдяки цим виробам з'явилася можливість будувати трубопроводи в тих умовах, де використання жорстких металевих і пластикових труб утруднено або взагалі неможливо. Крім того, гофровану з'єднання використовується в тих випадках, коли витік середовища, що є неприпустимою.

Наприклад, відстань від жорсткої газової труби до плити або опалювального котла невелике, але для його проходження завжди застосовувалися гнучкі з'єднувачі. Ще не так давно для цих цілей застосовувався кисневий шланг, який, при всій своїй надійності, не володів достатньою довговічністю і через певний час покривався микротрещинами, через які просвічувався газ.

Рішенням проблеми безпечного підключення стало використання гофрованих труб з нержавіючої сталі.

Важливо: Якісні гофровані з'єднувачі проходять спеціальну сертифікацію, і саме вони дозволені до застосування при монтажі опалювального обладнання або кухонних плит, що працюють на природному газі.

Ще однією сферою застосування, де використовуються гнучкі труби з нержавіючої сталі для води, є пристрій рухливих з'єднань.

Наприклад, транспортування води від змішувача до лійки в душовій або ванній кімнаті здійснюється по гофрованого шланга, виготовленому з нержавійки. За статистикою герметичність такого з'єднання труб при регулярному переміщенні душової лійки зберігається не менше 5 років, що погодьтеся чимало.

специфіка виробництва

Інструкція виробництва гофрованих металевих шлангів передбачає використання нержавіючої низьковуглецевої сталі марки AISI (SUS) 304. Цей сплав містить нікель 8% і хром 18% від загального обсягу матеріалу.

Така композиція компонентів забезпечує довготривалу стійкість сплаву до корозійних процесів і механічного навантаження за рахунок підвищених характеристик міцності якостей.

Виробничий процес здійснюється наступним чином:

• листова нержавіюча сталь розрізається на стрічки відповідного розміру;
• поперечному зрізі стрічки надається напівкругла форма;

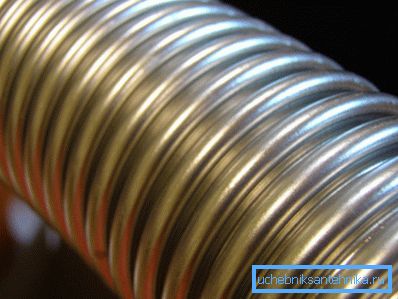

• з металевої стрічки із заданим профілем формується гофра;
• стики проварюються автоматичним зварюванням методом TIG;
• виконується лазерна перевірка цілісності швів;
• виконується короткострокова термічна обробка (до +1150 ° С) гофри з метою надання їй додаткової гнучкості;
• кріпляться кінцеві фітинги;
• виконується заключне випробування на перевірочному стенді з подачею рідкого середовища під тиском.

Залежно від модифікації і марки виробника, відстань між середніми кільцями і їх товщина може відрізнятися межах технологічних обмежень наведених у ГОСТ 10705 і 15763.

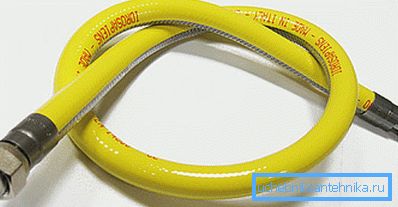

Важливо: Вироби, призначені для газової підводки, поверх металу покриваються полімерною ізоляцією для освіти повноцінного діелектричного з'єднання. Якщо при виборі шланга для підведення газу придбали виріб з меншими розмірами і плануєте нарощувати додатковим шматком труби, з'єднання фітингів необхідно заізолювати ізоляційною стрічкою.

Параметри готових виробів

Більшість виробників нержавіючих гофрованих шлангів поставляють на ринок вироби з наступними параметрами:

• товщина стінок від 0,25 до 0,3 мм;
• мінімальний радіус вигину не менше 30 мм;
• робочий тиск до 65 бар;
• короткострокове максимальний тиск до 200 бар;
• максимальна робоча температура до +100 ° С.

Особливості проведення монтажних робіт

Інструкція проведення монтажних робіт із застосуванням спеціальних гофрованих труб не передбачає застосування спеціального обладнання, наприклад обтискних кліщів або зварювального апарату.

Для того щоб виконати таке з'єднання своїми руками, знадобиться ріжковий ключ відповідного розміру. Якщо ключів з потрібним розміром немає, можна застосувати розвідний ключ.

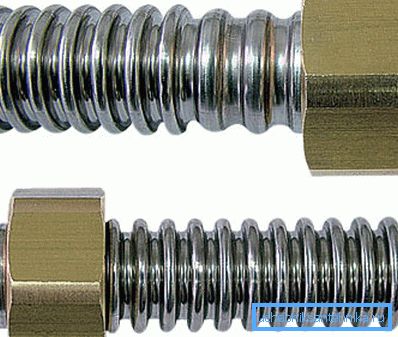

Кінці труби обладнані спеціальними латунними фітингами, найчастіше, у вигляді накидної гайки з внутрішнім різьбленням (мама). Внутрішня частина фітинга оснащена різьбленням і гумовим кільцем ущільнювача. В результаті використання клоччя або ФУМ-стрічки не є обов'язковим.

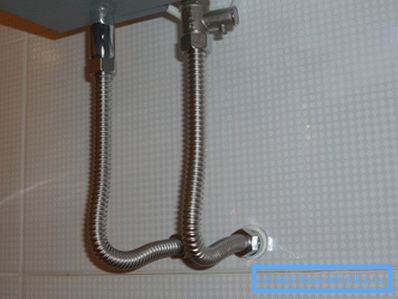

Монтаж полягає в накручування накидної гайки на закінчення жорсткої труби оснащеної зовнішньою різьбою. Закручування фитинга здійснюється до упору, але без надмірного зусилля, яке може привести до псування кільця ущільнювача. Після того як один з фітингів закріплений, труба деформується вручну для отримання потрібної конфігурації, після чого накручується другий фітінг. (Див. Також статтю Обпресування труб: особливості.)

Важливо: Водна або газова гнучка гофрована труба з нержавіючої сталі реалізується відрізками з фіксованою довжиною. Тому завжди краще вибрати відрізок з невеликим надлишком, ніж в ході монтажних робіт нарощувати коротку трубу додатковим шматком.

висновок

Отже, ми розглянули основні характеристики, властиві гофрованим трубах з нержавійки. Саме час визначитися з вибором потрібного типорозміру і придбати той виріб, який вам необхідно для виконання того чи іншого монтажу.

Залишилися питання, які потребують пояснень? В такому випадку подивіться відео в цій статті.
