Гріє кабель для каналізації і водопроводу: методи обігріву

07-09-2018

У тих випадках, коли у господарів просто немає можливості провести прокладку труб вище за рівень промерзання грунту, виникає гостра необхідність організувати обігрів каналізаційних труб зсередини або зовні в зимову пору року.

Звичайно, доцільніше проводити прокладку трубопроводу все ж нижче даного рівня, але якщо існують обставини, що не дозволяють цього зробити, тоді обов'язково потрібно використовувати додаткові обігрівальні елементи.

Види труб, які потребують обігріві

Найчастіше зігрівати необхідно каналізаційні труби, наступних типів:

Зовнішній каналізаційний трубопровід, який використовується для відводу стоків каналізації в септик або до очисної установки локального типу:
Труби, що використовуються для відведення промивних вод від фільтрів-очищувачів;
Трубопровід, що забезпечує сполучення між каналізаційним септиком і дренирующими полями або фільтраційним колодязем.

Методи обігріву трубопроводу

Найбільш популярними і часто вживаними способами обігріву каналізації вважаються наступні:

Підігрів каналізаційний системи за допомогою гріє дроти;
Прокладка трубопроводу з елементів, оснащених власною системою обігріву всередині труби.

Обігрів каналізації за допомогою кабелю

Під час пошуку відповіді на питання про те, як відігріти каналізацію в приватному будинку, кожен господар бажає використовувати найбільш надійний і довговічний нагрівальний елемент, яким є саморегулюючий кабель, що працює за принципом нагрівальної стрічки.

До особливостей використання такого способу можна віднести:

Потужність даного типу нагрівача становить близько 33 Вт на 1 метр труби;
При його прокладанні використовується армована стрічка з алюмінієвим напиленням на клейкою основі;
Нарізати його можна на шматки будь-якої необхідної довжини;
Якщо довжина трубопроводу, що потребує обігріві, становить менше 80 метрів, то кабель такої довжини може бути підключений прямо в розетку або до електричного щитка без додаткових пристроїв.

Порада. Такого типу нагрівач не рекомендується використовувати для створення внутрішнього обігріву. Внутрішня прокладка може бути лише тимчасовим заходом в разі крайньої необхідності.

процес підключення

Інструкція по підключенню нагрівального кабелю своїми руками складається з наступних етапів:

На один з кінців нагрівального кабелю надаватися термоусаживающаяся трубка великого діаметра;
Кінець зачищають від ізоляції і на довжину близько 5 см, обплетення знімається на довжину в 1 см;
Провід кабелю, що гріє поділяють і видаляють з їх кінців ізоляцію на довжину 4 см;
На сам кабель надягають трубку термоусаживающихся середнього розміру, а також усадкові трубки малого діаметра одягаються на кожен провід;
Утримуючи усадкову трубку за допомогою пінцета, прогріваємо її будівельним феном;

Порада. Якщо будівельного фена не виявилося під рукою, можна зробити усадку за допомогою відкритого полум'я. Наприклад, звичайної запальнички.

Кінці проводів зачищаємо на 0,6 см;
Скручену оплетку поміщаємо в металеву трубку, після чого затискаємо її;
Виробляємо зачистку електрокабеля від ізоляції на довжину в 8 см;
Поділяємо дроти електрокабеля. Заземлення залишаємо тієї ж довжини інші обрізаємо на 3-4 см;
Кожен провід живлення зачищаємо на 6 см;
Виробляємо з'єднання проводів електрокабеля і нагрівального:

Порада. Дане з'єднання рекомендується проводити за допомогою термоусадочної трубки з металевою втулкою посередині.

Після з'єднання втулку затискають, а трубку саджають феном;
Місця з'єднання проводів харчування необхідно ізолювати за допомогою ізоляційної стрічки;
Виробляємо з'єднання металевої сітки, помістіть її кінець у втулку з металу, після з'єднання втулку необхідно затиснути;
Місце з'єднання обплетення необхідно ізолювати за допомогою ізоляційної стрічки;
Місце з'єднання накривається термоусадочної трубкою великого діаметру, яка після вмощується за допомогою фена;
Вільний кінець нагрівального кабелю зачищається на 0,6 см, металева оплетка видаляється;
На кінець кабелю надаватися термоусаживающихся ковпачок і вмощується також за допомогою фена.

Монтаж нагрівального елементу

Для якісної роботи системи необхідно забезпечити не тільки підключення, кабель для обігріву каналізаційних труб повинен також бути правильно встановлені.

Процес кріплення обігрівального елементу до трубопроводу повинен вестися з урахуванням наступних вимог:

Радіус вигинів повинен перевищувати мінімально допустиме значення, обмовляється в інструкції до кожного типу кабелю;
Заборонено монтаж даного елемента на гострих поверхнях;
Перед початком монтажу необхідно переконатися в герметичності трубопроводу;
Не можна підключати до мережі кабель, змотаний в бухту;
Після установки обігрівального елементу слід провести теплоізоляцію каналізаційного трубопроводу.

процес установки

На сьогоднішній день існує можливість використання одного з 2-х варіантів установки:

Розташування одного або декількох нагрівальних елементів вздовж труби паралельно один одному. Ціна обігрівальної системи в даному випадку безпосередньо залежить від того, стільки елементів, що нагрівають буде використано;
Обмотка трубопроводу по типу спіралі.

Зверніть увагу! Другий вид установки використовуються в тому випадку, коли довжина кабелю в кілька разів перевищує довжину трубопроводу.

Сама установка ведеться наступним чином:

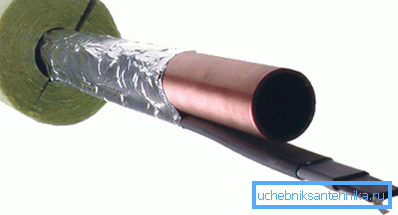

Для рівномірного нагріву пластикових труб рекомендується попередньо обмотати їх фольгою на клейкою основі;
Нагрівальний елемент кріпиться також за допомогою фольгованого скотча;

Зверніть увагу! Який би метод кріплення ви не вибрали, пам'ятайте, що припинення резистивного нагрівача просто неприпустимо.

Теплоізоляція трубопроводу виробляється таким чином, щоб виключити потрапляння вологи. Якщо необхідно, обмотайте труби додатково гідроізолюючим матеріалом;
Термодатчик прикріплюється до труби також фольгоскотчем.

На закінчення

Реалізуючи всі поради, рекомендації та інструкції, описані вище, ви зможете забезпечити власну каналізаційну систему гідним обігрівом, і труби не промерзнуть навіть у найлютіші морози. А відео в цій статті розповість вам ще більше про те, як уберегти каналізаційний трубопровід від зимових морозів.
