Гріє кабель для водостоку

Взимку часто відбувається обмерзання покрівлі і тала вода, замерзаючи, утворює звисають бурульки. Але це загрожує не тільки нещасними випадками, замерзла в жолобі вода здатна зруйнувати його, адже вода при замерзанні розширюється. Не дивуйтеся, якщо морозним зимовим ранком ви побачите, що ваша система відводу води лопнула. В такому випадку треба приступати до ремонту, а це, в свою чергу, призведе до непередбачених розтрат.

Поки не почався холодний зимовий період, слід подбати про те, щоб подібних неприємностей не відбувалося. Але що можна зробити, щоб рідина в системах водовідведення не замерзає, і не утворювалися бурульки? Доведеться організувати обігрів водостоку. Це не тільки збереже його в цілості, але і убезпечить вас і ваших домочадців від нещасних випадків. У цьому вам допоможе гріючий кабель для водостоку. Давайте розберемося, який кабель для водостоку краще вибрати, і як можна зробити обігрів всієї системи своїми руками.

Звідки з'являються полій і бурульки

Звідки ж береться лід на даху, адже в зимовий період часу дощі не йдуть, та й зверху воду на дах ніхто не ллє. На утворення криги впливають два фактори.

Різниця температур вдень і вночі. Особливо цей фактор робить свій вплив в ранній період весни, коли днем ​​на сніг впливає сонячне тепло, і він тане на даху, поступово стікаючи в систему відведення води. З настанням ночі температура повітря змінюється, досягаючи позначки нижче нуля, внаслідок чого тала вода починає замерзати. Ось так в жолобах і трубах утворюється лід. Це ж стосується схилу даху, коли з нього звисають бурульки. Рада, що вся конструкція зливу не призначена для того, щоб витримувати додатковий вагу. Якщо вона і не лопне в певній частині від розширення, то може легко зламатися, не витримавши вагу льоду. В такому випадку вам доведеться повністю її змінювати.

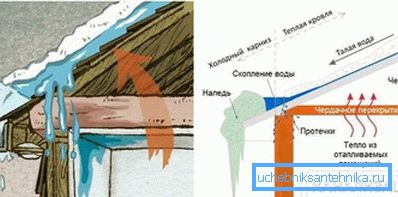

Ефект «теплої покрівлі». Часто забудовники роблять мансардні дахи або теплі горища. Якщо покрівля погано ізольована, можуть утворюватися втрати тепла. Виходить, що навіть взимку, при мінусовій температурі сніг починає танути, так як приміщення опалюється і, хоч і трохи, але нагрівається сам покрівельний покрив. Ну а далі схема така ж, як і в першому випадку: стікаючи вниз, вода охолоджується, і потім знову замерзає. Наслідки такі ж. Але в цьому випадку монтаж кабелю, що гріє в труби водовідведення не усуне саму проблему, а тільки наслідки: утворення криги і бурульок. Краще, звичайно ж, вирішити саму проблему, а не симптом, утепливши дах.

Щоб запобігти нагрівання даху в зимовий період, професіонали радять зробити так звану холодну дах, коли вентильований горище всередині не опалюється. Ще один момент - правильно виконати покрівельний пиріг, де утеплювач обраний з достатньою товщиною і є вентиляційний зазор. Тим не менш, це не 100% гарантія того, що проблема повністю вирішиться. Для надійності краще виконати обігрів системи водовідведення. Але виникає питання, який кабель краще вибрати?

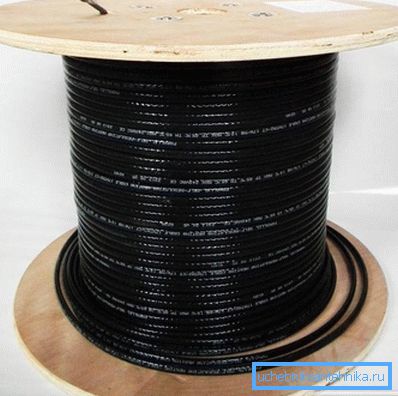

Вибір кабелю, що гріє

Щоб запобігти утворенню полою на звісах і в системі водовідведення, застосовують гріють кабелі, які в наш час набирають все більшої популярності. Але як вибрати такий кабель, щоб він ефективно виконував свою задачу і був економічним? Для початку слід зазначити, що на ринку можна знайти два типи гріючих кабелів, які підходять для обігріву стоків:

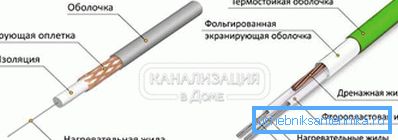

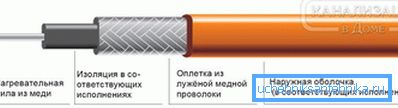

1. Резистивний кабель. Виглядає як простий кабель, який складається з металевої жили, покритої ізоляцією. Особливість кабелю в тому, що він має постійне опір, постійну температуру нагрівання під час експлуатації і незмінну потужність. Нагрівання елемента відбувається за рахунок підключення кабелю до замкненого кола електрики, тобто працює він від розетки.

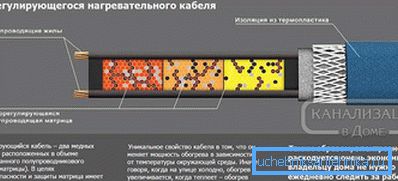

2. Саморегулюючий кабель. Цей вид має великі можливості для обігріву покрівельного звису і системи відводу води. Він більш технологічний, ніж резистивний, і складається з матриці (гріє саморегулюючий елемент), внутрішньої і зовнішньої ізоляційних оболонок і екранує обплетення. Особливість такого кабелю в тому, що матриця реагує на температуру зовнішнього середовища і при зниженні або підвищенні температури змінює ступінь свого нагріву.

Вибираючи кабель для нагріву, ви повинні враховувати особливості експлуатації, так як на нього буде впливати зовнішнє середовище і негативні температури. Звертайте увагу, щоб зовнішня полімерна оболонка вироби зберігала міцність і герметичність в різних умовах. Кабелі повинні мати наступні експлуатаційними характеристиками:

• Робота при підвищеній вологості. Вплив вологи, яка постійно буде присутній, ніяк не повинно відбиватися на працездатності всієї обігрівальної системи. Вам потрібно ретельно ізолювати місця з'єднання кабелів, щоб забезпечити їх герметичність.
• Висока механічна міцність. Важливий показник, адже зовнішня захисна оболонка буде піддаватися різного зовнішнього впливу: це і велика вага снігової шапки, град, птиці, які захочуть подзьобати кабель і т. Д. Оболонка повинна витримувати всі навантаження, зберігаючи цілісність.

Будь-який з двох видів кабелів може ефективно виконувати обігрів стоків і схилу даху, адже у кожного з них є свої особливості, переваги і недоліки. Щоб полегшити завдання вибору вироби, давайте розглянемо ці особливості.

Резистивний або саморегулюючий

Принцип роботи резистивних моделей в тому, що при його включенні відбувається перетворення електричної енергії в теплову. Головною відмінністю таких кабелів є їх доступна вартість та надійність при експлуатації. Вся справа в тому, що конструкція кабелю досить проста. Є моделі одножильні - меншої потужності і двожильні - з підвищеною потужністю. Найчастіше ці жили виконані з мідного дроту. Однак щоб під час роботи він не став причиною виникнення електромагнітного випромінювання, передбачена спеціальна екрануюча оболонка. Вона також виконує функцію заземлення проводу. Щоб захистити дроти від зовнішнього впливу і запобігти коротке замикання, передбачена зовнішня полімерна оболонка.

Завдяки силі електричного струму, який йде по жилах, поверхня кабелю нагрівається, внаслідок чого він віддає тепло зовнішньому середовищі, в нашому випадку жолобу і звису даху для танення снігу. Давайте також розглянемо деякі особливості експлуатації цих нагрівальних елементів:

1. Гранична довжина такого кабелю близько 200 м.
2. Розрізати кабель, знову поєднуючи його, заборонено, адже це може позначитися на його працездатності. Рекомендується заздалегідь виконати всі розрахунки, дізнатися загальний потрібний вам метраж і вибрати оптимальну довжину цільного кабелю.
3. Набагато ефективніше при покупці придбати відразу повний комплект, в якому є не тільки сам кабель, але і пристрої управління і кріплення.

У цих кабелів є деякі суттєві недоліки. Один з них - високе споживання електричної енергії, що позначиться на ваших рахунках за комунальні послуги. Щоб забезпечити хороший нагрів, потрібні моделі, номінальна потужність яких коливається від 100 до 180 Вт / м.п. Ще один вагомий мінус полягає в тому, що умови, в яких можуть знаходитися різні частини кабелю, відрізняються. Якийсь ділянку може бути в повітрі, інший під листям, третій під снігом і т. Д. Але заковика в тому, що тепловіддача у всього кабелю є однаковою. Тому, щоб розтопити сніг потрібна певна кількість тепла, яке буде витрачатися даремно в інших ділянках, які не потребують такого прогріву. Виходить, що обігріваючи покрівлю та водостік, ви несете якісь втрати і обігрів неефективний.

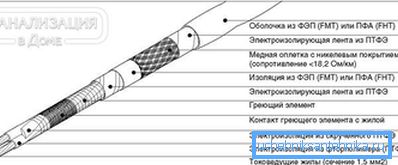

Альтернативою можна назвати різновид таких кабелів з зональним нагріванням кабелю. Завдяки особливостям конструкції, нагрів кабелю відбувається не по всій його поверхні, а лише в деяких ділянках. Інший варіант вирішення проблеми - вибирати кабелі з різним опором.

Порада! Середня ціна таких виробів в основному залежить від їх комплектації та потужності. Наприклад, самий звичайний кабель без додаткового обладнання можна купити за 100 рублів за 1 м.п.

Зовсім інший справа саморегулюючий кабель. Цей варіант набагато економічніше і вигідніше. Він ідеально підходить для обігріву водостоків, так як головне достоїнство кабелю в тому, що він споживає менше енергії і сам регулює потужність струму, в залежності від температури зовнішнього середовища. Він теж складається з двох струмопровідних жил, що створюють резистивний ефект. Тільки ці жили з'єднуються спеціальною матрицею, яка і реагує на коливання температур. Чим нижче температура, тим більше нагрівається кабель, і навпаки.

Але, є один значний нюанс, який стосується обігріву водостоку цим кабелем. Головним недоліком таких кабелів є їх висока вартість, тому встановлювати такий кабель для водостоків дуже витратна справа. Чому? Тому що взимку температура зовнішнього середовища завжди буде падати нижче нуля. Виходить, що кабель цілодобово працюватиме на максимум своєї потужності, і можливості саморегулювання практично не буде. У підсумку по функціональності ефективність такого кабелю зводиться до традиційного резистивний кабель, але тільки заплатили ви за це в кілька разів дорожче.

Все ж це можна виправити, якщо додатково придбати регулювальний блок сили надходить струму. Якщо коммутировать такий блок з температурним датчиком, то ви можете самі регулювати потужність нагріву, в залежності від температури повітря зовні, що дає вам особливі можливості.

Особливості саморегульованого кабелю:

• велика вартість. Середні моделі, потужність яких становить 15 Вт / м.п. обійдеться вам від 210 рублів за 1 м.п .;
• безпеку і надійність;
• економічність і простота;
• згодом полімерна вставка буде руйнуватися, так як вона має певну кількість циклів роботи. Після цього ступінь провідності струму вагомо знизиться.

З огляду на всі фактори, наведені вище, ви можете визначитися, яким гріє кабелям віддавати перевагу. Все залежить від вас і вашого бажання. Професіонали рекомендують комбінувати саморегулюючі кабелі з резистивним, тоді підвищиться ефективність і якість обігріву. Наприклад, в покрівельної частини можна використовувати резистивні кабелі, які мають постійну температуру і продуктивно обігрівають звис від снігу і льоду. А ось саморегулюючі кабелі можна монтувати в систему водостоку в жолоби.

Порада! Якщо говорити про розрахунок потужності і енергоспоживання кабелів, то для резистивних моделей оптимальним варіантом є вироби, потужність яких становить 18-22 Вт / м.п. При виборі саморегульованих кабелів, звертайте увагу на моделі 15-30 Вт / м.п.

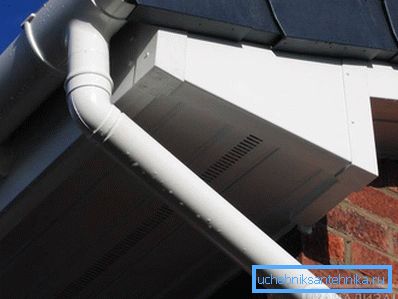

Порада! Зважайте на те, що якщо ваша система водостоку виконана з полімерних матеріалів, то гранична потужність таких кабелів 17 Вт / м.п. і не більше. В іншому випадку є ризик, що водостік може пошкодитися від надмірно високої температури.

Все, що вам залишається, підрахувати потрібну кількість матеріалу і придбати його в магазині.

Складові частини системи обігріву для водостоку

Вам слід знати, що крім безпосередньо гріючих кабелів, в систему обігріву входять і інші компоненти:

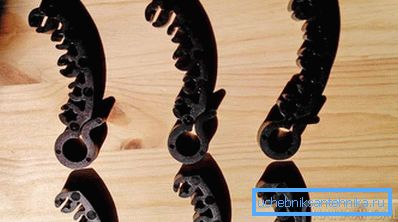

1. Кріпильні елементи, щоб зафіксувати кабелі на своїх місцях.
2. Щит управління. В цей прилад входять: трифазний захисний автомат, пристрій захисного відключення системи чутливістю 30 мА, четерехполюсний контактор, однополюсний автомат для захисту на кожну фазу, автомат захисту ланцюга термостата і сигнальна лампа.
3. Компоненти розподільчої мережі: силові кабелі, які живлять гріють кабелі, сигнальні кабелі, які з'єднують датчики термостата зі щитом управління, монтажні коробки і муфти, що забезпечують герметичність всіх з'єднань.

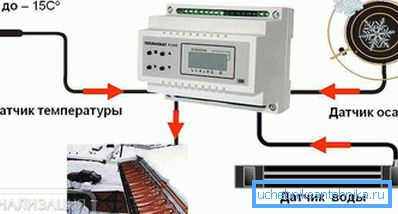

4. Терморегулятор. Щоб регулювати роботу всієї кабельної системи для обігріву, можна використовувати пристрої двох типів: безпосередньо терморегулятор, який призводить систему в дію при заданому діапазоні температур, і метеостанцію. Відмінність метеостанції в тому, що крім діапазону заданої температури, вона може контролювати наявність опадів і їх танення на даху. В її складі є не тільки сенсор температури, але і сенсор вологості. Деякі моделі мають всередині і датчик вологості, і температурний датчик.

Вся справа в тому, що коли в кабельній системі використовується звичайний терморегулятор, вам доведеться стежити за ситуацією: при наявності опадів на даху запускати систему вручну, а при їх відсутності - вимикати. Завдяки метеостанції весь процес роботи можна легко автоматизувати і налаштувати затримки відключення приладу за часом. Але все ж, якщо говорити про ціну, то вигідніше купувати терморегулятори і виконувати всю роботу вручну. Тепер давайте дізнаємося, як змонтувати таку систему власноруч.

Технологія установки обігрівальної системи

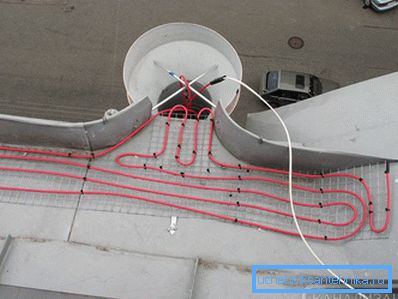

Для початку давайте подивимося, в які зони потрібно прокладати гріють кабелі для системи відводу води. В основному це місця, де сходить тала вода, і ділянки, де утворюється полій. Що це за місця:

1. Жолоби. Обов'язковою є прокладка гріючих кабелів в жолобах в одну або кілька ниток по всій довжині.

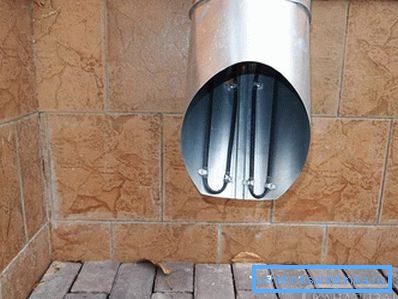

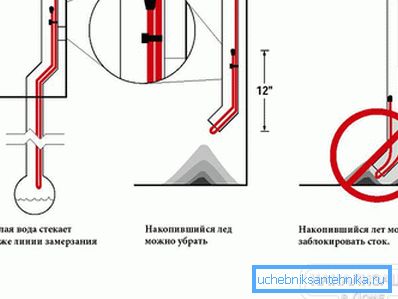

2. Водостічні труби, що відходять від жолобів. Додатково слід посилити воронки і вихідні частини труб, де найчастіше утворюється лід. Зазвичай в саму трубу поміщають дві нитки кабелю.
3. Єндова даху. Кабель укладається вгору і вниз. Протяжність вибирається мінімально в 1 м від старту схилу, але рекомендується робити це на 2/3 загальної довжини ендови.

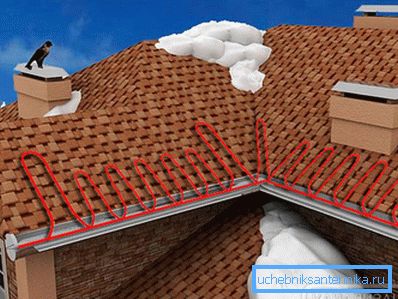

4. Щоб запобігти утворенню бурульок і полою на карнизі даху, дроти укладаються методом «змійки». Така схема включає прокладку кабелю, що гріє по краю карниза. Слід враховувати, що на жорстких покриттях крок змійки залежить від кратності малюнка, а на м'яких покрівлях - в залежності від потужності, яку видає кабель на квадратний метр. Висота такого трикутника вибирається так, щоб на поверхні, яка обігрівається, не утворювалися зони холоду. В іншому випадку в таких місцях може з'являтися лід.
5. Капельник на лінії відриву рідини. Потрібно закріпити одну або дві нитки, в залежності від габаритів і конструкції крапельника.

А тепер давайте детально розберемо те, як потрібно облаштовувати кабельну систему обігріву водовідводів. Установку системи ви повинні проводити відповідно до такими правилами:

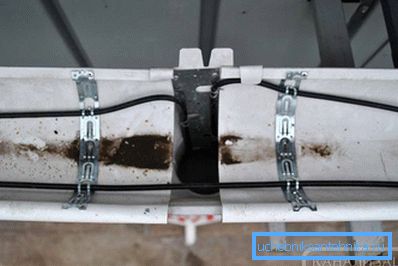

1. Щоб зафіксувати гріючий кабель в жолобах, слід використовувати спеціальну монтажну стрічку. Смужки стрічки, встановлені поперек, надійно тримають кабель на жолобі. Крок монтажу стрічки для різних кабелів відрізняється. Наприклад, саморегулюючий кабель потрібно фіксувати з кроком в 50 см, а резистивний кабель - 25 см. Стрічку на жолобі фіксують заклепками, а щоб не порушити герметичність, ці місця обробляють герметиком.

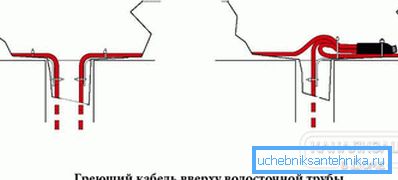

2. У трубах водостоку кабелі закріплюються за допомогою монтажної стрічки або термоусадочной трубки. У тому випадку, коли висота труби більше ніж 6 м, кабель рекомендується додатково з'єднати з металевим тросом в ізолюючої оболонці, щоб перенести на нього всю несучу навантаження.
3.
   У воронці і закінчення труби гріють кабелі кріпляться за допомогою тієї ж монтажної стрічки з заклепками.
4. В покрівельний матеріал кабель потрібно закріплювати монтажною стрічкою на герметик. Є й інший варіант: у м'якій крівлі кріплення відбувається за рахунок спеціальних SLT-C кліпс, які кріпляться саморізами або цвяхами до даху. Але є ймовірність, що дах почне протікати, тому все необхідно закрити силіконовим герметиком. У металевій покрівлі такі кліпси кріпляться на ребра.
5. Перед тим як закріплювати елементи обігрівальної системи, ви повинні оглянути всі місця установки. На них не повинні знаходитися сторонні предмети, гострі краї зможуть зашкодити кабель.
6. Секції кабелів слід перевірити на відповідність їх довжини зоні обігріву.
7. Якщо при перевірці з'ясується, що кабель занадто довгий або довжини не вистачає, секції треба відрізати, прибрати або додати, муфтіровать, розкласти і закріпити.
8. Після чого необхідно встановити монтажні коробки, їх прозванивают і обчислюють опір ізоляції секцій.
9. Далі відбувається монтаж датчиків термостата, прокладаються силовий і сигнальний кабелі.
10. Наступний етап - установка щита управління.
11. Тепер вимірюється опір і відбувається прозвон силових і сигнальних кабелів.
12. Для надійності треба протестувати, чи спрацьовує прилад захисного відключення.
13. Після цього залишилося тільки налаштувати термостат на потрібний вам діапазон температур і виконати пробний запуск всієї системи.

Ось і все, тепер ваш водостік і звис даху обігрівається, що дозволить вам вирішити проблему замерзання води в цих місцях, а також освіти снігу і бурульок. Будьте обережні, виконуючи всі роботи на висоті. Використовуйте надійну драбину або будівельні ліси.
