Як і чим проводиться пайка поліпропіленових труб своїми
Із застосуванням нових матеріалів для виробництва водопровідних труб побутового призначення значно спростився процес їх монтажу. Завдяки цьому все більшу популярність завойовують поліпропіленові водопроводи, впевнено витісняє сталеві і чавунні. Стаття буде присвячена тому, як проводиться пайка поліпропіленових труб своїми руками.
Володіючи знаннями за технологією їх сполуки, вимог до монтажу, а також маючи необхідний комплект інструментів і деталей, цілком можна самому виконати установку водопровідної або каналізаційної системи в будинку або квартирі. Про це і поговоримо нижче.
Матеріали і інструменти
Від якості використовуваних деталей і інструментів залежить тривалість безаварійної експлуатації системи з поліпропіленових (ПП) труб. Підбір труб і сполучних частин треба робити з урахуванням виду водопостачання (холодне або гаряче). Для випускаються труб ПП зараз діє наступна класифікація:

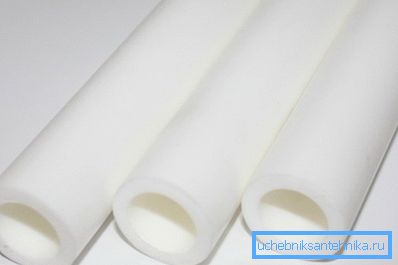

| PN-10 | Застосовуються тільки для подачі холодної води. Допустимий температурний режим експлуатації в межах від 0 до 40 ° С. Ціна виробів найдешевша. |
| PN-20 | Використовуються для ХВП і ГВП. Стінки труби посилені скловолокном. |
| PN-25 | Використовують для монтажу опалювальних систем. Витримують температуру теплоносія до + 95 ° С (деякі модифікації стійкі до короткочасного впливу до + 110 ° C). |

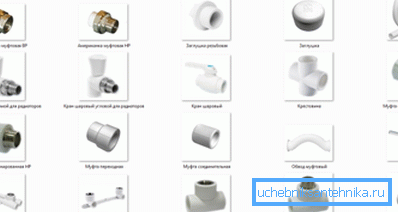

Для забезпечення з'єднань і розгалужень водопровідної системи використовують спеціальні деталі:
- куточки з кутом повороту труби на 90 ° і на 45 °. Якщо необхідна установка на кутовому повороті фитинга з різьбленням, беруться відповідні комплектуючі з внутрішньої або зовнішньої різьбою;
- сполучна муфта служить для стикування кінців труб між собою. Вони бувають прямі (для труб з однаковим діаметром) і перехідні;
- трійники і хрестовини - для з'єднання трьох і чотирьох труб відповідно, як з однаковим, так і з різним діаметром;
- запірна арматура - крани різних типів;
- кінцеві деталі для різьбових з'єднань;
- штуцери - для під'єднання гнучкого шланга;
- заглушки - для герметизації кінців труб.
Порада: врахуйте, що кожна з деталей має певне призначення і може використовуватися в конструкції трубопроводу спільно з іншими, в залежності від необхідності.
З'єднання ПП з іншими елементами і між собою відбувається за допомогою зварювання.
Для виконання цього процесу необхідні такі інструменти:
- зварювальне пристрій. Для зварювання труб різного виду і діаметра застосовуються ручні, напівавтоматичні і автоматичні моделі. Для виконання невеликих обсягів робіт по з'єднанню труб малого діаметра цілком влаштує ручне зварювальне пристрій з набором насадок;
- спеціальні ножиці - для обрізки труб до потрібного розміру;
- для монтажу P-20 і P-25 (армованих) знадобиться спеціальний інструмент для підготовки торців. З його допомогою видаляється шару не з поверхні пайки труб.

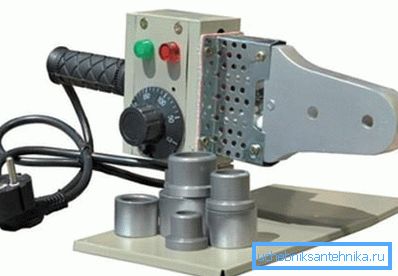

Апарат для пайки
Виходячи з матеріалу і діаметра труб, підбирається відповідний апарат.
В даний час поширені такі види:
- ручний з нагрівальним елементом у вигляді металевого диска з ТЕН. Поверхня вкрита тефлоном для запобігання налипання пластику при розігріві;
- ручне зварювальне пристрій з муфтовими елементами, призначений для муфтової зварювання труб. Він є найпопулярнішим паяльником для з'єднання ПП труб;
- зварювальні апарати для стикового зварювання - представляють собою досить складні комплекси з підготовки та з'єднанню пластикових труб з великим діаметром. Використовують їх в основному для монтажу протяжних трубопроводів в промислових масштабах.
Для пайки труб малого діаметра використовують паяльники з ТЕН і спеціальними насадками, які забезпечують рівномірний прогрів труб ПП в місці з'єднання.

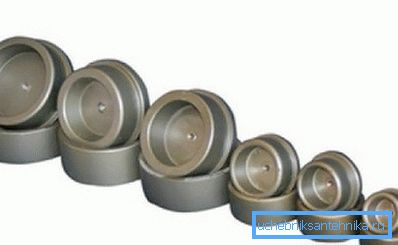

Насадки для пайки
Насадки для паяльників повинні відповідати таким технічним вимогам:
- висока механічна міцність;
- високий коефіцієнт теплопровідності;
- не змінювати свої лінійні розміри в робочому діапазоні температур.
Майже у всіх зварювальних пристроїв передбачена можливість установки одночасно декількох насадок. Це прискорює хід монтажних робіт - немає необхідності чекати охолодження паяльника для заміни насадки.

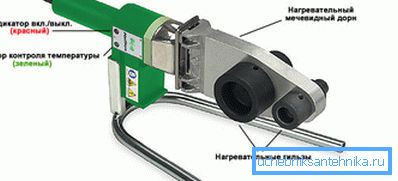

Виріб складається з двох елементів - для зовнішнього (гільза) і внутрішнього прогріву (Дорн) поверхні труби ПП.
Матеріалом для виготовлення може бути будь-який металевий сплав, який відповідає вищеописаним вимогам. Щоб уникнути налипання розігрітій пластмаси на поверхню насадки, її покривають тефлоном.
Порада: пам'ятайте, що розміри насадок індивідуальні для труб різних діаметрів.
Підготовчі роботи
Перед початком зварювання труб необхідно провести роботи, спрямовані на забезпечення дотримання технології пайки:
- перед проведенням пайки приміщення провітрюється і віддаляється пил. Із зони зварювальних робіт прибираються сипучі матеріали, так як вони можуть осісти на розігріті поверхні труб, що призведе до погіршення якості шва. Температура в кімнаті повинна бути в діапазоні від 18 ° С до 30 ° С. Так само необхідно передбачити примусову вентиляцію;
- попередньо складається схема трубопроводу з зазначенням довжин відрізків труб і набором всіх комплектуючих. Для всіх сполучних елементів вказується глибина пайки, яку важливо враховувати при розмітці, тому до лінійного розміру додається глибина зварної частини;
- для виконання робіт знадобляться рулетка, лінійка, кутник і чиста ганчір'я;
- на зварювальне пристрій встановлюються необхідні насадки і тільки потім підключають його до електромережі.
Після виконання цих заходів можна приступати безпосередньо до монтажу.
технологія зварювання
- Інструкція для пайки поліпропіленових труб заснована на методі сплаву частин труб один з одним при розігріві. В даний час застосовують кілька методів зварювання, в тому числі, дифузний і розтрубний. Застосування будь-якого з методів має вибиратися для конкретних робіт.

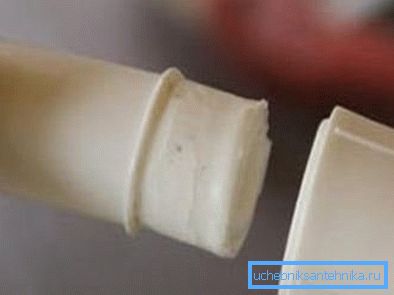

дифузний
Метод заснований на зустрічному проникненні матеріалів двох з'єднувальних елементів при нагріванні. Саме завдяки дифузії відбувається міцне з'єднання труб ПП на молекулярному рівні.
Порада: такий спосіб актуальний для зварювання елементів тільки з однорідних матеріалів.
Здійснюється він за допомогою зварювальних пристроїв різних типів. Головне завдання - домогтися, щоб температура пайки поліпропіленових труб своїми руками досягла + 260 ° С.

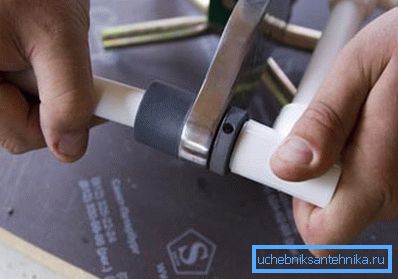

розтрубний

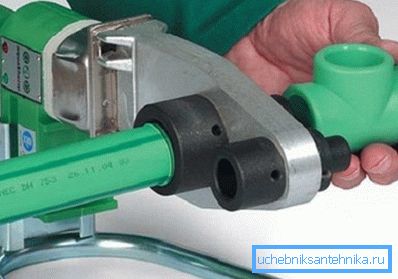

В основі процесу лежить використання зварювальних пристроїв з насадками.
Нагрівання і з'єднання елементів трубопроводу відбувається поетапно:
| підготовка | Труба обрізається до заданого розміру. Якщо вона армована, то необхідна зачистка зварювальних торцов.Срез труби повинен бути строго під кутом 90 ° для забезпечення максимальної контактної площини при зварюванні. На поверхні труби наноситься розмітка, відповідна глибині зварювання. |
| Сварка | Одночасно вставляються зварювані елементи трубопроводу в Дорн і в гільзу. Тут вони перебувають певний час для прогріву (час витримки залежить від характеристик матеріалу труб, їх діаметра і потужності паяльника), а потім нагріті торці з'єднуються між собою. |
| охолодження | Дайте час охолонути конструкції, не докладаючи при цьому механічного впливу на неї, так як це може перешкодити процесу сплаву розігрітих частин трубопроводу. |
висновок
Нові матеріали дають сьогодні можливість домашнім майстрам самостійно виготовляти системи водопроводу і опалення, використовуючи мінімальний набір інструментів. У нашому випадку мова йшла про паяльнику для роботи з ПП трубами, за допомогою якого при певній вправності можна забути про найманих працівників.
У статті було розказано про те, що він собою являє і яким їм користуватися. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
