Як і чим здійснюється з'єднання металевих труб

Є кілька способів з'єднання мідних труб при монтажі трубопровідних систем. На будівельних ринках є безліч різних фітингів, кріплень, припоїв для такого матеріалу, що дозволяють виконувати як роз'ємні, так і нероз'ємні з'єднання, що не потребують обслуговування. У цій статті розглянемо всі з них, включаючи з'єднання металевих труб різьбленням.

Способи з'єднання мідного трубопроводу

Монтаж системи складається з наступних етапів:

• розмітка відрізків - важливо зробити правильні заміри з необхідними допусками в більшу сторону;
• різання виробів - проводиться строго під прямим кутом за допомогою спеціального інструменту. Краще зробити ним більше оборотів, щоб потім не застосовувати зайвих зусиль;
• зачистка торців - видалення задирок від різання і оксидної плівки;
• сполучення відрізків.

З'єднання мідних труб може відбуватися такими способами:

• капілярна пайка;

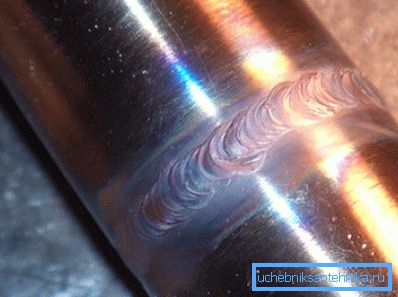

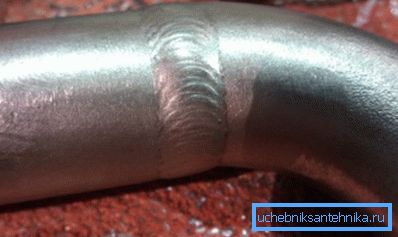

• високотемпературна пайка;
• за допомогою фітингів.

Пайка

Розглянемо, як з'єднати мідні труби даними способом, а нижче пропонована інструкція процесу допоможе в ньому розібратися детальніше:

1. Нанесіть на спустошену поверхню флюс.
2. З'єднайте деталі і накладіть припій на місце стику.
3. Прогрійте рівномірно місце з'єднання пальником або паяльною лампою до тих пір, поки флюс не зміниться в кольорі, а припій - плавитися.
4. Відведіть полум'я пальника і дайте розплавленого припою перекрити зазор між деталями і застигнути.

Порада: фахівці рекомендують накладати пруток припою по довжині рівний діаметру вироби. Можна прутки потрібної довжини нарізати вже перед пайкою. Якщо одним з елементів з'єднання є фітінг, покритий припоєм вже на заводі, при пайку додавати його не треба.

1. Не застосовуйте механічних зусиль після заповнення стику, даючи йому час охолонути.
2. Видаліть мокрою ганчіркою з з'єднання після його повного остигання залишки припою і флюсу.
3. Промийте гарячою водою змонтовану систему, інакше флюс стане каталізатором розвитку корозії. Так що його наявність на внутрішніх поверхнях небажано.

фітинги

Поєднати елементи системи без пайки можна за допомогою фітингів, які за своїм призначенням об'єднані в дві групи:

• прямі - для з'єднання однакових по діаметру деталей;
• перехідні - для з'єднання деталей різного діаметра.

Фітинги виробляються для всієї лінійки діаметрів виробів. Ціна їх може бути різною і залежить від призначення.

Залежно від конфігурації і виконуваних функцій, розрізняють наступні види фітингів:

Ось кілька способів роботи з фітингами:

• за допомогою пайки, коли в місці стику фитинга наплавлені олово. У нього вставляється труба, попередньо оброблена флюсом, потім вузол прогрівається, поки припій не розплавиться і заповнить зазор;

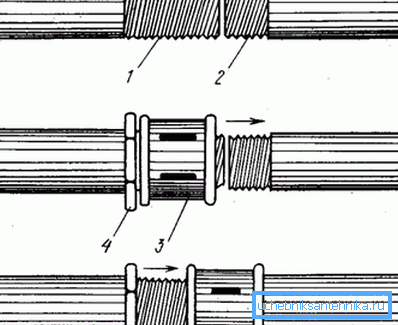

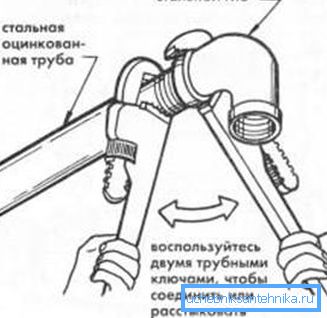

• за допомогою різьблення своїми руками, коли на кінцях деталей, що з'єднуються є відповідні один одному внутрішні і зовнішні різьби;
• обтискове (компресійний) сполучення елементів різного діаметру. Кріплення труби до фітинги відбувається за допомогою кільцеподібного ущільнювача і верхнього рознімного або нероз'ємного кільця. Для обтиску підійдуть звичайні інструменти;
• прес - фітинг, що складається з корпусу і втулки. Монтується за допомогою спеціальних прес - кліщів;
• самофіксуються фітінг, принцип дії якого влаштований на основі двох кілець, одне з яких має зубці. Коли на нього натискають спеціальним ключем, зубці вдавлюються в інше кільце, забезпечуючи надійне зчленування. Знімається він так само легко, як і надівається.

Способи з'єднання деталей чавунного трубопроводу

Герметичність сполучень забезпечується гумовою прокладкою, яка встановлюється в розтруб.

Для з'єднання чавунних труб використовуються аналогічні мідним чавунні фітинги:

• муфти;
• коліна;
• відводи;
• трійники;
• хрестовини;

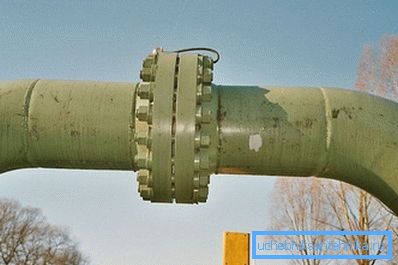

• з'єднувальні фланці;
• заглушки.

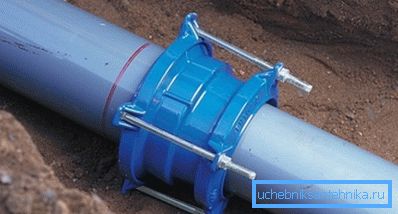

Існують такі види муфт:

Порада: знайте, що випускаються також муфти з фланцями або розтрубами на кінцях, що дозволяє виконувати монтаж системи трубопроводу з деталей, зроблених з різних матеріалів.

Стиковка чавунних труб в вигинах трубопроводу здійснюється шляхом використання відводів з різним кутом нахилу від 10 ° до 90 ?.

Вони випускаються в двох варіантах виконання:

• на кінцях внутрішнє різьблення;
• з одного кінця зовнішня різьба, а з іншого - внутрішня.

З'єднуємо труби на розгалуженнях

При необхідності стикування трьох трубних відрізків застосовуються трійники двох видів з внутрішнім різьбленням: три кінця з однаковим перетином або два кінця з однаковим перетином, а третій - меншого діаметру.

1. Кінці трійників великого діаметра оснащуються фланцями і розтрубами в різних поєднаннях.
2. Стиковка чотирьох відрізків здійснюється хрестовинами з розтрубами або фланцями на кінцях.
3. Чавунна заглушка виконується у вигляді циліндра, один кінець якого запаяний. Випускаються також заглушки у вигляді шестигранників, фланцеві і з ребрами для зручності при монтажі.

1. Фіксують фланці для чавунних труб виготовляються з ковкого чавуну із захисним антикорозійним епоксидним покриттям.
2. Герметичність забезпечується еластичної полімерної прокладанням. Монтується шляхом стиснення обжимного кільця.

Монтаж чавунних труб в разі, коли від основного трубопроводу відводиться другорядне, проводиться за допомогою седелкі. Потім хомутами до неї кріпляться засувки, крани або другорядний трубопровід.

висновок

У статті було детально розказано про можливі способи з'єднання між собою труб з металу, зокрема міді і чавуну. Кожен метод має свої особливості, тому використовується в певних випадках (див.також статтю Електрозварна труба: технічні параметри і область застосування).

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
