Як організувати прохід труби через дах

Прохід труби димоходу через покрівлю - це досить складний елемент, при влаштуванні якого у домашніх умільців найчастіше виникають деякі проблеми. Справа в тому, що прохід не повинен порушити всі захисні властивості «пирога покрівлі», але при цьому зобов'язаний відповідати нормам пожежної безпеки. Далі ми докладно розглянемо, як організувати таку конструкцію.

Загальні відомості

Найчастіше пристрій димоходу планується на етапі проектування будинку, але іноді виникає необхідність вивести систему відводу диму через горищне перекриття і покрівлю вже побудованого будинку, наприклад, в наступних випадках:

• При реконструкції або капітельного ремонті покрівлі;
• Якщо ви змінюєте джерело опалення.

Виконуючи вузол проходу труби через покрівлю, початківцям майстрам слід з'ясувати:

• В якому місці краще розташувати прохід.
• Як обладнати прохід труби через перекриття та покрівлю, щоб забезпечити безпечну і надійну тепло- гідроізоляцію.

До вирішення кожної з цих завдань необхідно підходити грамотно, так як від цього залежатимуть:

• Експлуатаційні якості димоходу;
• Пожежна безпека;
• Герметичність покрівлі.

Тому ознайомимося з процесом монтажу даної системи детальніше.

Вибір місця розташування димоходу

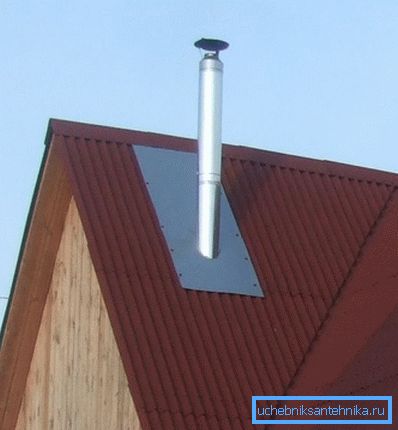

На думку фахівців, найбільш оптимальний варіант розташування труби - це її установка біля коника даху.

Таке рішення має наступні переваги:

• Дозволяє мінімізувати скупчення снігу біля димоходу, а також запобігає виникненню снігових кишень біля коника, що виключає протікання покрівлі.
• При такому варіанті розташування, виходить низька висота димоходу, завдяки чому зменшується вплив навколишнього середовища на конструкцію, відповідно, знижується ймовірність виникнення конденсату.

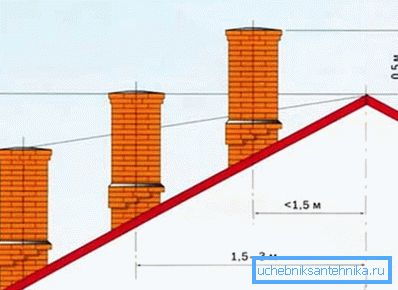

Зверніть увагу! Чим нижче по схилу розташована димовідвідна труба, тим більше, згідно з будівельними нормами, повинна бути її висота над дахом. Якщо будинок примикає до стіни багатоповерхового будинку, то труба повинна бути вище даху багатоповерхівки. Якщо дах пласка, то висота повинна бути не менше 500 мм.

Також слід мати на увазі, що прохід через дах пічної труби не повинен розташовуватися в наступних місцях:

Зверніть увагу! Димовідвід не повинен бути жорстко з'єднаний з дахом, так як в разі порушення цілісності покрівлі є ймовірність руйнування системи.

Як вивести димар назовні

через покрівлю

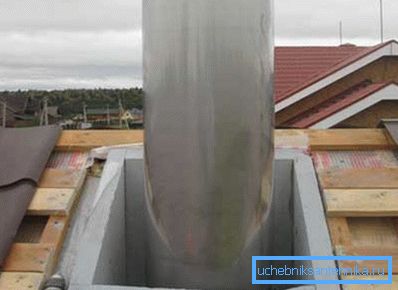

Щоб захистити утеплювач покрівлі від вологи, як відомо, використовують гідро пароізоляційний матеріал. Однак, відповідно до існуючих норм пожежної безпеки, необхідно від димоходу до горючих матеріалів витримувати деяку відстань (13-25 см). Найчастіше, щоб вирішити цю проблему, використовують спеціальні короби, всередині яких розташовується димохід.

Між коробом і трубою укладають мінеральну вату як утеплювач. Гідро- пароізоляційні плівки покрівлі при цьому заводять на короб і фіксують її цвяхами або скобами.

Зверху над ним встановлюється спеціальна конструкція з фартухами, яка зазвичай виготовляється з нержавіючої сталі, міді або оцинковки. Фартух повинен бути розрахований на кут ската покрівлі, для якої він призначений.

Зверніть увагу! Димохід повинен розташовуватися вертикально. Допускається його відхилення від вертикалі не більше ніж на 30 градусів.

Треба сказати, що конструкція проходу багато в чому залежить від ряду факторів:

• Матеріалу - труба може бути виконана з цегли, металу, азбестоцементу і деяких інших матеріалів. Для кожного з них конструкція має свої особливості.
• Температура згоряння палива - опалення може бути дров'яником, на вугіллі, на торфі тощо. Від виду палива залежить температура, до якої розігрівається димохід.
• Зовнішнє оздоблення - конструкція може бути, наприклад, обкладена цеглою або оштукатурена, схема пристрою примикання при цьому може бути абсолютно різною.
• Вид покрівельного матеріалу - на ринку існують готові добірні елементи, призначені для круглого і квадратного перетину труби і різного виду покрівельного покриття. Ціна добірних елементів зазвичай не висока, тому немає сенсу виконувати деталі самостійно, якщо тільки димар не має будь-яку нестандартну форму перетину.

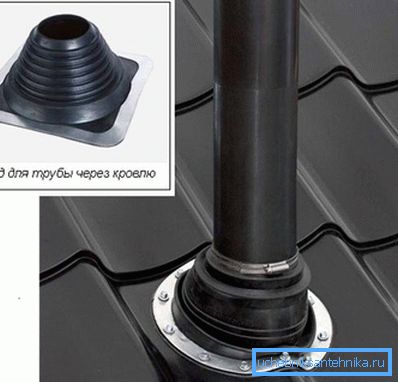

Наприклад, прохід труби через металочерепицю виконується наступним чином:

• Гладкі металеві листи мають у своєму розпорядженні впритул навколо труби. Їх розмір повинен бути таким, щоб вони перекривали короб димоходу.
• Далі до димоходу кріпиться металевий профіль-куточок.
• Потім стики герметизуються покрівельним герметиком.

Зверніть увагу! Існує думка, що прохід сендвіч труби через дах можна виконувати без короба, так як вона складається з двох стінок, між якими розташований теплоізоляційний матеріал. Однак, ця думка є помилковою - короб необхідний в будь-якому випадку.

Така ж інструкція і по герметизації стиків для покрівлі з керамічною черепицею, єдине, замість сталевих листів використовують м'яку алюмінієву або свинцеву стрічку. Як фартуха для м'якої черепиці можна використовувати ендовий килим. Для гідроізоляції димоходу, що проходить через ондулін, застосовують спеціальну ізолюючу стрічку «Ондуфлеш».

Прохід через перекриття або стелю

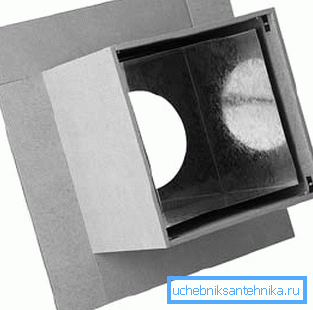

Прохід через стелю або інше перекриття виконується за тим же принципом, що і через покрівлю. В цьому випадку прохідний короб можна зробити з мінеріта.

Що стосується внутрішнього простору короба, то його так само потрібно заповнити мінеральною ватою або керамзитом. Крім того, в якості наповнювача патрубка можна використовувати пісок - такий варіант є найдешевшим.

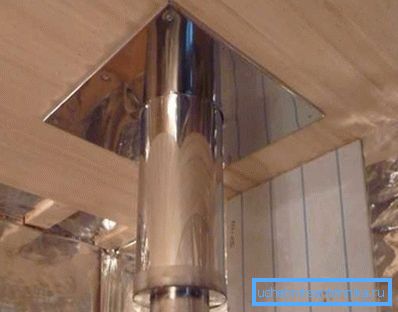

Якщо виконується прохід труби через стелю лазні, то для перестраховки між патрубком і горючими матеріалами (найчастіше дерев'яною конструкцією) теж прокладається негорючий теплоізоляційний матеріал. Фахівці рекомендують не нехтувати такою мірою, так як витрати не сильно збільшуються, а ось в плані безпеки така прокладка може зіграти вирішальну роль.

Треба сказати, що в лазні димохід часто виводять з парилки через стіну в передбанник, а звідти через горище на вулицю. Щоб організувати подібний прохід труби через стіну, так само необхідно використовувати прохідний патрубок, який заповнюється мінеральною ватою, тільки це має бути не скловата, а базальтова вата, яка здатна витримувати температуру до 1000 градусів.

Порада! При складанні секцій димоходу своїми руками можна використовувати для герметизації спеціальні герметики. Єдине, необхідно звернути увагу, щоб вони витримували температуру не менше 1000 градусів.

Ось, мабуть, і всі основні нюанси пристрою проходів димовідвідних систем в перекриттях і покрівлі.

висновок

Прохід димаря через перекриття та покрівлю є відповідальним елементом конструкції, від якої залежить не тільки герметичність стиків, але і пожежна безпека будівлі. Тому при влаштуванні димовідвідних систем даного вузла необхідно приділити особливу увагу.

Виконати таку конструкцію не складно, головне - строго дотримуватися вимог пожежної безпеки та будівельні норми. З відео в цій статті можна отримати додаткову інформацію з даної теми.
