Як паяти мідні труби: технологія якісного виконання

Незважаючи на популярність сучасних пластикових труб, мідні не здають своїх позицій. Фізико-хімічні властивості цього матеріалу, універсальність і довговічність роблять його доречним в будь-якому приміщенні, а теплий колір пожвавить будь-яку стандартну кімнату. Засвоївши основні теоретичні правила, як паяти мідні труби, навіть при відсутності досвіду можна впевнено розпочати заходи самостійно.

Переваги мідних труб

Відмовившись від пластика і зробивши вибір на користь системи з міді, безперечно можна втратити в грошах, але і застрахуватися від можливих неприємностей. Їх небагато, але все буває в перший раз. Мідний трубопровід стійкий до негативного впливу сонячних променів, довгі ділянки «не веде» від високих температур і не лопаються від низьких, чого не скажеш про пластик (див.також статтю Устаткування для пайки мідних труб: розбираємо особливості).

Виробництво мідних труб передбачає три варіанти - тверді, напівтверді і м'які (маркування відповідно R 290, R 250, R 220). Твердість позначає стійкість до розриву. Для пристрою системи опалення або водопроводу в будинку практично і зручно працювати з останніми.

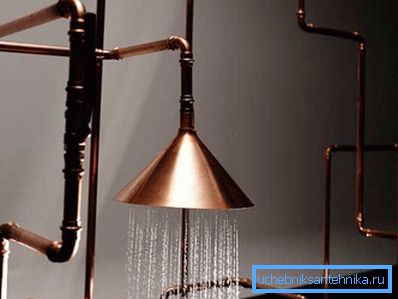

Вони легко витримують стандартний тиск в побутових трубопроводах і температуру води 95 ° C. М'які труби надзвичайно пластичні і їх легко зігнути більшу кількість разів, використовуючи меншу кількість фітингів, що може стати оригінальним і несподіваним елементом дизайну.

А ви вже купили матеріали?

Забезпечити безперервний робочий процес дозволить необхідний комплект доступних інструментів і матеріалів:

• сталева щітка або Зачищаюча губка для підготовки зовнішньої поверхні труби і внутрішньої фитинга;
• флюс-паста (продається в готовому вигляді) і пензлик для нанесення;
• ганчір'я для видалення зайвого флюсу;

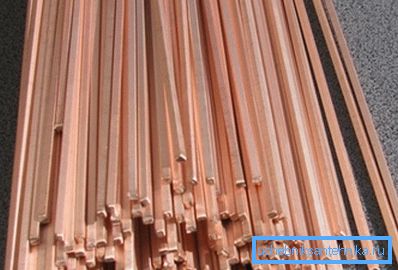

• припій (випускається у вигляді прутків в діаметрі 3 мм);

• труборіз;
• Фаскознімачі або гратознімач, якщо все-таки доведеться відрізати фрагмент дискової або пилкою по металу і утворюється багато задирок;
• оправлення і втулки для калібрування;
• фітинги;
• еспандер (при розтрубному з'єднанні);
• нагрівальне обладнання (те, чим паяти мідні труби).

технологія пайки

Незалежно від того, що буде використовуватися для нагріву (пальник або електропаяльник), порядок дії завжди залишається приблизно однаковим.

Рекомендується працювати в такій послідовності:

• нарізати трубу на відрізки потрібної довжини;
• очистити торці;
• нанести флюс;
• розігріваючи стик наплавить припій;
• дати з'єднанню охолонути.

Паяємо безпечно - отримуємо результат прекрасний

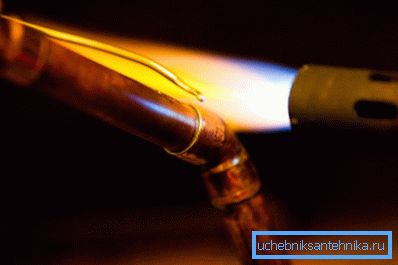

Коли постає питання про пайку, мабуть, найвагомішим аргументом стає питання безпеки і зручності. Пальники з відкритим полум'ям працюють в високотемпературному режимі до 1000 ° C, що пов'язане з підвищеною небезпекою: легкозаймисті предмети, летючі пари хімічних речовин, загроза опіку - це кілька напружує.

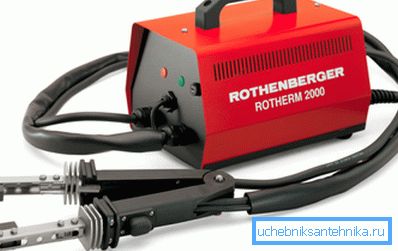

Найбільш підходящим варіантом для комфортних умов праці, особливо у важкодоступних місцях, буде електричний паяльник для мідних труб. Він схожий на щипці, які охоплюють трубу і розігрівають її.

У цьому випадку використовують м'який припой (олов'яно-свинцевий, олов'яно-мідний і олов'яний-мідний) і працюють при температурі менше 450 ° C. Технологія з'єднання системи залишається незмінною, а ризик «наламати дров» знижується.

Між фитингом і розтрубом

Зазвичай паяльник використовується для роботи з фитингом. Це вкрай зручний, безпечний, щадний час (але не гаманець) спосіб. Тому що вже на стадії виробництва всередину з'єднувального елемента міститься, як правило, легкоплавкий припій для низькотемпературного режиму.

Залишається тільки з'єднати підготовлені елементи і нагріти.

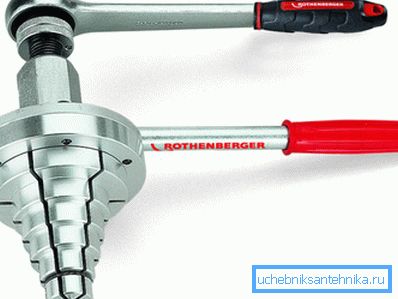

Більш економним варіантом, але не менш якісним, буде пайка в розтруб, який легко можна зробити своїми руками. Підібравши на еспандері головку відповідного діаметру, вставляєте її в трубне отвір. Одним обертанням повертаєте важіль (конус розширюється і утворюється розтруб).

Зверніть увагу! Максимальний зазор між вставленої трубою і стінками з'єднувального елемента повинен бути 0,2 мм. Інакше порушиться капілярний «всмоктування» рідкого припою.

Попередня підготовка поверхонь

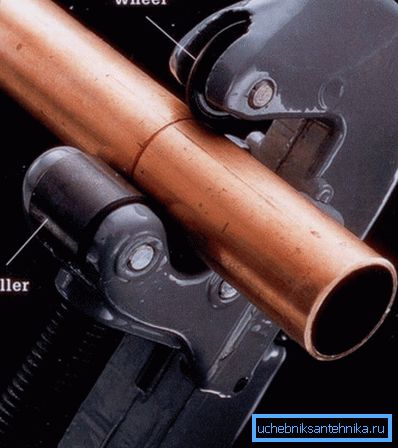

Якщо доведеться перерізати трубу, бажано використовувати спеціальне пристосування. Операція займе максимум 7 оборотів диска труборіза і дасть чистий зріз. Пила по металу залишить безліч задирок, які прибираються грато- або Фаскознімачі.

Крім цього можлива незначна деформація - круглий отвір приминається і стає злегка овальним. Усувається дефект своєрідним розгладженням поверхні спочатку зсередини калібруючої втулкою, потім зовні калібруючої оправкой.

Відрізані, «випрасуваних» місця додатково обробляються сталевою щіткою або спеціальною губкою від найдрібніших смітинок. Та ж операція проводиться всередині муфти, фитинга, розтруба.

Класної пайку золоті руки

Перш ніж паяти мідні труби необхідно зробити стандартні операції:

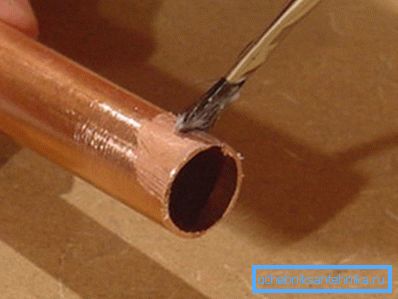

1. Ділянка краю труби, який буде сполучаються з з'єднувальним елементом, пензликом без фанатизму і економно обмажте флюсом. Він остаточно очищає мідь і сприяє рівномірному розподілу припою.

1. Вставивши трубу в фітінг до упору, поверніть будь-яку з деталей для кращого розподілу флюсу.
2. Видалити дрантям надлишки речовини.
3. Нагрійте паяльником місце стику до потрібної температури.
4. Притиснувши пруток до зазору між сполученими деталями, ведіть його уздовж щілини, не припиняючи нагрівання. (Фітинги з заводським припоєм підлягають тільки нагрівання).

Зверніть увагу! На пайку однієї ділянки піде довжина прутка, трохи більше діаметру фітинга або розтруба. Довжину легко відзначити, відігнувши в сторону відповідний шматочок припою. Ця інструкція допоможе вам не витрачати матеріал даремно.

1. Коли порція розплавленого припою «вбереться» в щілину приберіть електропаяльник.
2. Дайте вузлу охолонути природним чином. Прискорювати цей процес холодною водою не варто - можуть з'явитися тріщини.
3. Приберіть залишки флюсу зовні ганчіркою, всередині напором води.

можливі дефекти

Бувають ситуації, коли, незважаючи на формальне дотримання черговості операцій, трапляється шлюб.

Згідно зі стандартами міжнародного зварювального суспільства AWSC3.3 визначені основні види дефектів:

• неповний зниклих зчленування;
• вкраплення флюсу;
• рвана кромка і тріщини;
• в цілому незадовільний вигляд готової роботи.

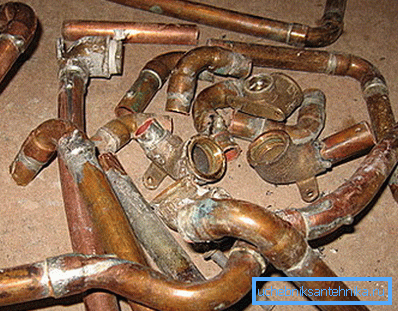

Статистика показує, що найчастіше до поганих результатів призводить «людський фактор», але не якість матеріалів. Оскільки ціна на мідь досить висока, це повинно стати стимулом до точного дотримання технологічного процесу.

Підведення підсумків

Якщо ви раніше працювали з простим паяльником або газовим пальником, значить, ви вже наполовину знаєте, як паяти мідні труби. Можливість, помножена на бажання мати в будинку мідний трубопровід - відмінні стимули освоїти нову технологію і набути досвіду роботи з новим матеріалом.

Відео в цій статті докладно покаже підготовку мідної труби до пайки і сам процес.
