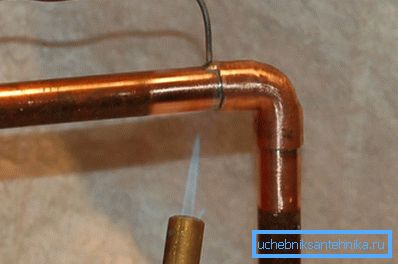

Як паяти мідні труби

Трубні вироби з мідних матеріалів і їх сплавів давно вже не виглядають новинкою в наших опалювальних системах; крім того, вони все частіше зустрічаються сьогодні в сучасних водо- і газопостачальних магістралях житлових будівель і промислових підприємств. Ці надійні та пластичні вироби широко використовуються в даний час в якості відповідальних вузлів сучасних систем кондиціонування повітря і холодильних агрегатів різного профілю.

Всього цього цілком достатньо для того, щоб у нас з'явилося бажання навчитися формувати нероз'ємні з'єднання з подібних виробів, а точніше - ознайомитися з тим, як паяти мідні труби в побутових умовах. Справа в тому, що відомі техніки з'єднання мідних труб використовуються з давніх часів і припускають введення в контактну зону спеціального розплавленого зчіпною складу або припою. Що особливо важливо знати при освоєнні процесу пайки мідних труб, - це те, що надійний зварювальний контакт виходить, як правило, лише в тому випадку, коли температура плавлення самого припою має значення трохи нижче точки плавлення зварюються трубок.

Відзначимо також, що якісна і надійна пайка мідних труб своїми руками зажадає від виконавця особливої ​​акуратності при роботі зі зварюються виробами, а також певної теоретичної підготовки.

Переваги зварних мідних з'єднань

Не можна не згадати в нашій статті і того безлічі свідчень, які додатково підтверджують незаперечні переваги мідних конструкцій, одержуваних зварних методом. Подібні згадки лише збільшують все більш зростаючий попит на продукцію, яка відрізняється цілим набором досить унікальних властивостей:

• довговічністю і міцністю зварних мідних виробів;
• доступністю і простотою обробки мідного матеріалу;
• можливістю вибору умов формування зварювального контакту (регулюванням режиму зварювання).

Крім цього, застосування новітніх зварювальних методик дозволить вам заощадити на таких обов'язкових складальних запасних частинах, якими є стандартні перехідники та фітинги, що помітно знижує загальну вартість виготовлення зварних труб опалення.

Методи пайки мідних труб і використовуваний інструмент

При проведенні спеціальних операцій, пов'язаних зі зварюванням трубних заготовок різного діаметру, найчастіше застосовуються такі температурні режими:

1. Високотемпературний режим з термічним прогревом зони розплаву до 900 градусів, що використовується для заготовок, які перебувають під значними навантаженнями.
2. Режим низькотемпературної обробки, що практикується найчастіше в побуті з робочою температурою в зоні контакту до 450 градусів.

Для зручності фіксації сочленяющаяся труб в процесі пайки вам може знадобитися наступний інструмент:

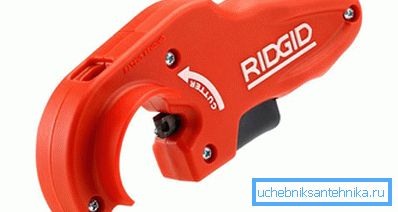

• Спеціальний захоплення-труборіз, що забезпечує рівний зріз заготовки в місці її передбачуваної зварювання.
• Пристосування для підготовки фасок (включаючи видалення задирок).
• Особливого роду розширювальний механізм, який використовується для підготовки місця спайки на глибину, приблизно рівну діаметру зварюються заготовок.
• І, нарешті, сам зварювальний апарат або газовий пальник, безпосередньо застосовуються для спайки мідних стиків.

Додатково до цього, вам неодмінно буде потрібно будівельний термічний фен, за допомогою якого можна буде розігрівати місця стику заготовок до 650 градусів (використовується в основному при роботі з легкоплавкими припоями).

Наявність в поточному інструментальному наборі такого разогревающе-зварювального апарату дозволить його власникові дуже просто регулювати температурний режим в зоні зварювання, а також підтримувати його на оптимальному рівні. Крім того, широкий набір змінних насадок, що входять в робочий комплект зварювального пристрою, забезпечує вам можливість направляти струмінь розігрітого повітря в будь-який зручний для вас місце.

Матеріали, використовувані при пайку мідних заготовок

Перед тим як паяти труби опалення своїми руками, будь-який виконавець просто зобов'язаний грунтовно ознайомитися з робочими матеріалами, використовуваними в якості термічних припоев. Крім цього, йому неодмінно слід знати про те, що всі ці матеріали за характеристиками тугоплавкости діляться на припої твердих і м'яких категорій.

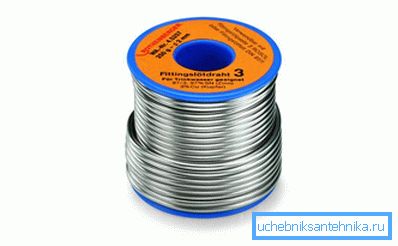

Припої

Так звані припои високою тугоплавкости зовні нагадують подовжені стрижні довільного профілю і використовуються зазвичай вимагає розігріву металу в зоні пайки до максимально можливих температур (аж до 900 градусів за Цельсієм). Подібні температури забезпечують отримання високоякісного і надійного паяного контакту.

Порада! Такі паяльні матеріали використовуються в основному при ремонтно-відновлювальних роботах, вироблених на відповідальних постачають магістралях або ж при ремонті промислових кондиціонерів і спеціального холодильного обладнання.

До найбільш типових представників паяльних припоев даного класу слід віднести самофлюсуючі мідно-фосфорні сполуки, що оснащуються самими різними добавками (типу Cu94 P6 і Cu92 P6 Ag2). Практично непомітна на око 6% добавка срібла або фосфору дозволить вам знизити робочу температуру плавлення подібного припою аж до 750 градусів. І це за умови, що фактичні показники розширення використовуваних матеріалів майже в точності відповідають аналогічним параметрам для міді, що забезпечує можливість отримання міцного і надійного з'єднання.

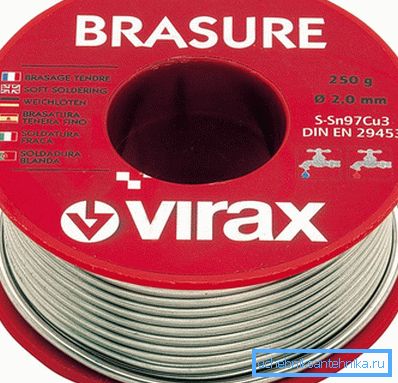

Припої, звані в просторіччі «м'якими», свою назву отримали через те, що використовуються в процесі низькотемпературної обробки мідних трубок, виробленої в побутових умовах. Виготовляються вони, як правило, у вигляді досить тонких зволікань і розробляються на основі таких популярних хімічних речовин, якими є відомі всім нам свинець, олово, цинк або їх сплави.

флюси

З метою спрощення процедури пайки мідних труб своїми руками нерідко застосовуються особливі пастоподібні або навіть рідкі склади (їх ще називають флюсами). Важливо зауважити, що найчастіше від грамотного підбору того чи іншого флюсу багато в чому може залежати успіх чи неуспіх виробленої операції.

Подібно припою, що розглядаються нами матеріали також умовно поділяються на низькотемпературні реактиви (до 450 градусів) і високотемпературні хімічні складові, які використовуються при пайках вище 450 градусів.

Такі хімічні склади використовуються для наступних цілей:

• сприяють очищенню зони пайки від шкідливих оксидів;
• захищають робочу зону від попадання в неї кисню, завжди міститься в навколишньому середовищі;
• формують сприятливі умови для рівномірного розподілу паяльного складу по місцях пайки;
• підвищують якість зчеплення виробів з припоєм.

В процесі проведення робіт припій, розігрітий до потрібної температури, рівномірно розтікається по частинах спаюється деталей, утворюючи при цьому надійне з'єднання. Після охолодження контакту пайки із зони обробки все надлишки флюсу просто видаляються.

Відео

Цей ролик присвячений пайку труб м'яким припоєм:
