Як правильно розрахувати площу труби зовні і всередині

Швидше за все, вам доводилося стикатися з проблемою розрахунку площі поверхні трубопроводу і його внутрішнього перетину. У цьому зазвичай допомагає формула, відома багатьом з шкільного курсу, хоча і забута. У даній статті ми дізнаємося, як порахувати площу труби і її діаметр правильно.

Для чого це потрібно знати

Нижче розглянемо ситуації, коли дані параметри зазвичай завжди необхідно враховувати в роботі:

1. Знання формули площі буде корисним, коли розраховується тепловіддача теплої підлоги або регістра опалення.Дані можна отримати, виходячи із загальної площі, яка віддає повітрю в приміщенні тепло від робочої рідини певної температури.
2. Другий варіант - зворотна ситуація, яка зустрічається також часто. Особливо, якщо необхідно підрахувати втрати тепла по всій протяжності трубопроводу до опалювального приладу. При розрахунку кількості та розмірів конвекторів, радіаторів та інших приладів інструкція вимагає знати точно, скільки калорій вони зможуть видавати. Дані визначаються з урахуванням площі поверхні трубопроводу, що транспортує воду.

1. Якщо ви будете знати, як порахувати площа поверхні труби, ви зможете закупити правильну кількість теплоізоляції. Дуже часто протяжність теплотраси складає десятки кілометрів, тому точні дані допоможуть компаніям зберегти значні кошти.

1. Ще один момент - витрати на фарбування або антикорозійне покриття, ціна яких іноді значна. В даному випадку знання дозволять точно розрахувати необхідний обсяг матеріалу. Крім того, так можна непрямими методами визначити недбальство виконавців робіт, якщо витрати на 1 м² поверхні будуть істотно зростати.
2. Розрахунок площі труби (перетин) дозволить дізнатися максимальну прохідність вироби. Звичайно, можна просто встановити відразу свідомо більший діаметр, однак при великих капіталовкладень в будівельні об'єкти даний показник відіграє істотну роль у перевитраті коштів.

Порада: пам'ятайте, хоча в приватному будинку перевитрата бюджету при установці труби на крок більше буде невеликим, зате ви втратите на тепловтратах, тому що чим більше поверхня предмета, тим більше тепла він віддає в одиницю часу.

Не варто також забувати, що коли відкривається кран гарячого водопостачання, обсяг рідини в водопроводі безцільно остигає. Великий діаметр труби акумулює велику кількість води, яка в ній буде стояти, тому ви витратите більше тепла на нагрів приміщення.

Порада: калькулятор площі труби ви зможете знайти на нашому сайті, а також на сайтах спеціалізованих компаній.

Як розрахувати перетин

1. Необхідно вирахувати площу кола і відняти товщину стінок.
2. Формула така: S =? (D / 2-N)².D - діаметр, N - товщина стінок.

Порада: не забувайте, що в напірних водопроводах робоча рідина заповнює весь їх обсяг. У самопливної системі каналізації - потік в основному змочує тільки частина стінок, тому труба чинить менший опір, ніж в повністю заповненою.

Для гідравлічних розрахунків останньої і ввели поняття - живий перетин.

розрахунок поверхні

Геометрична задача, з якою ви не раз зустрічалися на уроках, коли потрібно було дізнатися площа поверхні циліндра, а, труба - це він і є. Щоб дізнатися потрібну цифру необхідно знати довжину окружності і висоту циліндра (в нашому випадку довжину трубопроводу).

Формула довжини окружності - L_окр =? D, поверхні - S =? DL, де L-довжина трубопроводу, а D-його діаметр.

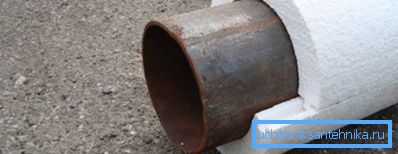

Для фарбування можна використовувати дану формулу безпосередньо, якщо ж необхідно проводити теплоізоляційні роботи, матеріалу знадобитися трохи більше, так як він має товщину. До того ж під час процесу мінеральна вата укладається з деяким перекриттям полотен.

Розраховуємо внутрішню поверхню

Чи не фахівці обов'язково зададуть питання - для чого потрібно знати даний параметр? Фахівці ж дадуть відповідь - для гідродинамічних розрахунків, щоб знати, яка площа має контакт з водою під час руху по трубах.

З цим параметром є кілька пов'язаних нюансів:

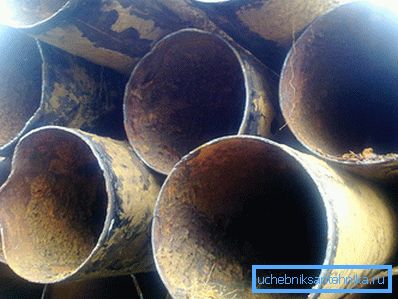

Порада: не потрібно забувати, що сталевий водогін для подачі холодної води зменшить свою прохідність протягом 10 років майже в 2 рази.

Формула розрахунку при цьому буде такий - S =? (D-2N) L, де N-товщина стінки, L-довжина трубопроводу, D-його діаметр.

висновок

Дана стаття тільки дозволила освіжити в пам'яті формули, які дають поняття як розрахувати площа труби і її поверхні. Як не дивно, але ці знання нерідко допомагають вирішити виникаючі завдання під час домашнього ремонта.Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
