При монтажі водопровідної та опалювальної системи простого розтрубного з'єднання недостатньо. Для того, щоб забезпечити прийнятну герметичність стиків і довговічність трубопроводу доводиться використовувати зварювання.

Особливості монтажу ПП трубопроводу

Коли справа доходить до монтажу трубопроводу людина обов'язково зіткнеться з питанням, як правильно споювати поліпропіленові труби.

У загальних рисах цей процес можна розділити на 2 фази:

• Обидва пластикових елемента розігріваються;
• Поки матеріал не охолов, кінець труби вставляється в розтруб. Після охолодження герметичність стику гарантована за рахунок споювання матеріалу.

Проте, і в цьому простому питанні є свої тонкощі. Технологія зварювання залежить від того, армований трубопровід чи ні.

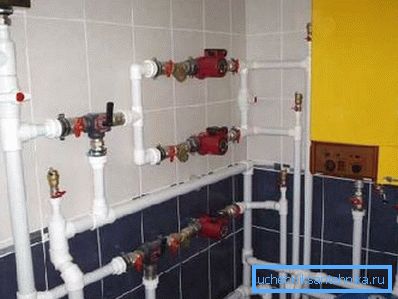

• Армовані ПП труби використовуються головним чином для систем гарячого водопостачання та опалення. Алюмінієва фольга (або скловолокно) розміщується між двома шарами пластику і перешкоджає надмірному лінійному розширенню при нагріванні. Маркування PN25 говорить про армування фольгою, а армування скловолокном зустрічається при маркуванні PN20, з такою ж маркуванням випускаються і звичайні труби;

• Коли мова заходить про те, як спаяти труби з поліпропілену для холодної води, можна використовувати і звичайний неармований трубопровід.

Особливості роботи армованого трубопроводу

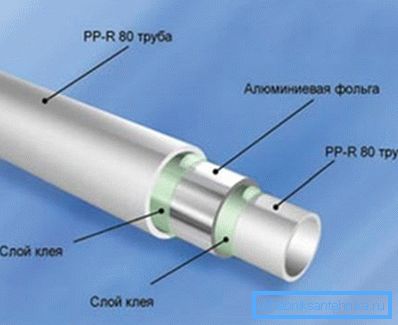

Структура стінки армованої ПП труби накладає певні обмеження на процес зварювання. Але, як правильно споювати поліпропіленові труби з армуючим шаром? Головне завдання тут полягає в тому, щоб теплоносій не контактував з армуючим матеріалом (скловолокном або фольгою).

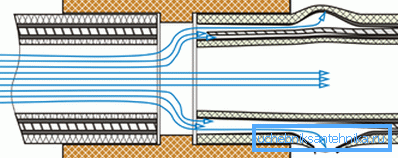

Якщо спробувати без додаткової підготовки спаяти поліпропіленові армовані труби, то теплоносій буде впливати не тільки на сам шар поліпропілену (торець трубки), а й на шар клею між фольгою і поліпропіленом. Рано чи пізно клей не витримає впливу високої температури і напору рідини, тому висока ймовірність розшарування.

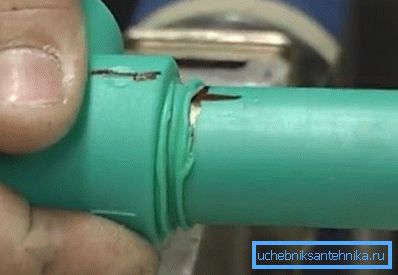

В результаті цього, вода починає потрапляти в простір між верхнім шаром поліпропілену і армуючим матеріалом. В результаті утворюється здуття на поверхні трубопроводу і протікання - ціна неправильної підготовки труби дуже висока.

Пайка ПП труб поетапно

У загальному випадку виділити можна такі етапи зварювання:

• підготовка трубопроводу;
• розігрів праски (паяльного апарату);
• розігрів поліпропілену і з'єднання трубопроводу.

Основні відміну технології, обумовлені армуванням поліпропілену, позначаються на підготовчому етапі.

Підготовка до зварювання

Інструкція з підготовки сегментів трубровода до зварювання виглядає так:

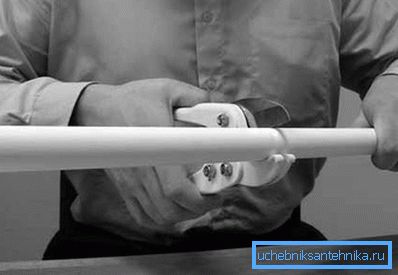

• нарізається потрібна довжина трубопроводу;

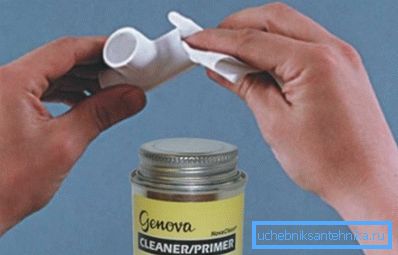

• торець ретельно очищається від задирок і бруду;

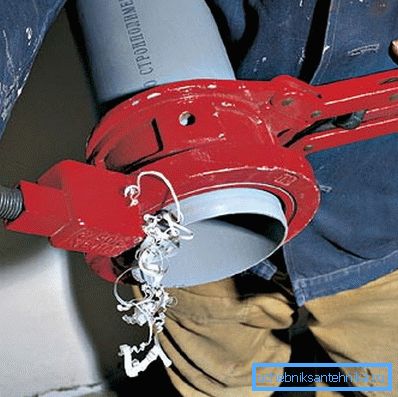

• бажано зняти фаску, зовнішню - з труби, внутрішню - з внутрішньої поверхні розтруба. Внутрішню фаску можна зняти навіть ножем, якщо немає спеціального Фаскознімачі.

Зверніть увагу! Якщо фаску не відкинеш, то м'який пластик може просто задер, коли труба вставляється в розтруб. В результаті розм'якшений матеріал може перешкодити вільному течією рідини.

Що стосується армованого трубопроводу, то тут потрібно ще і усунути можливість контакту армуючого матеріалу з рідиною.

• якщо армування зовнішнє, то потрібно просто зчистити шару алюмінію шейвера. Для прискорення процесу можна використовувати спеціальні насадки для дриля;

• у випадку з внутрішнім армуванням, краще зняти верхній шар пластику і шар алюмінію.

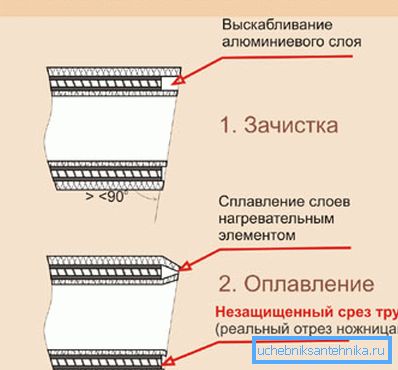

Зверніть увагу! Деякі при зварюванні просто вискрібають шару не торцеватели, а шари поліпропілену при пайку сплавляються один з одним. Такий підхід має право на існування, але практика показує, що дане з'єднання також схильне розшарування.

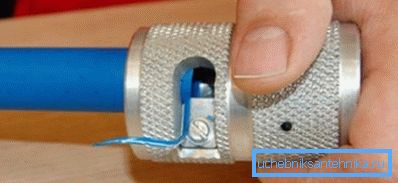

При вирішенні завдання, як самому спаяти поліпропіленові труби з внутрішнім армуванням, доведеться скористатися шейвера. Це досить простий інструмент, а виглядає він як циліндр з ріжучої кромкою всередині. В процесі роботи шейвер надаватися на трубу і з зусиллям провертається, тривалість операції залежить від товщини шару, що знімається.

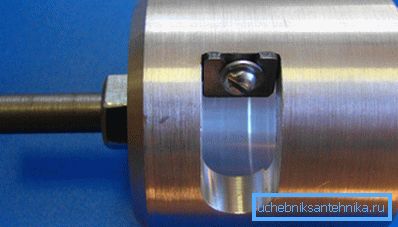

Сам ніж фіксується болтом, тому, коли необхідно зняти товстий шар матеріалу, краще робити це пошарово, знімаючи тонку стружку. При необхідності положення ножа можна відрегулювати вручну.

Що стосується вартості, то купувати дорогий шейвер має сенс тільки фахівцям, що професійно займаються монтажем опалення та водопроводу. Відмінність дешевого варіанту полягає тільки в довговічності різальної крайки, такий ніж виготовлений з менш міцного матеріалу.

Інструмент для зварювання

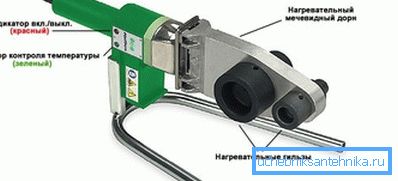

Конструкція «зварювального апарату» досить проста:

• корпус з регулятором температури і індикатором включення / вимикання;
• підошва (Дорн), його форма нагадує праску. У дорні передбачені отвори під нагрівальні гільзи різного діаметру;

Зверніть увагу! Самі гільзи мають тефлонове покриття, тому категорично заборонено дряпати їх металевими предметами.

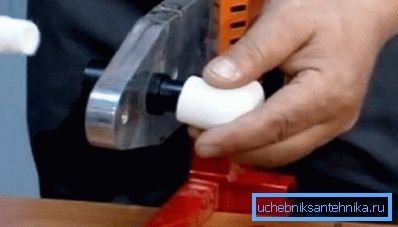

Для зварювання ПП трубопроводу необхідно, щоб поверхня гільз була розігріта до 260 ° С. Після цього, труба вставляється в гільзу, а розтруб - надівається на інший її кінець. Орієнтуватися при розігріві приладу потрібно на індикатор температури, як тільки температура дорна досягне потрібного значення, лампочка згасне.

Зверніть увагу! Важливо не перегріти матеріал, результатом перегріву може стати те, що пластик при з'єднанні частково перекриє внутрішній перетин. Судити про перегрів можна по зміні кольору поліпропілену.

Час розігріву залежить від діаметра, орієнтуватися можна на значення, наведені в таблиці.

з'єднання труб

Після розігріву трубопроводу можна переходити безпосередньо до того, як споювати поліпропіленові труби. При цьому частина пластика видавити назовні при з'єднанні, це нормально і тільки підтверджує те, що зварювання виконана правильно.

При з'єднанні ПВХ трубопроводу, труби обертаються приблизно на половину обороту в розтрубі. Це робиться для досягнення більшої герметичності. У випадку з пропиленом таке робити категорично протипоказано, розм'якшений матеріал деформується і стане непридатним для експлуатації.

Для того щоб поліпропілен гарантовано затвердів, на пару хвилин свіже з'єднання краще просто відкласти в сторону. Підсумкову герметичність стиків перевіряють вже після монтажу всієї опалювальної (водопровідної) системи, пустивши по ній воду під тиском.

Після завершення робіт обов'язково потрібно протерти поверхню гільзи м'якою ганчіркою. Незважаючи на тефлонове покриття, на її поверхні може залишитися трохи пластика. Якщо ж на поверхні гільзи з'являться подряпини, це обов'язково позначиться на якості зварювання, своїми руками виправити такий дефект неможливо.

Підведення підсумків

Монтаж систем опалення та водопроводу з використанням сучасного поліпропіленового трубопроводу неможливий без процесу зварювання (пайки). Нічого спільного зі зварюванням металів цей процес не має, пайка поліпропілену набагато простіше. Завдяки цьому з завданням стикування поліпропіленового трубопроводу впорається навіть початківець сантехнік.

На відео в цій статті показаний приклад правильної пайки поліпропіленових труб.
