Як правильно зігнути трубу своїми руками: практичні поради

У цій статті ми розповімо про те, як і де зігнути трубу, щоб вона не дала тріщину і повноцінно експлуатувалася протягом довгого часу. Тема статті актуальна, так як сьогодні на ринку представлений широкий асортимент труб, виготовлених з різних матеріалів.

Якісь матеріали витримують деформацію і згодом не тріскаються на згині, в той час як інші матеріали на такі навантаження не розраховані. Але практично весь металопрокат, необхідний для будівництва трубопроводів можна гнути своїми руками, використовуючи при цьому спеціальні пристосування.

Що можна гнути, а що ні

Багато співвітчизників задаються питанням чи можна гнути поліпропіленові труби і як це зробити правильно (див.також статтю Шкаралупа для труб: вивчаємо особливості та технологію монтажу).

Розглянемо те, які матеріали підлягають механічної деформації без шкоди для подальшої експлуатації, а які ні.

• Можна гнути практично весь металопрокат, включаючи алюмінієві, мідні і сталеві труби різного діаметру. Складніше змінити конфігурацію виробів з нержавіючої сталі і аналогічних твердих сплавів.

Для правильної деформації всіх без винятку металів необхідний спеціальний верстат для гнуття труб. Використання спеціального верстата не тільки забезпечить оптимальну якість згину, а й дозволить виконати поставлене завдання з мінімальними фізичними зусиллями.

Важливо: Без спеціального верстата можна обійтися, змінюючи форму металопластикові. Вироби з цього матеріалу легко деформуються руками, але, щоб поперечний переріз на ділянці згину було постійно круглим, застосовується спеціальна пружина.

• Не можна гнути труби з різних полімерних матеріалів, що не армованих металевої прошарком.

Деякі сантехніки з економії фітингів розігрівають поліпропілен промисловим феном і гнуть до необхідної форми. Робити це недоцільно, так як через деформацію в поєднанні з нагріванням вигнута труба із пластику матиме нерівномірну товщину стінок на зовнішньому і внутрішньому радіусі.

У підсумку експлуатація побудованого водопроводу буде нетривалою, так як під тиском рідкого середовища, в тонкій стінці з часом з'являться тріщини.

Важливо: деякі виробники поліпропілену, наприклад Ekoplastik, допускають можливість деформації труб при нагріванні гарячим повітрям з урахуванням мінімального радіусу вигину рівного 8-й діаметрами труби. Тому, перед тим як приймати рішення про актуальність проведення згинальних робіт, ознайомтеся з рекомендаціями виробника, наведеними в інструкції.

Вибираємо відповідний інструмент

Пружина - ефективний інструмент для роботи з метало-пласти. Пружини, представлені на ринку, бувають двох типів: зовнішні і внутрішні. І той і інший тип інструменту відрізняє доступна ціна. Інструмент повинен обиратися згідно із зовнішнім або внутрішнім діаметром труби.

Пристосування проводиться з полірованої сталі. Гладка поверхня витків дозволяє зняти пружину з зігнутою труби. Застосування пружини дозволяє забезпечити однаковий діаметр поперечного перерізу на всьому протязі згину.

Трубогиб - це широкий асортимент верстатів або пристосувань, призначених для деформації металопрокату з урахуванням необхідного кута і радіуса згину. Пристрої активно застосовуються при будівництві трубопроводів різного призначення різної конфігурації і типорозмірів.

Класифікація трубогибов

Всі сучасні трубогиби відповідають наступним вимогам:

• можливість згину на кут до 180 градусів;
• можливість роботи з трубами, виготовленими з різних матеріалів, включаючи алюміній, мідь, сталь і полімерні композиції.

Таке обладнання відповідно до типу використовуваного приводу підрозділяється на наступні категорії:

• ручні модифікації, як правило, застосовуються для роботи з трубами малого діаметру. Пристрій приводиться в дію коміром, до якого прикладається істотне м'язове зусилля.
• гідравлічні модифікації - це оптимальний вибір для роботи з трубами, діаметр яких не перевищує 3-х дюймів. Експлуатація гідравлічних пристроїв дозволяє працювати з трубами без надмірних фізичних зусиль. На ринку представлені мобільні і стаціонарні гідравлічні трубогиби.
• електромеханічні модифікації представлені на ринку універсальними пристроями, призначеними для виконання високоточного згину. Основною перевагою таких трубогибов є можливість роботи з тонкостінних металопрокатом без загрози пошкодження.

Відповідно до способу гнучкі і конфігурацією робочої частини, інструмент може бути:

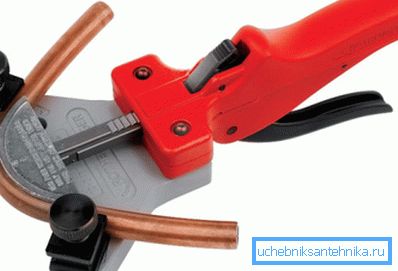

• арбалетного, де в якості деформуючого елемента застосовується змінна металева напрямна форма, яка підбирається під певний діаметр труб.

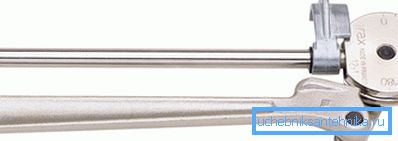

• сегментним, де металопрокат витягується спеціальним сегментом, обертається трубу навколо себе.

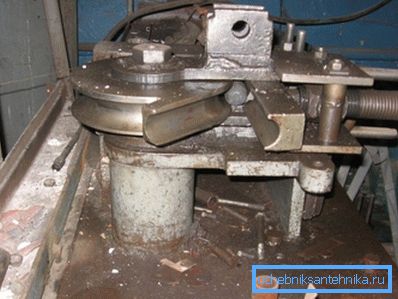

• Дорновим, де робота з металопрокатом ведеться як з зовнішньої, так і з внутрішньої сторони труби. Така особливість дозволяє застосовувати пристрій для зміни конфігурації тонкостінних труб без загрози розриву металу або утворення складок по внутрішньому діаметру.

Технологія згинання труб

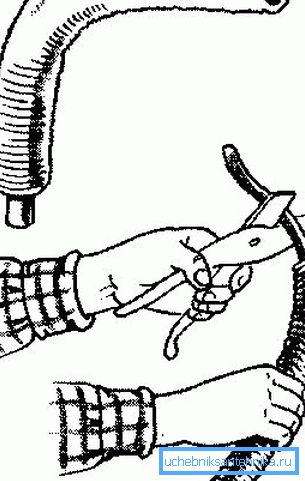

Інструкція зміни конфігурації труб за допомогою зовнішньої пружини наступна:

• Пружина одягається на металлопластових трубу на місце передбачуваного згину;
• Потім труба захоплюється обома руками на відстані 20 см від пружини і гнеться до отримання потрібного кута;
• Після того як отримано потрібний кут, пружина провертається навколо своєї осі і знімається.

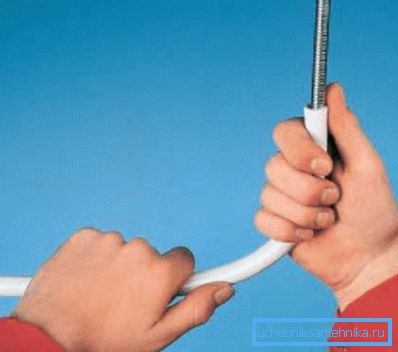

Застосування внутрішньої пружини відрізняється тим, що пристрій вставляється з краю труби, де його потім можна буде витягти.

Зігнутий кінець труби можна отримати, використовуючи трубогиб. В цьому випадку пристрій, відповідно до його модифікацією, налаштовується під необхідні параметри. Потім труба вставляється в приймальний зазор і пристрій приводиться в дію за допомогою того чи іншого приводу.

висновок

Гнута труба по ГОСТу є невід'ємними атрибутом будівництва трубопроводів різного призначення. Саме тому так важливо підібрати ту технологію і відповідний інструмент, за допомогою якого можна буде забезпечити високу якість згину і відсутність пошкоджень стінок труб.

Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
