Як проводиться різання труб: принцип виконання
Дл трубопроводів різного призначення потрібна підгонка матеріалів і в наш час можуть бути для цього використані різні способи фрагментації, наприклад, лазерна різка труб, як один з найточніших видів обробки деталей. Існують і інші методи, основою яких можна назвати безогневого різання, тобто, це означає, що різаки типу газового пальника або бензорізу не застосовуються, що істотно збільшує точність підгонки.
Про таких агрегатах і способах їх використання ми поговоримо нижче, а також надамо вам тематичну демонстрацію відео в цій статті.
фрагментація труб
Примітка. Найпростішим інструментом для різання своїми руками в домашніх умовах можна назвати ножівку по металу. Але таким інструментом можна різати тільки профілі з невеликим перетином, до того ж, за допомогою полотна дуже складно витримати рівну лінію по всьому периметру, тому, такий спосіб ми розглядати не будемо.
види обладнання

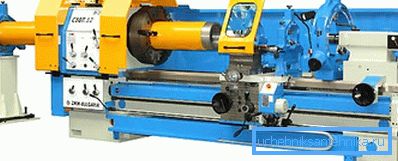

- Таке обладнання для різання труб, як верстат на верхній фотографії, може виробляти токарної обробки труб, колон і різних деталей трубопроводу, що вкрай необхідно в геологорозвідці, нафто-, газо- і горнообогатительной промисловості, в машинобудуванні. Такий верстат вибирають з урахуванням наступних параметрів: перетин отворів шпинделя; відстань між двома центрами; максимальний перетин деталі для обробки; наявність або відсутність напівавтомата для нарізки різьблення; стійкість станини.

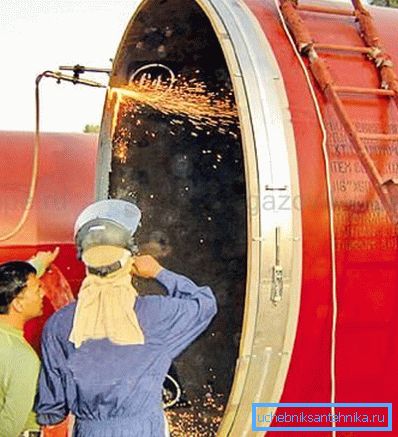

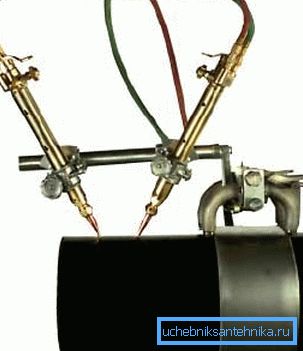

- Стрічкова машинка для різання труб «MONARCH BAND MACHINE» застосовується з тих випадках, коли трубопровід вже знаходиться в траншеї або ж є дефіцит вільного простору при обробці. Примітно, що нержавіюча стрічка займає всього-на-всього 153 мм, що для великого перерізу практично не помітно. При обробці таким обладнанням можливий діаметр від 159 мм до 1529 мм, а крім того, машина може знімати фаску навіть з сильно деформованого кінця труби.

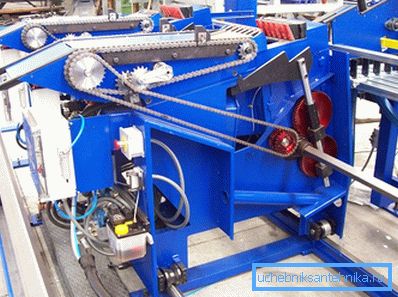

- Такі станції використовуються для заготовок з чорної і неіржавіючої сталі, і тут здійснюється різання профільної труби малого та великого діаметру круглого, квадратного і прямокутного перерізу, які подаються на розпилювання автоматизованою станцією. Крім того, автоматична лінія має бути доповнений розвантажувальної станцією, яка може накопичувати готові фрагменти.
| Діаметр | мм | 10-100 |
| Перетин квадратного і прямокутного профілю | мм | 1010; 6585/1510; 10060 |
| Товщина стінки | мм | 1-5 |
| довжина | мм | 4000-8000 |
| відрізається довжина | мм | 340-8000 |
| Потужність приводу (двигуна) для однієї пильної головки | кВт | 3,3 |
| Діаметр диска | мм | 270-350 |
Автоматична дискова лінія для різання

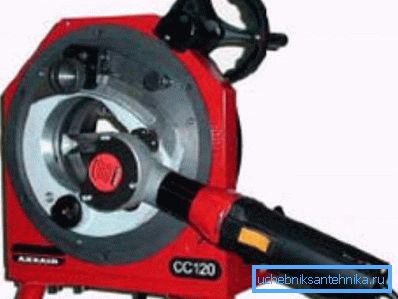

- Axxair CC121fs має можливість перпендикулярного різання без грата, максимальне відхилення 0,25 мм, причому, завдяки затиску можна уникнути деформації навіть при розпилі тонкостінних труб. Такі механізми досить компактні і мають малу вагу, що дозволяє застосовувати їх не тільки в цеху, але і на будівельному майданчику. Серія CC обладнана ручним колесом системи обертання, що полегшує процес різання, а крім того, укомплектовується орбітальної зварюванням.
- Такий інструмент для різання труб, як FIN&FICEP призначений для фрагментації за розмірами, вирізання різних форм, а також для зняття фасок.
| Модель, серія | PB |
| Осі ЧПУ (штук) | 6 |
| Можливий діаметр (мм) | 060-01420 |
| Товщина стінки: повітряна плазма (мм) | 5-25 |
| Товщина стінки: газ (мм) | 5-10 |
| Можлива довжина (мм) | 800-12000 |
| Максимальна маса (кг) | 6000 |
| Можливі кути перетину | 20? -160? |
| пристрій затиску | 5 захоплень |
| Фаска під кутом | 30? -150? |
| Електронне кріплення для затиску | 1 комплект |
| Поздовжнє переміщення (вісь Y): величина ходу макс.швидкість позиціонування точність позиціонування | 12000 мм 10000 мм / хв 0,3 мм |
| Переміщення вперед-назад (вісь Х): величина ходу макс.швидкість позиціонування точність позиціонування | 600 мм 1500 мм / хв 0,2 мм |
| Переміщення вгору-вниз (вісь Z1): величина ходу макс.швидкість позиціонування точність позиціонування | 560 мм 1500 мм / хв 0,2 мм |
| Обертання труби (вісь?): Кут обертання швидкість обертання точність позиціонування | Не обмежений 0-8 об / хв 0,2 ° |
| Радіальний хід пальника (вісь? 1): кут нахилу швидкість нахилу точність позиціонування | ± 45 ° 0-18 об / хв 0,2 ° |
| Нахил пальника для фаски (вісь? 2): кут нахилу швидкість нахилу точність позиціонування | ± 60 ° 0-18 об / хв 0,2 ° |
| Кольоровий сенсорний екран | 1 комплект |
| Пальник газового різання | 1 комплект |
| Модуль підтримки труби | 6 штук |
Технічні характеристики FIN&FICEP
фаска
Пояснення. На верхньому малюнку значення: a - кут зняття; P виділене жирним притуплення; d - глибина оброблення або катет; w - виділена жирним ширина; H - загальна товщина.
Існує всього три способи, якими знімають фаску з заготовки - це X-подібний, Y-подібний і J-подібний методи, які також можуть бути позначені літерами V, K, Y відповідно - інструкція дозволяє (див.також статтю Чавунні труби для каналізації: переваги і різні методики монтажу).
Зняття фаски проводиться двома способами - механічним і термічним і основну роль у виборі методу грає не ціна, а кінцевий результат. Отже, кращим способом можна назвати механічну обробку, так як в цьому випадку на процес обробки не впливають хімічні та фізичні властивості матеріалу.
Незважаючи на те, що механічний спосіб більш трудомісткий, там є основні перевага - повна відсутність зони термовліянія, хоча термообробка обходиться набагато дешевше і їй можна здійснити своїми руками.
висновок
Як ви розумієте, безогневого різання труб, а також їх обробка (зняття фаски) обходиться набагато дорожче, але при цьому незмінно підвищується якість обробки. Безумовно, якщо ви монтуєте звичайний водопровід або опалення, то висока точність тут ні до чого, але в промисловому виробництві це має першорядне значення (читайте також статтю Чавунні каналізаційні труби: їх види і 4 основних правила експлуатації).
