Як робиться сендвіч труба для димоходу: пристрій і установка

Якщо говорити про зручність монтажу і безпеки експлуатації, то сендвіч труба для димоходу - своїми руками споруджена, буде найоптимальнішим варіантом для вашого заміського будинку або дачі. Димарі такого типу мають цілу низку переваг, це майже повна відсутність сажі на стінках, а, отже, підвищена пожежна безпека.

До того ж, там не збирається конденсат і його дуже легко обслуговувати. Завдяки своїм характеристикам такий пристрій ідеально підходить для дерев'яних будівель, наприклад, лазні, про що і піде мова нижче. А в якості додаткового матеріалу ми продемонструємо вам відео в цій статті.

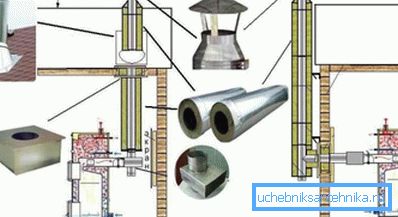

етапи монтажу

Примітка. Монтаж сендвіч труб передбачає застосування термостійкого герматіка для стикування, щоб не виникло підсосу повітря. В іншому випадку це спричинить за собою зниження тяги і якості тепловіддачі самої печі.

пристрій труби

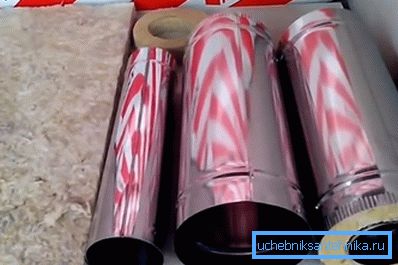

• На верхній фотографії ви бачите пристрій димоходу з сендвіч труб, точніше, самої труби - це (зліва направо) базальтова вата (з розплавів вулканічних утворень), яка служить набиванням, далі - внутрішній циліндр і гільза, а на задньому плані видно заглушка. Циліндри виконані з жароміцної нержавіючої сталі без додавання присадок М 430 (Не аустенитная) - це найбільш дешевий сплав з усіх якісних марок і він повністю відповідає тим навантаженням, які будуть надаватися на нього в подальшому.
• Також для димоходів такого типу може бути використана аустенитная сталь, але при цьому ціна конструкції виростає, приблизно в півтора рази, але разом з нею зростає і корозійна стійкість. Крім цього на вартість димоходу з сендвіч труб впливатиме бренд, але слід зазначити, що торгова марка не має прямого відношення до якості продукції, тому, в першу чергу увагу потрібно звертати на метал, а не на фірмову напис.
• Зовнішній циліндр (товщина металу 0,5 мм) може бути використаний, як для сендвіча, так і для газових димоходів, а перетворення листа металу в циліндр відбувається за допомогою роликового зварювання. Внутрішню гільзу (товщина листа 0,8-1,0 мм) варять електродом без покриття (дріт) і в залежності від обставин, це може бути аргону або дугове зварювання.

Примітка. Як набивання виробники сендвіч труби для димаря зазвичай застосовують саме базальтову вату типу PAROC. Перевага такого матеріалу полягає в тому, що при його виготовленні не використовуються смоляні сполучні, які руйнуються при нагріванні і мат перетворюється в пісок.

Установка через стіну

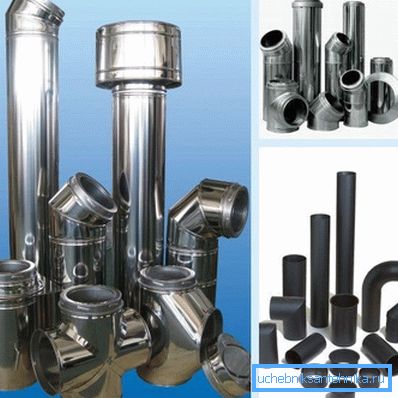

Існує також безліч причин для того, щоб здійснювати монтаж димоходу з сендвіч труб через стіну, а не через стелю, і в цій ситуації вам допоможуть різні перехідники для збірки конструкції. Ці елементи ви бачите на верхній фотографії - кутові перехідники, прохідні муфти, трійники і четверики для труб.

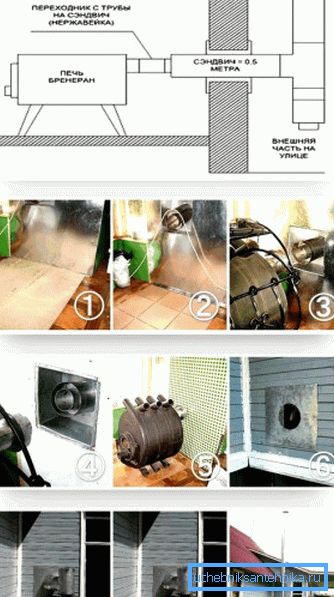

В першу чергу для збірки труби вам потрібно буде розібрати стіну і зміцнити периметр прохідного отвору, а також обшити його оцинкованої листової сталлю для пожежної безпеки. Після цього - зібрати зовнішній кронштейн і приробити до нього два куточка в якості полозів для вільного ковзання трійника.

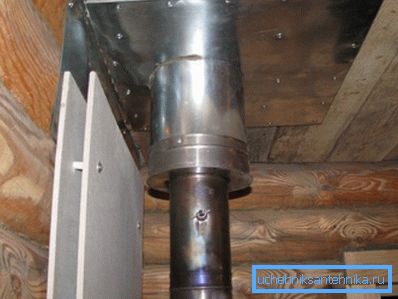

Для дотримання тієї ж пожежної безпеки в безпосередній близькості від труби, потрібно закрити саму стіну і для цього можна використовувати 10-міліметрову фанеру або ОСП такої ж товщини, а поверх нього по всій площі прикрутити саморізами лист з азбесту.

Поверх азбесту ж прикручується оцинкований листовий метал (листи зазвичай мають 20001200 мм в периметрі). У листі також потрібно буде вирізати квадратний отвір для прохідник, а сам прохідник розкрити лаком по металу для захисту від корозії.

Примітка. При монтажі металевого димоходу крізь стіну використовується метод званий поступкою. Це означає той простір, який в обов'язковому порядку потрібно залишити між трубою і стіною.

Установка через дах

Як і багато пристроїв подібного типу, монтаж димоходу з сендвіч труб - своїми руками здійснюється від низу до верху, тобто, від нагрівального приладу (грубки) через стелю або через стіну. При складанні конструкції зверніть увагу на кінці циліндрів - з одного боку вони обов'язково завужені, що дає можливість монтувати конструкцію, вставляючи труби одна в іншу, що на практиці виглядає дуже легко.

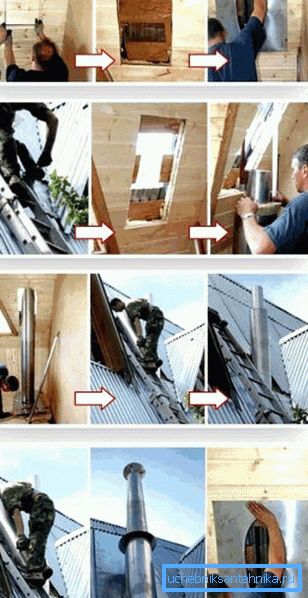

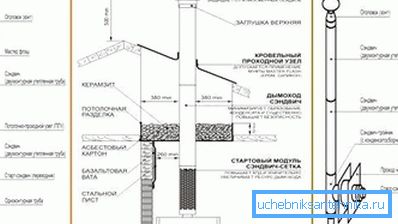

У даху (стелі і покрівлі), точно так же, як і в стіні, вам потрібно зробити отвір закрити його листом оцинкованого металу, попередньо підклавши під нього азбест для дотримання пожежної безпеки конструкції. Зовні оцинкування (в залежності від покрівельного матеріалу) ви або загинаєте поверх лицьовій покрівлі, або заводите кінці під неї, але в будь-якому випадку обов'язково (після монтажу труби) закріпіть лист саморізами.

Якщо ви будуєте лазню, то дах там найчастіше плоска (односхилий) і висота димоходу повинна бути не менше метра від верхньої точки ската, а для двосхилим даху потрібно піднятися хоча б на 30 см вище коника.

Коли димохід має висоту більше метра, то це дуже добре - так як збільшується тяга, але одночасно з цим зростає його парусність, отже, знижується опірність вітру. У таких випадках трубу зміцнюють розтяжками, які кріпляться до хомута в верхній частині димоходу.

Для збільшення тяги на верхній кінець димоходу монтують дефлектор, але якщо лицьова покрівля зроблена їх горючих матеріалів, наприклад, бітумна черепиця, то дефлектор має бути доповнений іскрогасником. Це така дрібна сталева сітка, яка не дозволяє палаючим частинкам палива вилітати назовні.

кріплення

Повна довжина димоходу від колосника до дефлектора не повинна перевищувати 5-6 м. Для стикування обов'язково користуйтеся жаростійким герметиком (не менше 1000? C), а після складання не забудьте зняти захисну плівку.

Щоб максимально полегшити обслуговування труби при її експлуатації, в неї врізається ревізія - це прохідний трійник з дверцятами збоку, через яку в подальшому можна буде здійснювати чистку.

Опорний кронштейн для димоходу можна зробити самостійно - для цього знадобляться сталеві куточки 5030 мм, болгарка і дриль для висвердлювання отворів під болти. Раму кронштейна можна зібрати за допомогою болтів М10 або скріпити електрозварюванням.

висновок

При наявності всього необхідного матеріалу здійснити монтаж сендвіч димоходу своїми руками досить просто, якщо ви будете дотримуватися всі інструкції від заводу-виготовлювача. Набагато більше трудових витрат буде вами витрачено на пророблення отворів в стелі або стіні і обшивці їх захисними матеріалами (див.також статтю Поліетиленові труби - вивчаємо всі їх особливості).
