Як розрахувати тиск в трубі

У кожному сучасному будинку одним з головних умов комфорту є водопровід. А з появою нової техніки, що вимагає підключення до водопроводу, його роль в будинку стала дуже важливою. Багато людей вже не уявляють, як можна обійтися без пральної машини, бойлера, посудомийної машини і т.д. Але кожен з цих апаратів для правильної роботи вимагає певного тиску води, що надходить з водопроводу. І ось людина, яка вирішила встановити новий водопровід в своєму будинку, замислюється про те, як розрахувати тиск в трубі, щоб всі сантехнічні прилади добре працювали.

Вимоги сучасного водогону

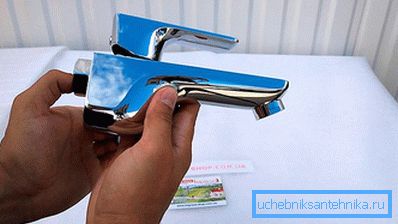

Сучасний водопровід повинен відповідати всім вимогам і характеристикам. На виході з крана вода повинна литися плавно, без ривків. Отже, в системі не повинно бути перепадів тиску при розборі води. Що йде по трубах вода не повинна створювати шуму, мати домішки повітря та інших сторонніх накопичень, які згубно впливають на керамічні крани і іншу сантехніку. Щоб не було цих неприємних казусів, тиск води в трубі не повинно падати нижче свого мінімуму при розборі води.

Порада! Мінімальний тиск водопроводу має становити 1,5 атмосфери. Такого тиску достатньо для роботи посудомийної і пральної машини.

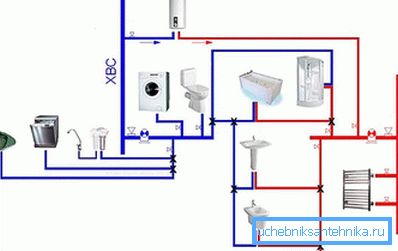

Треба враховувати ще одну важливу характеристику водопроводу, пов'язану з витратою води. У будь-якому житловому приміщенні знаходиться не одна точка розбору води. Тому розрахунок водопроводу повинен повністю забезпечувати потребу води всіх сантехнічних приладів при одночасному включенні. Цей параметр досягається не тільки тиском, а й обсягом води, що поступає, яку може пропустити труба певного перерізу. Говорячи простою мовою, перед монтажем потрібно виконати якийсь гідравлічний розрахунок водопроводу, з урахуванням витрат і тиску води.

Перед розрахунком давайте ближче ознайомимося з двома такими поняттями, як тиск і витрата, щоб зрозуміти їх сутність.

тиск

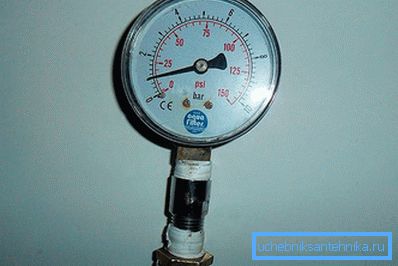

Як відомо, центральний водопровід в минулому підключали до водонапірної вежі. Саме ця вежа створює в мережі водопроводу тиск. Одиницею вимірювання тиску є атмосфера. Причому, тиск не залежить від розміру ємності, розташованої нагорі вежі, а тільки від висоти.

Порада! Якщо залити воду в трубу десятиметрової висоти, то вона в нижній точці створить тиск - 1 атмосферу.

Тиск прирівнюється до метрам. Одна атмосфера дорівнює 10 м водяного стовпа. Розглянемо приклад з п'ятиповерховим будинком. Висота будинку - 15 м. Отже, висота одного поверху - 3 метри. П'ятнадцятиметрова вежа створить тиск на першому поверсі 1,5 атмосфери. Обчислимо тиск на другому поверсі: 15-3 = 12 метрів водяного стовпа або 1.2 атмосфери. Проробивши подальший розрахунок, ми побачимо, що на 5 поверсі тиску води не буде. Значить, щоб забезпечити водою п'ятий поверх, необхідно побудувати вежу більше 15 метрів. А якщо це, наприклад - 25 поверховий будинок? Ніхто такі вежі будувати не буде. В сучасних водогонах використовують насоси.

Давайте підрахуємо тиск на виході глибинного насоса. Є глибинний насос, що піднімає воду на 30 метрів водяного стовпа. Значить, він створює тиск - 3 атмосфери на свій вихід. Після занурення насоса в свердловину на 10 метрів, він створить тиск на рівні землі - 2 атмосфери, або 20 метрів водяного стовпа.

витрата

Розглянемо наступний фактор - витрата води. Він прямо залежить від тиску, і чим воно більше, тим швидше вода буде рухатися по трубах. Тобто буде більша витрата. Але вся справа в тому, що на швидкість води впливає перетин труби, по якій вона рухається. І якщо зменшувати перетин труби, то буде рости опір води. Отже, зменшиться її кількість на виході з труби за той же проміжок часу.

На виробництві, при будівництві водопроводів складаються проекти, в яких вираховується гідравлічний розрахунок водопроводу по рівнянню Бернуллі:

де h_1-2 - показує втрату напору на виході, після подолання опору на всій ділянці водопроводу.

Розраховуємо домашній водопровід

Але це, так би мовити, складні обчислення. Для домашнього водопроводу застосовуємо обчислення простіше.

Виходячи з паспортних даних машин споживаних воду в будинку, підсумовуємо загальна витрата. Додаємо до цієї цифри витрата всіх водорозбірних кранів знаходяться в будинку. Один водорозбірний кран пропускає через себе близько 5-6 літрів води за хвилину. Підсумовуємо всі цифри і отримуємо загальну витрату води в будинку. Ось тепер керуючись загальною витратою, купуємо трубу з таким перетином, яке забезпечить потрібною кількістю і тиском води все одночасно працюють водорозбірні прилади.

Коли домашній водопровід буде підключатися до міської мережі, то будете користуватися тим, що дадуть. Ну, а якщо у вас вдома свердловина, купуйте насос, який повністю забезпечить вашу мережу потрібним тиском, відповідним витратам. При покупці керуйтеся паспортними даними насоса.

Для вибору перетину труби, керуємося цими таблицями:

У цих таблицях надані більш затребувані параметри труби. Для повного ознайомлення в інтернеті можна знайти більш повні таблиці з розрахунками труб різного діаметру.

Ось, виходячи з цих розрахунків, і при правильному монтажі, ви забезпечите свій водопровід усіма необхідними параметрами. Якщо щось не зрозуміло, краще звернутися до фахівців.
