Як розрахувати трубу для теплої підлоги

Сьогодні система теплої підлоги стала дуже популярною. Таке додаткове обладнання дозволяє підвищити комфортабельність проживання і знизити витрати на опалення. Існує кілька різновидів подібних систем, це і водяне опалення, і електричні нагрівальні елементи, і інфрачервоні випромінювачі. При монтажі кожного різновиду можуть виникнути свої специфічні питання. Наприклад, при створенні водяного теплої підлоги варто заздалегідь дізнатися кількість труб, які будуть потрібні для монтажу. У цій статті і піде мова про те, як розрахувати трубу для теплої підлоги.

вибір матеріалу

Насамперед варто вибрати відповідні саме для ваших умов труби. У продажу є кілька варіантів таких конструкцій. А саме труби з:

• міді;
• металопластику;
• поліпропілену;
• зшитого поліетилену.

У кожного матеріалу є свої переваги і недоліки. Найбільш дорогим варіантом установки є труби з міді. Це, мабуть, найсуттєвіший їх недолік. В іншому мідні труби відповідають завищеним вимогам. Саме їх найчастіше використовують в системах теплої підлоги в Західній Європі. Мідь володіє довгим терміном служби і прекрасною теплопровідністю. При покупці таких труб варто пам'ятати, що для монтажу потрібен великий досвід і наявність спеціального обладнання.

Металопластикові вироби коштують набагато дешевше. При цьому у таких труб також високий показник теплопровідності і міцності. Завдяки наявності алюмінієвого шару, вони здатні витримати великі механічні навантаження.

Порада! Поліпропіленові труби рідко використовують для монтажу системи теплої підлоги. Вони, хоча і мають гарну теплопровідність і коштують недорого, погано гнуться. Тому зробити ефективну систему з таких виробів досить проблематично.

Зшитий поліетилен теж можна часто зустріти при монтажі теплої підлоги. Такі труби коштують недорого, прекрасно проводять тепло і довговічні. Єдиним недоліком є ​​необхідність їх міцної фіксації на місці. Якщо цього не зробити, то труба може вигнутися до свого початкового стану.

Виробляємо розрахунки

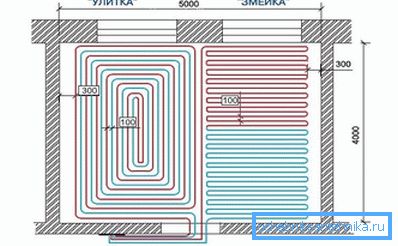

Щоб розрахувати кількість або метраж необхідних труб, необхідно спочатку вибрати відповідну схему укладання. Найпоширенішими вважаються «змійка» і «спіраль».

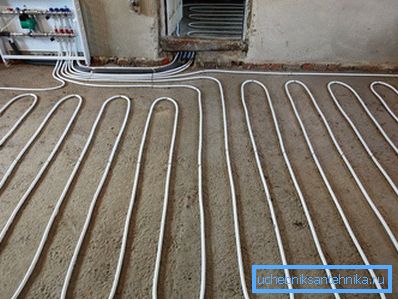

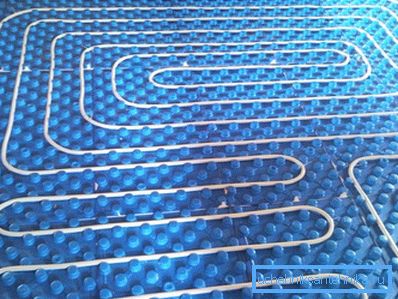

Перший варіант може мати два різновиди. У першому випадку труба укладається змійкою.

Порада! «Змійка» дозволяє трохи заощадити на трубах, але при цьому нагрів кімнати буде нерівномірним. Спочатку нагріється підлогу з одного боку, і поступово тепло буде просуватися далі. До того ж вода, просуваючись по трубах, буде остигати. Це означає, що з одного боку підлога буде завжди трохи прохолодніше.

Більш ефективна укладання - це подвійна спіраль. В цьому випадку труби укладаються парою, та по якій надходить гаряча вода, і та по якій буде приділятися остиглий теплоносій. Такий спосіб дозволяє нагрівати підлогу по всій кімнаті до однакових температур.

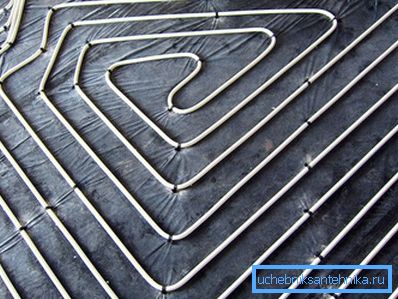

Порада! При укладанні труб по системі «спіраль» нагрів кімнати відбуватиметься з її країв до середини. Такий метод вважається найбільш ефективним.

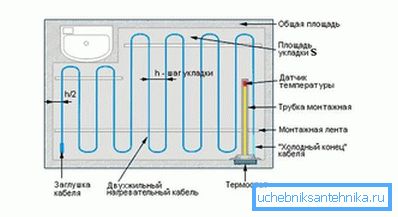

Який би спосіб не був обраний, щоб правильно розрахувати метраж необхідних труб, потрібно накреслити схему. На папері в масштабі малюється майбутня система. Наносяться контури кімнати і лінії, за якими в подальшому будуть укладатися труби. При цьому потрібно враховувати розташування великих елементів меблів, під ними укладати тепла підлога не рекомендується. Також варто врахувати, що укладати труби потрібно з відступом від стін не менше 20 см.

Для правильного розрахунку необхідно знати ще один параметр - це відстань між трубами або крок. Цей параметр буде залежати від діаметра і теплопровідності труб, а також від температури подаваного теплоносія. Перші два показники можна дізнатися в магазині, де будуть купуватися труби. Другий показник буде залежати від використовуваного котла. Також вибір кроку визначається від необхідної температури в кімнаті. Якщо потрібно щоб було значно тепліше, то крок робиться менше, і навпаки.

Роблячи розрахунки, не можна забувати про те, що довжина одного контуру не повинна перевищувати 60? 70 метрів. В іншому випадку ефективність системи значно знизиться.

Порада! Якщо площа кімнати досить велика, і метраж труб буде більше 70 метрів, то потрібно створити додаткові контури (один або два, залежно від площі). Краще, щоб вони були однакової довжини.

Зробивши правильний креслення майбутньої системи (з урахуванням відступу від стін і майбутньої розстановки великих елементів меблів), можна точно розрахувати необхідну кількість труб. Але завжди варто брати з запасом. При будь-якій роботі неминучі невеликі недоліки і огріхи. Краще зробити десятивідсотковий запас, ніж потім бігати по магазинах у пошуках підходящої труби.
