Як самостійно виконується прокладка кабелю в трубах різного

Якщо прокладка кабелю в трубі під дорогою є чимось цілком звичайним, то аналогічне розташування силової або слаботочной проводки в товщі стяжки або в стіні набуло поширення порівняно недавно. Раніше більшість співвітчизників укладали силовий кабель в заздалегідь зроблені штроби, але застосування труби демонструє ряд очевидних переваг.

Переваги закладки кабелю в трубопровід

Труба для прокладки кабелю в землі, стяжки або в стіні, в порівнянні зі штробі, характеризується такими перевагами як:

• тривалий експлуатаційний ресурс проводки;
• можливість простого і ефективного проведення ремонтно-профілактичних робіт без необхідності руйнування стін або стяжки;
• можливість економічною укладання електропроводки;
• захищеність кабелю, укладеного в жорстку оболонку, від механічних впливів в ході усадочних процесів.

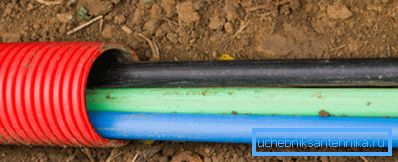

Дослідним шляхом доведено, що труба пнд для прокладки кабелю в землі або всередині будівельне об'єкта дозволяє скоротити довжину траси.

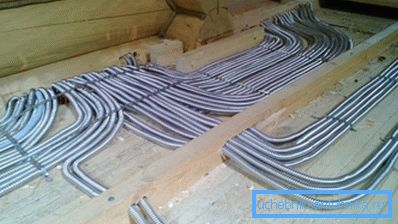

Наприклад, від щита можна пустити проводку в підлозі, відводячи окремі кабелі до розеток і вмикач. Зрозуміло, в цьому випадку електричного дроту буде витрачено на порядок менше, ніж, якби його довелося вести по штроби по стелі або по верху стін, опускаючи до кожної розетки, розташованої біля підлоги.

Ще один важливий момент - це можливість проведення ремонтних робіт, з заміною пошкодженого дроти.

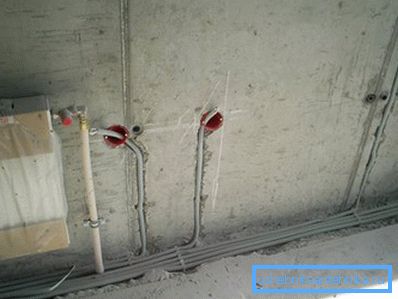

Витягнути кабель, незалежно від його типу, з штроб практично неможливо. Виконати ту ж операцію, якщо в стіні захована сталева труба для прокладання кабелю, не є чимось або особливо скрутним.

Робиться це в такий спосіб:

• до одного з кінців дроту надійно примотується міцна довга волосінь;
• потім, з іншого боку, провід потроху витягується до тих пір, поки не здасться волосінь;
• після цього проводиться усунення обриву або пошкодження за допомогою скручування, або до волосіні, замість старого проводу, прив'язується новий;
• завершальним етапом є обережне витягування волосіні в початкове положення.

вибір трубопроводу

Традиційно в багатоповерхових будівлях застосовується металева труба для прокладання кабелю. У той же час в індивідуальних будівлях житлового призначення, поряд з металевими трубами, все частіше використовуються полімерні аналоги.

Порада: Вибираючи трубу для розміщення електропроводки, придбайте ті вироби, які забезпечені дротяної перетяжкой. В цьому випадку ви уникнете необхідності подальшого придбання окремої перетяжки.

Розглянемо ніж застосування поліетиленових конструкцій краще використання металевих труб:

• при проведенні збирання пластикових конструкцій немає необхідності в проведенні зварювальних робіт;
• простота механічної обробки полімерних конструкцій, аж до згинання своїми руками під невеликим радіусом, що істотно спрощує проведення монтажних робіт;
• малу вагу і, як наслідок, менше навантаження на штукатурку;
• менша ціна в порівнянні з металевими аналогами;
• ідеально гладка внутрішня поверхня, що забезпечує простоту і зручність протягання кабелів;
• чудові ізоляційні властивості пластика і, як наслідок, безпека експлуатації проводки;
• нульова ймовірність утворення конденсату всередині пластикових труб і, як наслідок, гарантована відсутність короткого замикання.

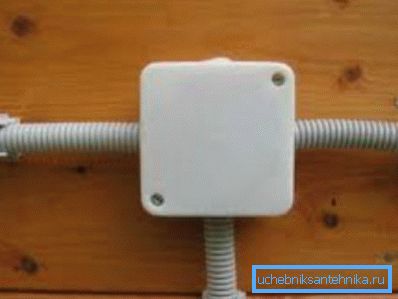

Традиційно в будинку влаштовується прихована або відкрита проводка. Який тип труб застосувати в тому і в іншому випадку?

Закладаючи приховану силову або слабкострумову проводку всередину стін або підлоги краще використовувати труб ПНД і ПВД. Ці вироби відрізняє стійкість до високих температур, що виключить тління конструкції при короткому замиканні або при сильному нагріванні кабелю.

Важливо: Гладка ПВД труба є оптимальним рішенням для закладки в стіну, тоді як в стяжку слід укладати гофровану ПНД виріб. Справа в тому, що гофрована поверхня виконує функцію ребер жорсткості, а тому кабелі не будуть пошкоджені при висиханні свежеуложенной стяжки.

Рекомендації по вибору і монтажу трубопроводу

• Поліетиленова або пвх труба для прокладання кабелю може бути використана в негорючих підставах. Якщо монтажні роботи виконуються в дерев'яних і каркасних будинках, силова проводка повинна бути покладена в металевий трубопровід.
• При монтажі конструкція фіксується в необхідному положенні з використанням спеціальних пластикових скоб або металевих кріплень.
• Діаметр трубопроводу підбирається відповідно до діаметра застосованого і кількістю кабелів.
• Монтаж конструкції над підвісними стелями виконується із застосуванням дюбель-стяжок або спеціальних скоб.

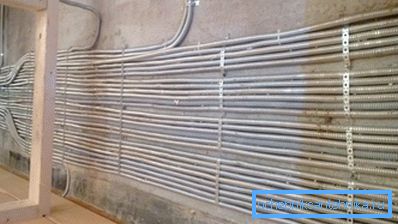

• Для того щоб зовнішній монтаж на видному місці забезпечив естетично привабливий результат, позиціонування труб в просторі виконується із застосуванням водяного рівня.

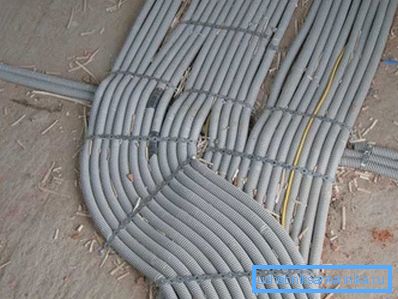

• Монтаж в стягуванні підлоги краще проводити безпосередньо в процесі заливки підстави. Для цих цілей труба кріпиться до нижньої сторони металевого маяка.
• Якщо трубу не виходить зігнути без утворення складок, слід застосувати спеціальні кутові елементи. М'яття трубопроводу матиме наслідком те, що кабель при подальшій протяжке застрягне.
• Якщо в придбаних пластикових трубах не передбачено наявність дротяної протягання, можна придбати спеціальну капронову перетяжку з фіксатором у вигляді краплі на кінці.
• Якщо при монтажі силової проводки застосовується сталева труба, доцільно використовувати спеціальний трубогиб, який зробить згин з необхідним кутом і необхідними радіусом без утворення складок.
• Якщо робота ведеться з застосуванням металевих труб, в нижній частині конструкції обов'язково зробіть отвори для стоку на випадок утворення конденсату.
• При будівництві і експлуатації металевого кабель-каналу заземляется сам сталевий корпус. Якщо конструкція збирається з застосуванням пластику, заземляются тільки розетки.

висновок

Тепер, коли вам відома інструкція розміщення кабелів в трубах, можна приступити до самостійного облаштування проводки в своєму будинку.

Якщо залишилися питання, які потребують вичерпних пояснень, подивіться відео в цій статті.
