Як виявити протікання в пластиковому водопроводі

Вода відіграє важливу роль в життєдіяльності людини. Водопровід, в свою чергу, виконує головну функцію з транспортування води від джерела до споживача. Для будівництва водопроводу застосовували труби, виготовлені з металу або чавуну. В даний час, на зміну вже звичним нам водопровідних труб, прийшли новіші, вдосконалені моделі труб, виготовлені з пластику. Споживачеві надано велику різноманітність пластикової водопровідної труби зі змінною не тільки по діаметру, але і за умовами монтажу. І, хоча пластикова труба має більший термін служби, ніж металева, все одно бувають ситуації, коли в ній з'являється текти.

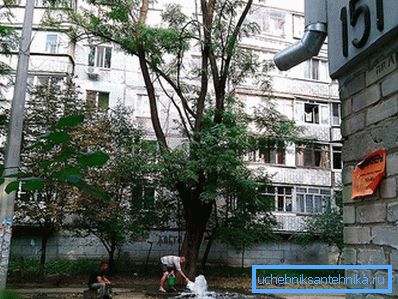

Витік води неодмінно треба шукати і усувати. Адже крім матеріального збитку, ще й знижується тиск в магістралі. Цей фактор погіршує процес доставки води споживачеві. В металевому водопроводі витік шукали, використовуючи генератор сигналу. Його підключали до металевої магістралі і посилали спеціальний сигнал, який на поверхні вловлював приймач. По пластиковій трубі такий сигнал передати неможливо. Але все ж, існують методи по пошуку витоків. Щоб розібратися, як виявити протікання в пластиковому водопроводі, давайте розглянемо деякі з них.

Методи пошуку витоку води

1. Перший метод заснований на застосуванні чутливих мікрофонів. Коли у водопровідній трубі утворюється тріщина, вода під впливом високого тиску випливає назовні, створюючи при цьому своєрідний шум. Витік води на металевому водопроводі створює звук високої частоти. А на пластиковому водопроводі створюється звук низької частоти. Ось за допомогою цих мікрофонів, які налаштовані на різну частоту, звуки уловлюються з землі, вказуючи на місце витоку води.
2. Другий метод заснований на кореляції шуму. Цей електронний вигляд пошуку виконується із застосуванням кореляційного течеискателя. Два мікрофона кріпляться в двох точках водопроводу і передають частоту шуму на прилад. За допомогою програми, прилад обробляє дані з мікрофонів і розраховує звук пік по обидва боки. Цей звук вказує на місцезнаходження витоку води.
3. Третій метод заснований на заповненні ділянки трубопроводу безпечним газом. В основному це суміш азоту 95% і водню 5%. Через малу кількість молекул водню, гази виходять з тріщини, яка утворилася в трубі. Вони направляються вгору через шари грунту. Можуть проникнути через асфальт і навіть бетон. На поверхні цей газ вловлюють спеціальними датчиками, які і вказують на місце витоку води.
4. Четвертий метод пошуку можна назвати механічним. Він полягає у вимірюванні ділянки труби тиском. Береться окрему ділянку водопроводу і уздовж труби по обидва боки вставляються спеціальні подушки. Вони надуваються і повністю запечатують трубу. У запечатаний ділянку труби нагнітається тиск повітря і через деякий час вимірюється. Якщо тиск залишилося незмінним, значить, в цій ділянці витоку води немає. Ну а якщо тиск впав, значить, пошук ведеться в правильному напрямку. Далі подушка пересувається уздовж труби, і знову накачується тиск. Ця процедура виконується до тих пір, поки не буде виявлена ​​точка витоку води.

Розглянувши чотири методи з пошуку витоків в пластикових водопроводах, можна виділити другий метод. Він обгрунтований науковим підходом і більше використовується на практиці. Тому давайте трохи докладніше розглянемо, що він із себе представляє.

кореляції шуму

Вода, що виходить з отвору водопровідної труби, створює шум. Він супроводжується вібраційними та акустичними сигналами, що розповсюджуються за великим ділянці водопроводу. Біля місця витоку, цей сигнал поширюється і на грунт. На характеристики сигналу впливає тиск води, що подається, діаметр і товщина стінок труби, розмір витоку води і матеріал, з якого виготовлена ​​труба.

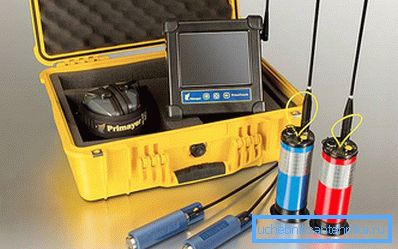

Для аналізу даних сигналів застосовуються кореляційні течєїськателі. Сигнал вимірюється гідрофоном і акселерометром, і після перетворення надходить на аналіз течошукачів. Принцип роботи течеискателя полягає в кореляції надійшли сигналів з двох датчиків, встановлених на двох краях водопроводу. Якщо на цій ділянці знаходиться витік води, в області гістограми створюється впевнений пік.

На основі опрацьованих даних, обчислюється точне місце витоку від першого датчика. Воно вираховується за формулою: L₁= (D-vt _{затримки}) / 2.

• L₁ - відстань від першого датчика до витоку на водогоні;
• D - загальна відстань між двома датчиками, встановленими на двох краях ділянки водопроводу;
• v - швидкість поширення звуку по водопроводу;
• t _{затримки} - час затримки, вирахувана виходячи з сигналів взаємної кореляції.

Точність розрахунку місця витоку води залежить від типу датчиків, правильного їх місця установки і точної обробки сигналу.
