Як використовується профільна алюмінієва труба

Алюмінієвий металопрокат на сьогоднішній день зайняв досить велику нішу будівельного ринку, це сільське господарство, промисловість виробництво та навіть дизайн і в усьому цьому не останнє місце займає прямокутна, кругла і квадратна труба з алюмінієвого профілю.

Такою популярністю даний кольоровий метал і його сплави користується цілком заслужено, так як він має високу стійкість до корозії, міцність, пластичність, невелику щільність, несприйнятливість до намагнічування і невелику питому масу.

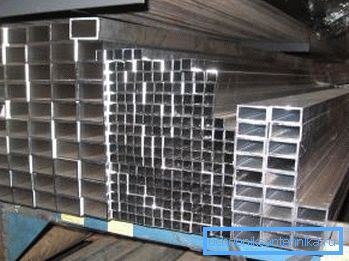

Квадратний і прямокутний алюмінієвий профіль

Нижче ми звернемо більше уваги на якості такого профілю, його властивості, застосування, а також продемонструємо вам відео в цій статті.

Знайомство з профілем

Параметри: ширина / висота / товщина стінки (мм) Покриття: Анод 15 мкм Довжина (м) Маса метра погонного (кг)
100x20x2,0 - 3,0 1,21
20x10x1,5 + 6,0 0,219
20x10x1 + - 3,0-6,0 0,15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6,0 0,363
30x20x1,5 + 6,0 0,382
30x20x1,5 - 6,0 0,382
30x20x2,0 + 6,0 0,495
30x20x2,0 - 6,0 0,495
30x20x2,0 + - 3,0-6,0 0,5
40201,2 R3 + - 3,0-6,0 0,362
40x20x2,0 + - 3,0-6,0 0,607
40x20x2,0 - 6,0 0,607
40x20x2,0 + 6,0 0,607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030ч2? 0 + 6,0 0,824
50x30x2,5 + - 3,0-6,0 1,016
50x20x2,0 + - 6,0 0,71
50x30x2,0 + - 6,0 0,824
60x30x2,0 + 6,0 0,932
60x40x3,5 + 6,0 1,8
60x40x3,5 - 6,0 1,8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6,0 1,248
80x40x2,0 + 6,0 1,256
80x40x2,0 + - 3,0-6,0 1,256

Таблиця профілів зі сплаву АД31Т5

Алюмінієві сплави та їх фізичні властивості

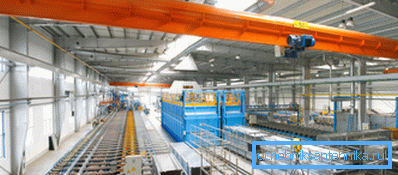

прокатний цех

Примітка. Сплави за своїми фізичними властивостями практично не відрізняються від чистого, металу, але їх ціна стає менше, отже, виробництво профілю з них є більш вигідним і зручним для користувачів.

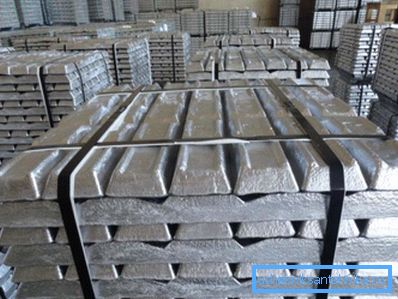

алюмінієві чушки
  • Так, легування не впливає на модуль зсуву і пружність, наприклад, дюралюміній L16T має майже однакову пружність з Al: AS (E = 7100 кгс / мм2). Проте, межа плинності сплаву на кілька порядків вище плинності чистого Al, отже, сплави можуть використовуватися для створення конструкційних матеріалів з різним рівнем навантаження. Це також стосується профілю будь-якої конфігурації і будь-якого перетину, наприклад, 20х20 мм, 4040 мм, 2040 мм і так далі. (Див. Також статтю Альтанка з профільної труби: особливості.)
  • Якщо чистий AL дуже пластичний і його розтягнення до критичного стану, тобто, до розриву, може становити 40-50%, але при цьому його міцність становить всього 60-70МПа, що вкрай мало для застосування конструкційних виробів в будівництві. Зате сплави вже значно міцніше і тут пластичність матеріалу може знижуватися, але при цьому межа міцності зростає від 2-ох до 5-ти разів, а це вже досить, щоб такий профіль став бажаним компонентом на будівельних об'єктах. Крім того, матеріал має дуже високу електро- і теплопровідність - серед кольорових металів такі показники вищі тільки у срібла і золота.

Примітка. Найбільш затребуваними на будівельному ринку можна назвати сплави серії 6xxx - це приблизно, 75% всієї цільової продукції. Найбільшою популярністю користуються марки 6060 (6063) - АД31 і 6061 - АД33, 6005 і 6082 (АД35), а також 1050 (ПЕКЛО0) 2017 (Д1), 2014 (АК8), 2024 (Д16), 3003 (АМц), 5083 (АМг4,5), 6101, 7005 (1915) та 7075.

Класифікація профілів

Примітка. В загальному розумінні під алюмінієвим профілем на увазі пресовані елементи, але крім них існує також і лите виробництво.

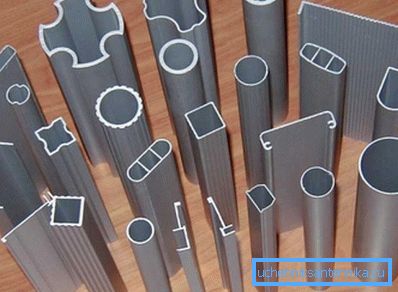

Фото різновидів конфігурації перетинів

При виборі алюмінієвого профілю для будівництва слід враховувати не тільки його розміри, але і технічні характеристики, якщо це тільки не елемент декорації, який просто повинен бути привабливим і радувати око.

А ось сплав aluminium для несучих конструкцій визначається за кількома параметрами, таким як межа міцності і пластичності, відносне звуження, в'язкість, корозійної, електропровідність, теплостійкість, а також ступінь нагартовки і термообробки. При продажу продукції в магазині такі продукти повинна супроводжувати інструкція від заводу-виготовлювача, де вказані всі ці дані.

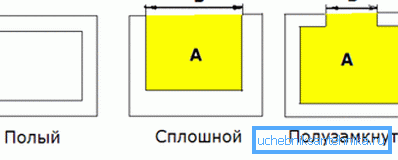

типи профілів

Весь сортамент по алюмінієвому профілю розрізняють в злагоді з ГОСТ 22233-2001, а також ЕN 755-9 і EN 12020-2, де з підрозділяють на порожнисті, суцільні, C-образні, П-подібні варіанти, а також профілі, де кінець відкритий .

Так, до порожнистим виробам відносяться зразки, які мають не менше однієї порожнини, замкнутої в поперечному перерізі, тоді як суцільні - замкнутих порожнин не мають взагалі. А ось, відкритий кінець може виявитися у кожного з цих типів, і у полого, і у суцільного, як це видно з верхнього малюнка.

Порожній варіант може також мати напіввідкриті або напівзамкнуті порожнини, втім, їх так зазвичай і називають - напіввідкритими або напівзамкнутих. Тут порожнину замикається тільки частково, наприклад, алюмінієва профільна прямокутна труба (квадратна, кругла), де вхід є тільки з одного боку.

Для виробництва порожніх і напівзамкнутих моделей застосовується три типи матриць - місток (bridge), портхол (porthole) і хрестовина (spider). Особливістю такого виготовлення можна назвати наявність одного або декількох зварювальних швів, які утворюються через плинності металу, який знаходиться мостів, що підтримують оправку.

Після проходу через містки в спеціальній камері за рахунок великого тиску, а також високої температури знову відбувається зварювання металу, а ось для суцільного профілю відбувається пресування на суцільних дисках.

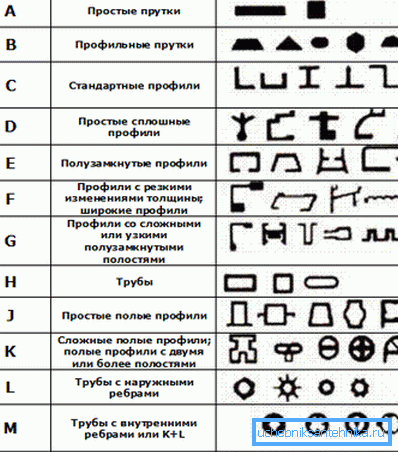

категорії складності

У верхній таблиці ви бачите класифікацію різних пресованих профілів в залежності від ступеня складності їх виробництва. Всі категорії розташовуються в порядку зростання, де A-самий простий варіант, а N - найскладніший. (Див. Також статтю Сходи з профільної труби: особливості.)

висновок

На закінчення можна сказати, що якщо ви хочете своїми руками зібрати будь-яку конструкцію з алюмінієвого профілю, то найбільш міцною вона буде відповідно до зростання категорії складності. Звичайно, при цьому збільшується вартість матеріалу, але, від цього нікуди не дінешся.
