Як виробляти кріплення труб: 2 основних способи

Ще на етапі проектування систем водопроводу, опалення та каналізації в міській квартирі або заміському житлі, необхідно визначити, яке кріплення труб до несучих конструкцій або перегородок буде використовуватися.

Так, ви зможете захистити себе від проривів, розгерметизації і зайвого шуму. Розглянемо докладніше, як заощадити сімейний бюджет, закріпивши труби на стінах своїми руками.

Будь трубопровід повинен бути закріплений

Спосіб 1. Закрита прокладання трубопроводів

Один з найефективніших методів, який дозволяє не тільки міцно зафіксувати трубопроводи, а й замаскувати їх - прихована прокладка інженерних мереж.

Після закінчення роботи ви отримуєте найбільш надійне кріплення металопластикових труб (або деталей з інших матеріалів), які не будуть псувати інтер'єр вашої кімнати. Також це звільнить і настільки цінні сантиметри уздовж стін.

Недолік у цього методу очевидний - висока ціна на роботу. Адже для укладання всіх трубопроводів необхідно штроблення стін, а потім забивання одержані каналів будівельним розчином, що досить трудомістким.

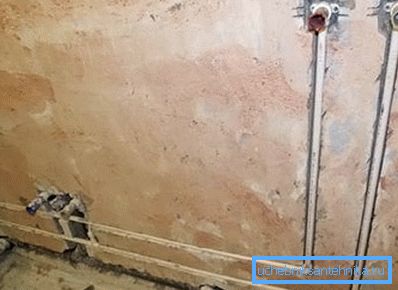

Прихована прокладка труб водопроводу в стіні

Інструкція по проведенню робіт складається з декількох послідовних стадій:

  1. Нанесення розмітки на стіни і перекриття. Згідно заздалегідь розробленого ескізу потрібно прокреслити осьові лінії на всіх поверхнях, за якими буде проходити труба. Вони послужать орієнтиром для різання монтажних канавок.
  2. Штроблення. Використовуючи розмітку, в стінах проробляються спеціальні канали, які називаються штробі. Для цього може застосовуватися спеціальний електроінструмент - штроборез. Але відмінно підійде і звичайний перфоратор. Пам'ятайте, що прокладка деяких трубопроводів вимагає додаткового використання утеплювача для труб, тому заздалегідь потурбуйтеся про відповідний розмір каналів.

Зверніть увагу! Штроби необхідно прокладати так, щоб змонтована труба не відчувала напружень. Інакше в цьому місці деталь може лопнути, що спричинить за собою дорогий ремонт.

  1. Монтаж інженерних мереж. Перед тим як закріпити трубу до стіни, її потрібно укласти в шкаралупу з теплоізоляційного матеріалу (пінополістирол, спінений поліетилен тощо.). Особливо це важливо при прихованій прокладці каналізаційних трубопроводів з ПВХ.

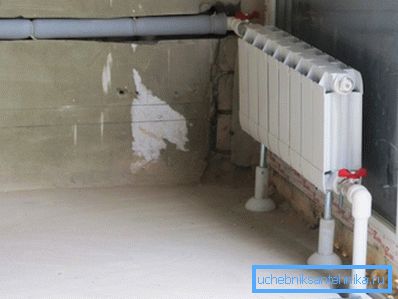

Труби потрібно захищати теплоізоляційним матеріалом
  1. фінішна обробка. Перед оштукатурюванням труб необхідно запустити в експлуатацію водопровідну, каналізаційну або опалювальну систему і переконатися в її функціонуванні і відсутності протікання.

Спосіб 2. Відкрита укладання труб

Цей метод більш поширений, менш трудомісткий і витратний. В цьому випадку кріплення труби до стіни здійснюється за допомогою хомутів різної конструкції.

Всього існує два види кріплень:

  • жорсткі - в цьому випадку труба, закріплена в хомуті, стає повністю нерухомою;
  • ковзаючі - деталь фіксується так, щоб мати можливість переміщатися уздовж своєї осі (це дає можливість уникнути жолоблення при температурних лінійних деформаціях).

Кріплення каналізаційних труб до стіни або стелі може здійснюватися за допомогою спеціальних - звукопоглинальних - хомутів. Завдяки їм конструкція менше вібрує і не видає неприємних звуків при проходженні всередині неї стічних вод.

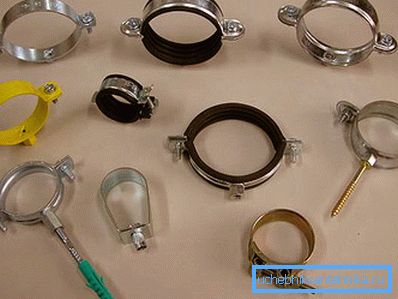

Фото хомутів для кріплення труб

При покупці фіксуючого кронштейна слід звернути особливу увагу на вибір його діаметра. Необхідно, щоб закріплений трубопровід мав деяку рухливість в вузлі кріплення. В іншому випадку деталі водопроводу або каналізації можуть бути пошкоджені в результаті лінійної деформації.

Саме тому не можна застосовувати жорсткі хомути, коли кріплення каналізаційних труб до стелі або підлозі проводиться в неопалюваному приміщенні. Необхідно монтувати ковзаючі кріплення, здатні компенсувати зміну розмірів пластика.

Порада! Кріплення димової труби до стіни будинку також має бути рухливим. Відпрацьовані гази, що потрапляють в димар, мають високу температуру, що може привести до порушення герметичності і погіршення тяги. Доцільно застосовувати спеціальний хомут кріплення асбоцементной труби (оцинкованого димоходу).

Зупинимося на окремих етапах роботи більш детально.

підготовка

Монтаж будь-якої складної інженерної мережі, в тому числі водопроводу і каналізації, починається з розробки проекту. У складеному кресленні вказуються точки стикування з сантехнічними приладами, які використовуються перехідники, муфти та інші фасонні деталі, довжина труб, запірна арматура, облікова обладнання і так далі.

Потім проводиться розмітка безпосередньо на об'єкті. На всіх поверхнях позначається маршрут прокладки труб. Прокреслена лінія буде служити орієнтиром, уздовж якого розміщується вісь деталей при монтажі.

Після цього відзначаються місця монтажу кріпильних хомутів.

При цьому потрібно враховувати такі нюанси:

  • кронштейн необхідно встановлювати в точках, де є муфта, перехідник, фасонна деталь або інший фітінг;
  • відстань між сусідніми кріпильними хомутами на прямолінійній ділянці труби не повинно бути більше, ніж десять діаметрів цієї деталі.

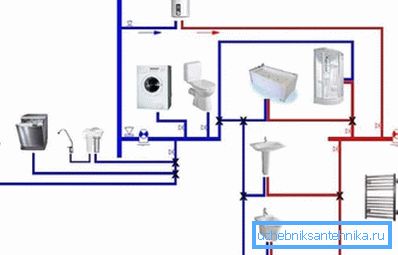

Креслення водопровідної мережі в будинку

закріплення кронштейнів

Кріплення пластикових труб до стіни за допомогою хомутів має здійснюватися так, щоб проміжок між поверхнею і кромкою деталі був мінімальним. Це дозволяє економно витрачати площа приміщення і запобігає пошкодженню інженерних мереж в процесі експлуатації.

Щоб облаштувати ковзне кріплення, в хомут вставляється вкладиш. В іншому випадку його краю розвальцьовуються (для цього застосовується спеціальне пристосування), що захищає полімерний водопровід або каналізацію від пошкодження.

До стіни кронштейн кріпиться за допомогою саморізів або дюбелів. Як правило, фурнітура вже входить в комплект поставки.

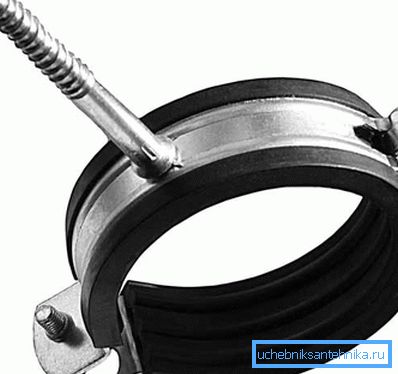

Для закріплення хомутів використовуються шурупи, що входять в комплект поставки

установка труб

Як тільки робота по монтажу хомутів закінчена, можна переходити до наступного етапу.

Установка пластикових деталей в кріпильні елементи, як правило, не викликає ускладнень:

  • труба вставляється в хомут;
  • верхня частина кріплення фіксується за допомогою засувки, шпильки або болтів.

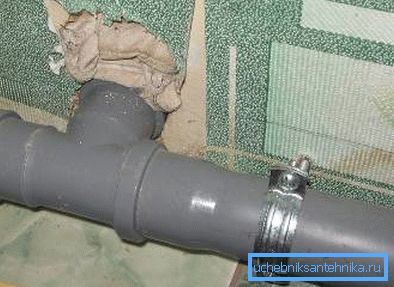

Каналізаційна труба, закріплена за допомогою хомута

На замітку! Подібним чином проводиться і кріплення сталевих трубопроводів. Але в цьому випадку до них необхідно забезпечити вільний доступ для періодичного обслуговування: видалення вогнищ корозії, фарбування, перевірки герметичності з'єднань. Через це, до речі, сталеві труби не замуровуються в бетонні стіни.

Особливості роботи з металопластиковими деталями

Неправильне закріплення трубопроводів на стіні може привести до аварії. Однак щоб бути на 100% впевненим у відсутності проривів, слід ретельно дотримуватися всю процедуру монтажу.

Ось основні вимоги:

  • роботу з металопластиковими виробами можна проводити при температурі навколишнього повітря вище + 10 градусів Цельсія;
  • якщо деталі перевозилися або зберігалися при низькій температурі, до початку роботи вони повинні нагрітися;
  • закріплення металопластикового водопроводу за допомогою хомутів повинно проводитися після закінчення декоративного оздоблення стін;
  • при облаштуванні поворотів ні в якому разі не можна допускати перелому деталей.

Розрізати труби можна за допомогою ножівки по металу або спеціальних ножиць.

Тут також є свої особливості:

  1. Кромка відрізаною деталі може мати задирки. Для їх усунення використовується напилок або спеціальний інструмент.
  2. Після порізки за допомогою ножиць профіль труби може стати овальним. В результаті після закріплення фитинга може бути порушена герметичність. Вирівняти трубу допоможе спеціальний калібрувальний інструмент або молоток (в останньому випадку слід діяти надзвичайно обережно).

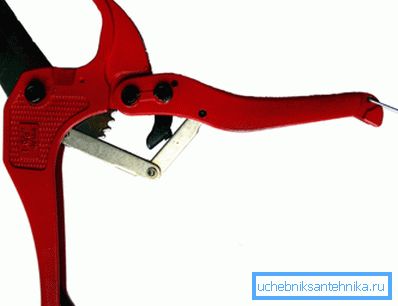

Ножиці для різання полімерних труб

Згинати трубу, особливо якщо необхідно досягти сильного радіуса загину, також потрібно з використанням спеціальних пристосувань. Допомагають внутрішні і зовнішні оправлення. Їх застосування дозволяє уникнути звуження внутрішнього діаметра вироби і пориву труби в процесі роботи.

Якщо місце згину знаходиться недалеко від зрізу, зігнути трубу допоможе пружина потрібного діаметру, яка продається в спеціалізованих магазинах.

Гнучка пластикової труби за допомогою пружини

висновок

Існують і інші способи фіксації трубопроводів різного функціонального призначення. Наприклад, кріплення труб в трубних решітках, яке проводиться за допомогою розвальцьовування або зварювання. Дізнатися про це більш детально ви можете, ознайомившись з відео в цій статті.
