Як врізати трійник в металопластикових труб

При експлуатації сучасних водопровідних магістралей нерідко виникає необхідність в підключенні до них додаткових побутових пристроїв (пральної або посудомийної машини, наприклад). В цьому випадку ніяк не обійтися без так званої фітингової врізки в діючу магістраль, яка може бути організована за допомогою спеціального трійника, що забезпечує отримання відгалуження від основного трубопроводу.

Але перед тим як врізати трійник в металопластикових труб бажано ознайомитися з існуючими видами фітингових з'єднань, а також з порядком їх облаштування.

Види фітингових з'єднань

При врізки фитинга-трійника в розрізану металопластикових труб, як правило, використовуються такі відомі способи оформлення з'єднань, як обтиск, опресовування або посадка на різьбу.

Відповідно до використовуваним прийомом можуть застосовуватися два види фітингових трійників, а саме:

1. Компресійні.
2. Обтискові.

Крім зазначених основних модифікацій для врізки в металопластикові труби можуть застосовуватися і комбіновані трійники, робочі частини яких оформляються під різні види з'єднань.

Подібне різноманітність використовуваних з'єднань дозволяє працювати як з роз'ємними (обтискна гайка і різьблення),

так і з нероз'ємними (прес-гільза) монтажними схемами, що підвищує функціональність облаштовується вузла.

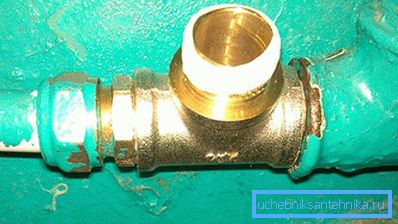

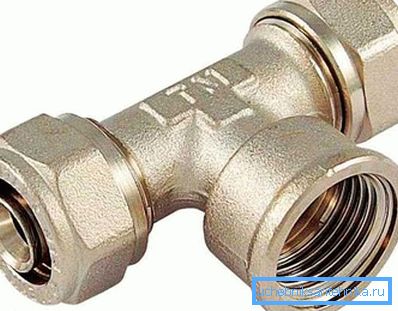

Так, при використанні трійника з одного внутрішнім різьбленням і двома обтискними гайками в систему можна буде підключати не тільки пральну машину або посудомийні апарат, але і будь-який вимірювальний прилад з нарізним штуцером.

Конструкції трійників і їх монтаж

Більшість типових фітингових трійників, застосовуваних при врізки в металопластикові труби, виготовляються з латуні або бронзи литним способом. Використовувані в них елементи ущільнювачів (контргайки і обтискні кільця) також виготовляються з бронзи. Окремі види таких ущільнювачів можуть виконуватися як з гуми, так і з сучасних пластичних полімерів.

Порада! На будівельному ринку в продажу є дешевші трійники, виготовлені з силуміну, але з огляду на їх низьку якість попитом вони не користуються. Професіонали такими фітингами не користуються.

Так, прес-гільзи трійників, врізаються в металопластикові труби, виготовляються, як правило, з нержавіючої тонколистової сталі. Їх латунні литі корпусу зазвичай комплектуються ущільнювачами з пластичних полімерів.

При побутової врізки трійника в металопластикові труби найчастіше використовуються сполуки обжимного або обпресувальні типу. Для їх утворення в першому випадку застосовуються затискні фітинги, а в другому - прес-фітинги.

Технологічні прийоми, використовувані при підготовці зазначених типів зчленувань, мають багато схожих рис. При цьому реалізація першого з них передбачає послідовне виконання наступних монтажних операцій:

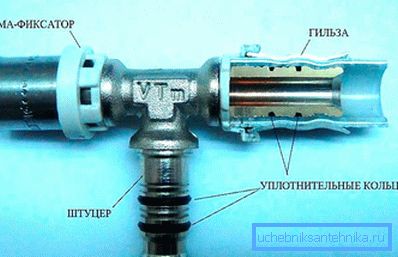

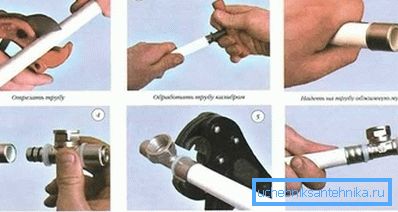

• спочатку труба розрізається в місці врізки під кутом в 90 градусів до своєї поздовжньої осі;
• потім обидва одержані торця правляться так званим калібром, що надає зрізах робочий вид (вони не повинні мати будь-яких нерівностей і задирок);
• після цього на торцях труб розміщуються контргайки з обтискним кільцем-гільзою, після чого до них послідовно пристикують обидва ніпеля (внутрішні штуцери), що монтується фитинга;
• на заключній стадії робіт залишиться лише зафіксувати трубні частини з'єднань на ніпелях, ущільнивши місця їх зчленування з допомогою обтискних гільз.

Відразу відзначимо, що для утворення надійного цангового з'єднання корпус монтируемого фитинга повинен утримуватися під час обтиску розвідним ключем. Ну а для затягування самої обжимной гайки найкраще скористатися ріжковим ключем.

Порядок утворення прес-фітингових зчленування відрізняється від уже розглянутого нами раніше. Тут не знадобляться звичні ключі, оскільки буде потрібно спеціальний інструмент - прес-кліщі, за допомогою яких вставлені в трійник труби обжимаються. Так виходить нерозбірне з'єднання.

Для отримання стандартного нарізного сполучення монтується фітінг просто вворачивается на зганяння труби, робочу ділянку якої (із заздалегідь підготовленою зовнішнім різьбленням) попередньо ущільнюється стрічкою ФУМ. Ще раз відзначимо, що нарізне сполучення фітингів з металопластиковими трубами використовується вкрай рідко.

Відео

Подивіться навчальне відео по роботі з металопластиковими трубами. Ви ознайомитеся з монтажем прес-фітингів, різкою труб і побачите, як працювати з інструментом:
