Як з'єднати металопластикові труби

В даний час основну частину будівельного ринку займають металопластикові труби. Їх популярність обумовлена ​​достатню міцність, гнучкістю, стійкістю до температур до 110 ° С, корозійну стійкість і швидкістю монтажу.

Крім того, вони здатні за рахунок армованого корпусу і гладкої внутрішньої поверхні пропускати великі потоки води з мінімальними втратами ККД. Металопластикова труба являє собою багатошарову структуру, що складається всередині з поліетиленового шару, зверху покритий алюмінієвою плівкою, а також зовнішнього пластикового шару. Шари склеєні між собою спеціальним клеєм.

Шари труби з металопластику

Завдяки стійкості до іржі всередині труби не утворюються відкладення, тому труби можуть бути використані для каналізації, опалення, теплих підлог і водопостачання. На магістралях вони не використовуються через те, що не витримують високого тиску і температур. Термін їх експлуатації складає до 35 років.

Якщо порівнювати такі труби з трубами з інших матеріалів, то їм немає рівних за вартістю і якістю матеріалу, якщо брати межі допустимих інтервалів, при яких відбувається експлуатація. Більшості людей невідомі способи з'єднання цих матеріалів, тому ми розповімо, як з'єднати металопластикові труби.

Способи з'єднань труб з металопластику

Металопластикові труби з'єднуються за допомогою компресійних і пресових фітингів.

компресійні фітинги

Компресійні фітинги є штуцер з нарізаною різьбою. З однієї зі сторін накручується накидна гайка, а всередині труба кріпиться за допомогою обжимного кільця.

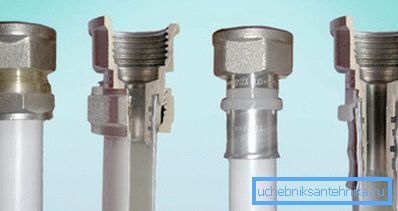

компресійні фітинги

При закручуванні ключем накидної гайки труба притискається до прес-гільзі і впрессовивается в штуцер. Таким чином створюється надійне з'єднання. Матеріалом для фітинга служить латунь. Фітинги маркуються по зовнішньому діаметру і по типу різьблення.

Порада! Перевагою даного з'єднання є можливість з'єднувати труби без застосування спеціального інструменту та обладнання.

Крім того, існує можливість демонтувати з'єднання без руйнування фітинга, але на практиці це зробити не завжди виходить через поломки обжимного кільця. Незважаючи на це з'єднання залишається надійним і герметичним.

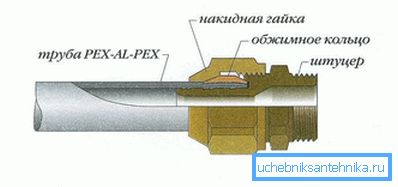

Кріплення компресійного фітинга

Монтаж компресійних фітингів при з'єднанні металопластикових труб не викликає ніяких проблем, тому що їх можна з'єднувати як колекторно, так і у вигляді врізки. Технологія з'єднання складається з наступних кроків:

  • Труби, що вимагають з'єднання, вирівнюють на відстань не менше ніж в 100 мм, очищають від бруду і знімають внутрішню фаску приблизно на 1 мм, в залежності від товщини стінок.
  • На трубу одягають накидну гайку і обтискне кільце.
  • Затягують гайку до того моменту, поки труба не упреться в кромку штуцера. При цьому гайка не повинна йти по різьбі з зусиллям. Якщо необхідно на початковому етапі докладати зусиль, то це означає, що гайка по різьбі йде неправильно. Щоб не скрутити різьблення, потрібно гайку зняти і надіти заново.

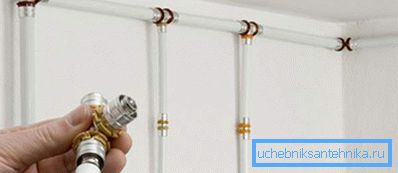

З'єднання прес-фітингами
  • Гайковим ключем гайку остаточно дотягують на 1-2 обороту, щоб залишилися ще два витка різьби. При цьому докладати надмірних зусиль не варто, так як необхідна герметичність досягнута.

Порада! При необхідності прокладки труб в неопалюваних приміщеннях з метою запобігання осідання конденсату на них натягують поліетиленові гофровані трубки, які обмотують скотчем.

насувні фітинги

Пресові або насувні фітинги є штуцер з нарізним сполученням з одного боку, а з іншого - обжимную муфту, надіти на кільце ущільнювача з діелектричною прокладкою.

Порада! Таке з'єднання є герметичним, тому його можна використовувати при монтажі внутрішніх труб, але воно нерозбірне.

Установка насувного фитинга

Крім того, використовується мала кількість арматури. З'єднання здійснюється таким способом:

  • Відрізається необхідна довжина труби.
  • З'єднується частина обробляється калибратором, яка нарізає внутрішню фаску і виправляє округлу форму труби, порушену внаслідок відрізання.
зняття фаски
  • Труба натягується на штуцер з прокладкою кілець ущільнювачів, які запобігають появі іржі.
  • Муфта обжимается за допомогою спеціальних затискних кліщів.
  • У підсумку на муфті утворюються виступаючі рельєфні кільця, а метал отримує внаслідок деформації дугоподібний вигин.

З'єднання з металевими трубами

Такі типи з'єднань найбільш часто зустрічаються при з'єднанні старих труб з новими в ході ремонту або планової заміни. Безпосередньо їх з'єднати не можна, так як матеріали різні і мають відмінні коефіцієнти розширення і міцності. Тому необхідно застосовувати різні типи елементів, які дозволять поєднати металопластикові труби з металевими.

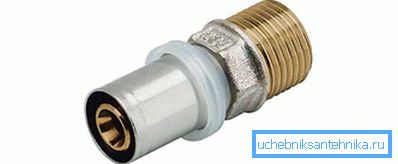

Муфта для з'єднання

Виділяють кілька типів таких сполук:

  1. Різьбове. Воно найбільш зручне, оскільки є розбірним. Стосується на ділянках трубопроводів, де потрібен контроль стану з'єднання.
  2. Муфтове. Воно призначене для різних діаметрів труб і також є розбірним. Аналогічно пресовим фітингів, за винятком того, що з одного боку знаходиться обтискна гайка для приєднання труби з металопластику, а з іншого - різьбове або фланцеве кріплення.

З'єднання з поліпропіленовими і ПВХ трубами

Щоб з'єднати металопластикових труб з поліпропіленової, необхідно використовувати фітингові компресійні з'єднання, описані вище, а також сполуки аналогічного виду для другого матеріалу труб. На поліпропіленову трубу надівається ущільнююча гайка, потім кільце і спеціальна трубна вставка, яка виконує функцію зміцнення труби. Вона запобігає її деформацію і, відповідно, втрату герметичності з'єднання при затягуванні гайки.

нанесення клею

Труби ПВХ з'єднуються з металопластиковими за допомогою фланцевого з'єднання, а труба з фланцем з'єднується клейовим способом. Це дозволяє зробити з'єднання надійним і здатним витримувати навантаження до 10 Атм. Технологія клейового з'єднання полягає в наступному:

  1. Відрізається і зачищається кінець труби, який потім обробляється знежирюючим складом.
  2. У торці знімається фаска, що дозволяє забезпечити надійне з'єднання.
  3. Наноситься тонким і рівномірним шаром клей по зовнішній частині труби.
  4. При необхідності слід нанести на фланцеву поверхню клей, якщо діаметри відрізняються на декілька мм.
  5. Труба вставляється в фітінг і провертається на чверть обороту для рівномірності розподілу клейового шару.
  6. Фітинг і труба фіксуються на кілька хвилин до моменту схоплювання клею.
  7. Залишки клею, що виступили назовні, потрібно видалити.
  8. Після 10-15 хвилин з'єднання готове до експлуатації.

З'єднання металопластикових труб своїми руками не повинно представляти особливої ​​проблеми, оскільки на сьогодні існує величезна кількість різних типів з'єднань не тільки для однорідних матеріалів, але і для зовсім різних як за властивостями, так і за умовами експлуатації. Крім того, більшість з них не вимагають застосування спеціального інструменту, що значно розширює можливості їх монтажу.
