Як з'єднати поліпропіленові труби ефективними і сучасними

Сучасні методи дають можливість за допомогою ПП елементів тягнути довговічні і надійні інженерні мережі, які не схильні до корозії. В даному випадку важливо знати, як з'єднуються поліпропіленові труби.

Здійснити їх монтаж можна за допомогою різьбових або зварюються фітингів.

методи сполучення

Якісне сполучення ПП труб неможливо без урахування їх товщини стінок.

Нижче наведені тонкостінні вироби, які з'єднуються різьбовими фітингами.

1. Труби марки PN-10 для холодного водопроводу (робоча температура + 20 °) або систем «теплої підлоги» (до + 45 °).
2. Аналоги PN-16, що застосовуються для холодного водопостачання при збільшеному тиску або в системах опалення при низькому тиску.

Зварювання є оптимальним варіантом в нижченаведених випадках.

1. Якщо сполучаються своїми руками універсальні труби марки PN-20. Ці вироби здатні витримувати температуру робочого середовища в + 80 °.
2. Коли стикуються армовані алюмінієвою фольгою труби PN-25. Дана продукція призначена для гарячого водопостачання та опалювальних систем. Витримує вона температуру води або теплоносія в + 95 °.

Зверніть увагу! Труби з поліпропілену прості в з'єднанні, тому так популярні. З'єднувати їх можна, навіть не маючи спеціальної сантехнічної підготовки.

Стикування без різьблення

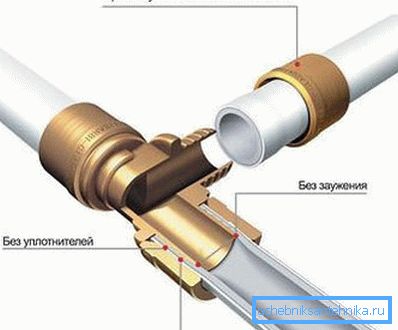

З'єднувати пластикові труби без пайки можна за допомогою прес-фітингів, обтискних аналогів або новітніх бельгійських пуш-фітингів, які самі фіксуються.

1. Для обтискних елементів необхідні лише два гайкові ключі. До того, як з'єднати трубу ПНД з поліпропіленової, слід врахувати, що прес-фітинги надійні в більшій мірі. Вони створюють гарантовано герметичне з'єднання. Однак для роботи з ними потрібен особливий інструмент.
2. Для пуш-фітингів потрібен лише калибратор і різак. Робляться вони з PVDF, матеріалу екологічного і міцного. Для ущільнення елементів застосовуються ЕPDM-кільця, які є найнадійнішими. Ціна таких фітингів досить висока, але вони того варті.

З'єднання на різьбі

Спочатку про те, як з'єднати труби з поліпропілену за допомогою рознімних елементів.

Самостійно на трубах ПП нарізати різьбу можна. Тому для стикування вам будуть необхідні різьбові фітинги. Для забезпечення герметичності стиків потрібні будуть також сантехнічна тефлонова стрічка (ФУМ-стрічка) і ущільнювачі.

Види різьбових фітингів

1. Муфти з однаковою різьбленням на обох кінцях.
2. Косинці на 90 ° і 45 ° з накидною гайкою.
3. Потрійні косинці і трійники для з'єднання труб однакового діаметра. Вони можуть мати зовнішню або зовнішню різьбу
4. Хрестовини.
5. Заглушки.
6. Сідла для розгалуження мережі.
7. Комбіновані муфти з зовнішньої і внутрішньої різьбленням, а також накидними гайками.
8. Перехідники з зовнішньою різьбою типу DG.
9. Комбіновані косинці на 90 ° з зовнішньою і внутрішньою різьбою, а також накидною гайкою.
10. Трійники комбіновані, що мають ту ж будову.
11. Косинці для кріплення сантехнічних приладів.
12. Прохідні водорозеткі.
13. Кульові вентилі, кутові (з «американкою») або прямі.

Інструкція говорить, що стикувати труби за допомогою даних елементів дуже просто. Потрібно лише попередньо намотати фум-стрічку, а потім накрутити фітінг на трубу.

Стиковка елементів з різних матеріалів

Трохи про те, як з'єднати металеву трубу з поліпропіленової.

1. Для цього потрібні спеціальні перехідні фітинги. Один кінець у них призначений для споювання з пластиковим елементом, а інший має різьбу для з'єднання з металевим аналогом.

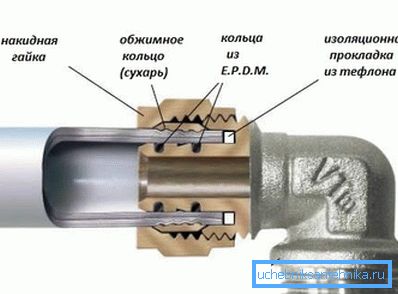

2. Застосовується і розбірний тип з'єднання. Це так звана «американка» - фітінг з металевою вставкою і накидною гайкою або штуцером з ПП і накидною гайкою.

Зверніть увагу! Оптимальний варіант - використовувати для перехідних сполучень з металевими трубами елементи з нікельованими латунними вставками. Фітинги слід прикручувати затяжним ключем. На санітарних приладах переходи, що мають пластикову різьблення, застосовувати не можна.

зварений метод

Зварні сполучення нероз'ємні. В ході сплаву сторін двох елементів, їх макромолекули взаємно проникають в деталі і з'єднуються з ними. Тобто відбувається процес дифузії.

Тому така сварка і називається дифузійної.

1. Для виробів, що мають перетин менше 63 мм, використовується розтрубний тип зварювання.
2. Для аналогів діаметром більше 63 мм застосовується стикова різновид зварювання.

Процес розтрубного методу зварювання

Перед тим, як з'єднати поліетиленові труби або аналоги з ПП, потрібно підготувати інструмент і матеріали.

1. Паяльник (праска) для пластикових виробів, ножівку по металу або спеціальний різак, рулетку і маркер. Якщо елементи армовані, то необхідний буде шейвер - пристосування для зачистки алюмінієвої фольги.
2. Звичайно, потрібні будуть самі труби і в міру необхідності - різні види фітингів.

Зварювальний апарат включає в себе нагрівальний елемент і набір насадок для труб різних перетинів - від 16 міліметрів до 63. Коли паяльник включається, починає працювати індикатор. Як тільки він змінює колір із зеленого на червоний - насадка нагрілася до необхідної температури в 260 градусів. Відбувається це за 10/15 хвилин.

Зверніть увагу! Всі роботи найкраще здійснювати в приміщенні. У будь-якому випадку, при мінусовій температурі навколишнього середовища зварювати трубопровід можна.

Коротко процес виглядає так.

1. Нанесіть на труби позначки. Не забудьте про глибину розтруба і додайте до неї 2 мм.
2. Наріжте потрібні шматки труб. Робіть це строго під прямим кутом.
3. Встановіть з'єднуються боку елементів на розігріту насадку зварювального апарату.

1. Почекайте покладене для нагріву труби і фітинга час.
2. Вийміть елементи.
3. З'єднайте деталі і міцно притисніть їх один до одного.

З'єднання труб великих діаметрів

Стикова зварювання застосовується для з'єднання труб з пластику, мають великий діаметр і товщину стінок (від 4 мм і більше): каналізаційних або магістральних водопровідних.

Для цього способу зварювання фітинги в більшості випадків не потрібні.

1. Спочатку торці зварюються боку, до їх повної паралельності.
2. Труби вставляються в зварювальний апарат.
3. Далі вони з'єднуються, при цьому точність роботи регулюється центрирующим пристосуванням.
4. В ході роботи не забудьте вентилювати кімнату, так як пластик коптить, виділяє вуглекислий газ і водяну пару.

Нижче наведена таблиця характеристик зварювання.

висновок

Розібравшись, як правильно стикувати ПП труби, ви зможете дуже швидко зібрати якісну водопровідну, опалювальну або каналізаційну систему у себе вдома.

Відео в цій статті докладніше розповість про її темі.
